Stannah 600 - Diagnostica Dei Guasti

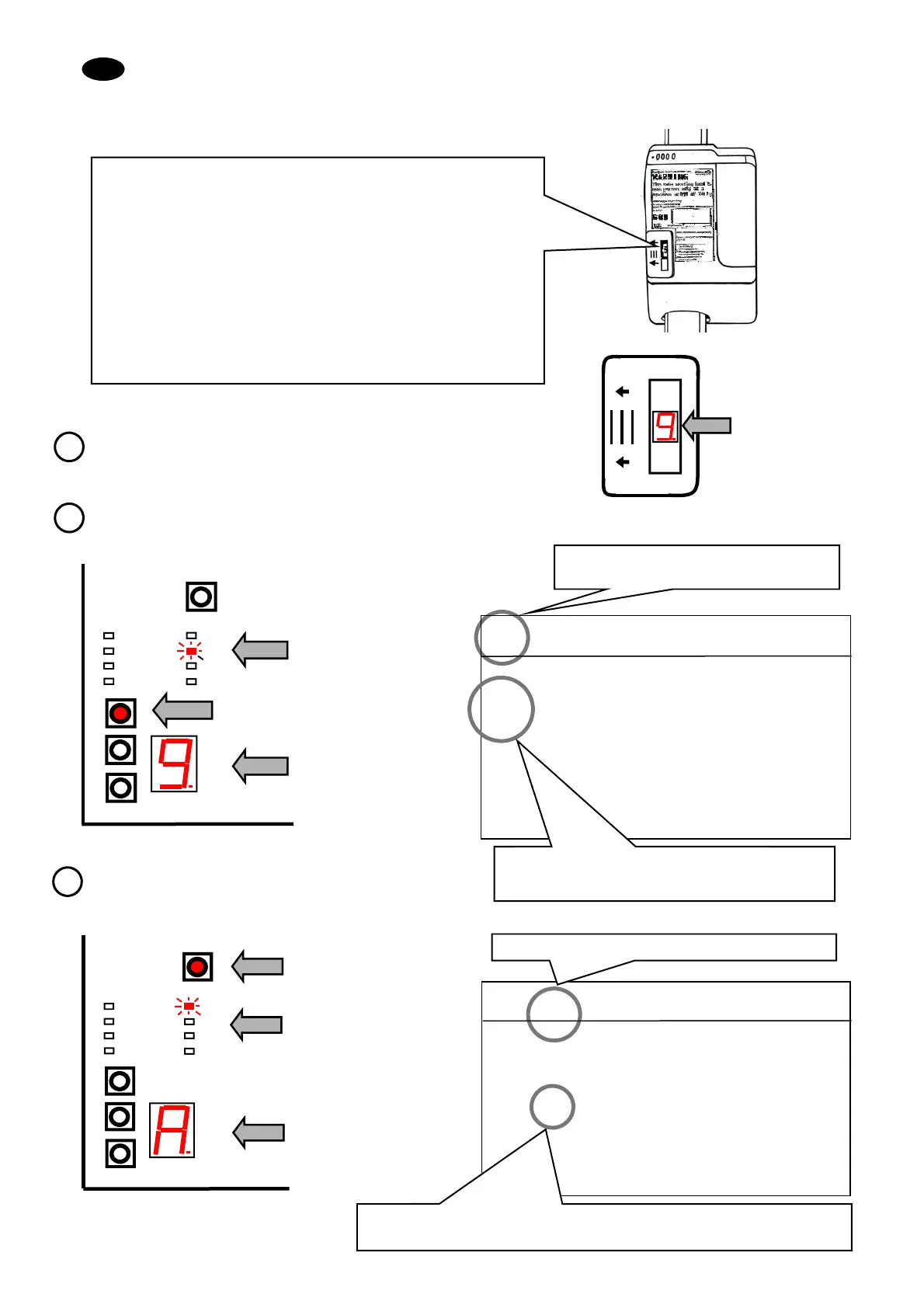

Il montascale si è arrestato. Il cliente constata che sul display di
stato è visualizzato ‘9’. Il display di stato visualizza ’9’ ‘Presenza di
un'anomalia’.
Il Display di stato è visibile con il coperchio del carrello montato e
mostra all'utente i principali codici anomalie seguenti:
Esempio di anomalia:
Display di stato
1
Per informazioni specifiche sull'anomalia, premere e
tenere premuto il pulsante Avanzamento modalità.
1
Nessuna alimentazione elettrica rilevata all'unità
di controllo elettrico opzionale.
2
Tensione delle batterie superata di 30V.
3
Limite di corrente superato 24A Istantaneo
4
Limite di corrente superato 16A per 1 secondo
5
Motore del seggiolino girevole motorizzato in
stallo (Starla o Saxon)
6
Limite di corrente del motore del poggiapiedi o
del seggiolino girevole motorizzato superato
9 A
ANOMALIA
LED del display anomalie
Il valore mostrato dal display di stato passa da ‘9’ a ‘A’.
Il valore mostrato dal display anomalie cambia per indicare l'anomalia
specifica. In questo caso ‘4’. “Limite di corrente superato 16A per 1 secondo”
Il display delle anomalie mostra
l'anomalia specifica ‘4’.
SW4
SW1
SW3
SW2
LED9
7
5
8
2
4
6
3
1
Avanzamento modalità
LED del display
anomalie
Display di stato
3
SW4
SW1
SW3
SW2
LED9
7
5
8
2
4
6
3
1
Display di stato
2
1
Nessuna alimentazione elettrica rilevata all'unità
di controllo elettrico opzionale.
2
Tensione delle batterie superata di 30V.
3
Limite di corrente superato 24A Istantaneo
4
Limite di corrente superato 16A per 1 secondo
5
Motore del seggiolino girevole motorizzato in
stallo (Starla o Saxon)
Limite di corrente del motore del poggiapiedi o
del seggiolino girevole motorizzato superato
9 A
ANOMALIA
LED del display anomalie
Il display di stato continua a visualizzare
‘9’ sull'unità di controllo elettrico principale.
I LED del display anomalie mostrano il gruppo di
anomalie ‘3’. Il gruppo di anomalie ‘3’ indica che si
tratta di una delle anomalie comprese tra 1 e 6.
Rimouvere il coperchio del carrello per accedere ai LED del
display anomalie dell’ unita di controllo elettrico principale.
Premere e ripremere SW 3 sulla ECU principale per abilitare la
modalità diagnostica.
- Tensione di carica non presente.
1. Tensione delle batterie eccessivamente ridotta.
2. Pronto per il funzionamento.
3. Pannello di sicurezza ostruito.
4. Interruttore a bilanciere sul bracciolo della poltroncina o interruttore a
chiave spento.
5. Bracciolo inferiore della poltroncina non abbassato o seggiolino non
caricato.
6. Cintura di sicurezza di isolamento non agganciata. (Se installata)
7. Seggiolino non centrato.
8. Interruttore 3 sulla ECU non attivato.
H-h Interruttore 3 sulla ECU non attivato. (vi è un'anomalia memorizzata.
fare riferimento alla pagina 68).
9. Presenza di un'anomalia. Fare riferimento ai codici delle anomalie.
F. Anomalia software. Sostituire l'unità di controllo elettrico principale.
Gruppo anomalie 3
Gruppo anomalie 3
Display di stato
Display di stato
