Stannah 600 - Page 65

65
Diagnostics du modèle 600 : Codes
Réinitialisation du codeur après une anomalie de séquence
Si la réinitialisation de l’alimentation ne permet pas de remédier à l’anomalie de séquence du codeur, cela peut être dû au fait que
l’anomalie se produit pendant le retour à la position normale du siège. Pour réinitialiser
l’anomalie, procéder comme suit :
1. Mettre hors tension.
2. Placer les commutateurs “F” et “G” de SW7 sur la carte des options à la position “OFF”. (voir la page 9 pour l’emplacement des
commutateurs.)
3. Mettre sous tension.
4. Mettre hors tension et replacer les commutateurs à la configuration voulue (voir page 9 pour la
configuration des commutateurs).
5. Mettre sous tension.
Codes d’anomalie
9 A
ANOMALIE ACTION
1
Temporisation de moteur de verrouillage de pivot manuel 2 voies Starla Contrôler mécanisme d’inversion
2
Pivot manuel 2 voies Starla. Les deux contacteurs sont activés
simultanément.
Contrôler contacteurs / câblage
3
Anomalie de codeur de pivot électrique Starla Contrôler codeur / connexions
4
Anomalie de contacteur de pivot électrique Starla centré.
Contacteur encore activé quand codeur centré
Contrôler connexions de contacteur / codeur
5
Erreur de séquence de codeur de pivot électrique Starla. Contrôler / remplacer codeur
6
Séquence incorrecte de codeur de pivot électrique Starla
pendant la course
Voir les instructions de reprogrammation ci-dessous /
remplacer codeur
1
Défaillance d’ECU principal Remplacer ECU principal
2
Défaillance de CCI d’option Remplacer CCI d’option
3
Connexion intermittente entre ECU principal et CCI d’option Contrôler connexion entre cartes
1
Faisceau de câblage Con 7 en court-circuit à l’alimentation +24 V Contrôler faisceau de câblage Con 7
2
Faisceau de câblage Con 9 en court-circuit à l’alimentation +24 V Contrôler faisceau de câblage Con 9
3
Faisceau de câblage Con 10 en court-circuit à l’alimentation +24 V Contrôler faisceau de câblage Con 10
4
Faisceau de câblage Con 17 en court-circuit à l’alimentation +24 V Contrôler faisceau de câblage Con 17
5
Faisceau de câblage Con 18 en court-circuit à l’alimentation +24 V Contrôler faisceau de câblage Con 18
2
Côté d’installation de monte-escalier non spécifié
Vérifier que la prise de côté de fonctionnement est
installée correctement
3
Câblage de pivot Starla / Saxon incorrect. Contrôler faisceau de siège Con10
4
Nouveau codeur de pivot SL détecté
Remplacer ECU principal par la version la plus
récente.
F F
Défaillance de logiciel d’ECU principal Remplacer l’ECU principal
Fault Display LED’s
Affichage d’état
Groupe d’anomalies 5
Groupe
d’anomalies
6
Groupe
d’anomalies 7
Groupe
d’anomalies 8
FR

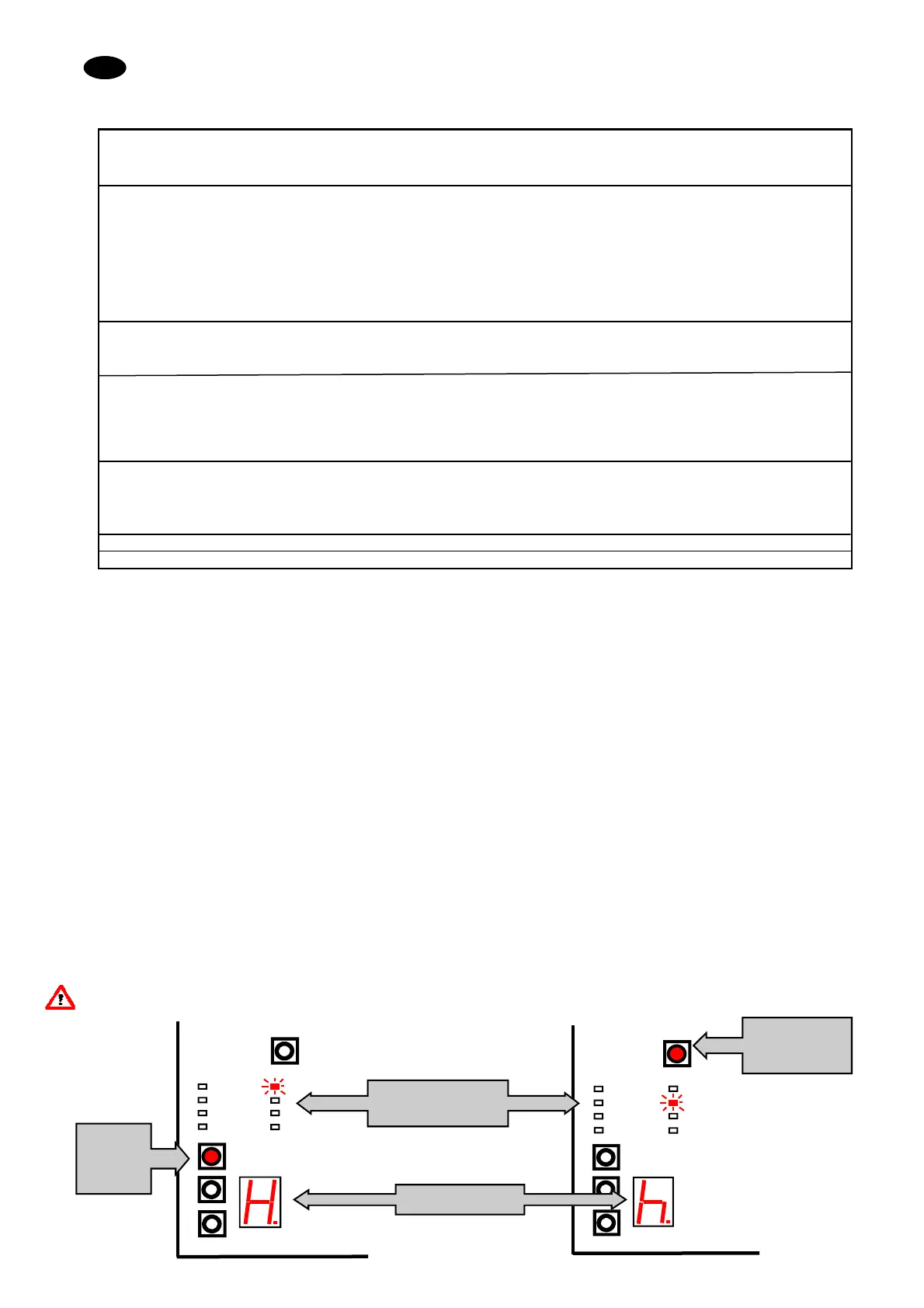

Les Codes d'anomalie mémorisé
Pour accéder à cette fonctionnalité:
1. Mettre le chariot sous tension
2. Retirez le couvercle du chariot pour accéder à l'ECU principale
3. Avec affichage d'état montrant '2', Déverrouillez le commutateur SW3
4. Se il ya un code de défaut mémorisé, l'affichage d'état (LED 9) passer entre "H" et "h". Will simultanément cycle de l'affichage de
défaut le LED.
Exemple: H4-h3 Indique “repose-pieds du moteur ne est pas détecté" comme le dernier défaut mémorisé (l'équivalent de 9,4-A,3)..
5 Pour effacer le défaut mémorisé, appuyez et maintenez pendant 4 secondes SW4. Le défaut mémorisé sera sup primé.
6 Verrouillez commutateur SW3 pour restorer le fonctionnement normal du chariot .
NOTE. A défaut mémorisé peut pas être affichée si l'écran indique l'état est «9».
SW4
LED9
SW1
SW3
SW2
7
5
8
2
4
6
3
1
Déverrouillez
le commuta-
teur SW3
Pour accéder
à cette fonc-
tionnalité:
SW1
SW3
SW2
LED9
SW4
2
4
3
1
7
5
8
6
Appuyez et maintenez
pendant 4 secondes
SW4. Le défaut mé-
morisé sera supprimé.
l'affichage de défaut
simultanément cycles avec le
l'affichage d'état LED.
l'affichage d'état (LED 9)
passer entre "H" et "h".
* Si le code d’anomalie identifie une anomalie de contacteur/câblage et que l’essai du circuit ne trouve pas d’anomalie
