Resettaggio dell'encoder in seguito ad un errore di sequenza
Se il resettaggio dell'alimentazione non consente di eliminare un errore di sequenza dell'encoder, ciò può essere dovuto al fatto che
l'anomalia si verifica durante il movimento di corsa verso l'interno. Per eliminare l'errore, attenersi alla seguente procedura:
1. Disattivare l'alimentazione.
2. Mettere gli interruttori ‘F’ e ‘G’ su SW7 sulla scheda opzionale in posizione ’OFF’. (Fare riferimento a pag. 9 per la posizione degli
interruttori.)
3. Attivare l'alimentazione.
4. Disattivare l'alimentazione e riconfigurare gli interruttori come desiderato. (Fare riferimento a pag. 9 per la configurazione degli
interruttori).
5. Attivare l'alimentazione.
Codici anomalie
Diagnostica 600: Codici
IT
9
A
ANOMALIA
AZIONE
1
Timeout interblocco motore del seggiolino girevole manuale a due
vie Starla
Controllare il meccanismo d'inversione
2
Seggiolino girevole manuale a 2 vie Starla. Entrambi gli interruttori
attivaticontemporaneamente.
Controllare gli interruttori / il cablaggio
3
Anomalia encoder seggiolino girevole motorizzato Starla Controllare l'encoder / i collegamenti
4
Anomalia interruttore di centratura seggiolino girevole motorizzato
Starla. Interruttore ancora attivato con l'encoder centrato
Controllare i collegamenti dell'interruttore / dell'encoder
5
Errore di sequenza encoder seggiolino girevole motorizzato Starla. Controllare / sostituire l'encoder
6
Sequenza non corretta dell'encoder del seggiolino girevole
motorizzato Starla durante la corsa
Fare riferimento alle istruzioni sotto riportate per riprogrammare
l'encoder / Sostituire l'encoder
1
Anomalia dell'unità di controllo elettrico principale Sostituire l'unità di controllo elettrico principale.
2
Anomalia della scheda PCB opzionale Sostituire la scheda PCB opzionale
3
Collegamento intermittente tra l'unità di controllo elettrico principale
e la scheda PCB opzionale
Controllare il collegamento tra le schede
1
Cortocircuito sul connettore 7 di collegamento elettrico
all'alimentazione +24V
Controllare il connettore 7 di collegamento elettrico
2
Cortocircuito sul connettore 9 di collegamento elettrico
all'alimentazione +24V
Controllare il connettore 9 di collegamento elettrico
3
Cortocircuito sul connettore 10 di collegamento elettrico
all'alimentazione +24V
Controllare il connettore 10 di collegamento elettrico
4
Cortocircuito sul connettore 17 di collegamento elettrico
all'alimentazione +24V
Controllare il connettore 17 di collegamento elettrico
5
Cortocircuito sul connettore 18 di collegamento elettrico
all'alimentazione +24V
Controllare il connettore 18 di collegamento elettrico
2
Direzione del montascale non specificata. Verificare se il connettore direzionale è stato montato correttamente
3
Collegamento elettrico del seggiolino girevole Starla / Saxon non
corretto.
Controllare il connettore 10 di collegamento elettrico della poltroncina
4
Rilevato nuovo encoder seggiolino girevole SL
Sostituire l'unità di controllo elettrico principale con la versione più
recente
F F
Anomalia software dell'unità di controllo elettrico principale Sostituire l'unità di controllo elettrico principale.
Fault Display LED’s
Display di stato
Gruppo
anomalie
5
Gruppo
anomalie
6
Gruppo
anomalie
7
Gruppo
anomalie
8
* Se il Codice anomalia identifica un'anomalia dell'interruttore / dell'impianto elettrico e dal controllo del circuito non emergono anomalie,
deve essere presupposta un'anomalia dell'unità di controllo elettrico.

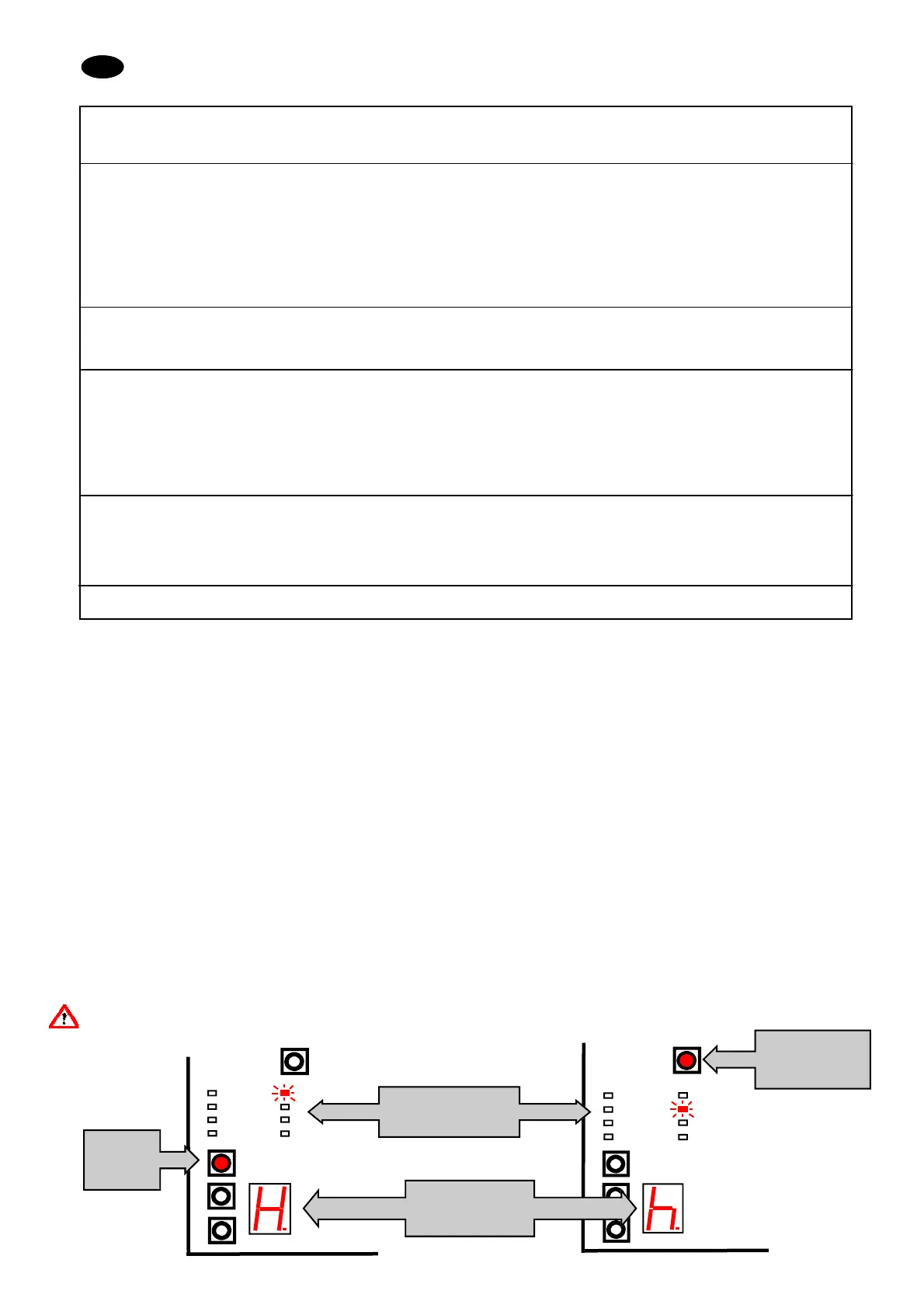

Accesso Codici di guasto Memorizzati
Per accedere a questa funzione:
1. Con carrello su 'on'
2. Togliere il coperchio del carrello per accedere alla centralina principale ECU
3. Con indicazione di stato che mostra '2', premere l'interruttore SW3
4. Se è presente un codice di errore memorizzato, il display di stato (LED 9) scorrerà tra 'H' e 'h'. I LED di guasto del display Cam-
bia Contemporaneamente.
Esempio: H4 -h3 Indica 'Motore poggiapiedi non rilevato' l'ultimo errore memorizzato. (Equivalente a guasto 9,4-A,3).
5 Per eliminare l'errore memorizzato, premere e tenere premuto per 4 secondi SW4. Il guasto verrà rimosso in modo permanente.
6 Premere SW3 l’interruttore per il normale funzionamento della poltroncina .
NOTE. Un errore memorizzato non può essere visualizzato se il display di stato indica '9’
SW4
L
ED9
SW1
SW3
SW2
7
5
8
2
4
6
3
1
Con indicazione
di stato che
mostra '2',
premere l'inter-
ruttore SW3
SW1
SW3
SW2
LED9
SW4
2
4
3
1
7
5
8
6
Per eliminare l'errore
memorizzato, premere e
tenere premuto per 4
secondi SW4.
I LED di guasto del dis-
play Cambia Contempora-
neamente.
Se è presente un codice di
errore memorizzato, il dis-
play di stato (LED 9) scor-
rerà tra 'H' e 'h'
