71
600の診断： コード
シーケンス故障後のエンコーダのリセット
電源を入れ直してもエンコーダシーケンス異常が解決しない場合、中心への走行動作中に故障が生じていることが原因と考えられます。 故障を解決する
には、以下の手順にしたがってください。
1. 電源スイッチを オフ’にします。
2. オプションボードのSW7でスイッチを
Fおよび G に設定して、「オフ」の位置にします (スイッチの位置については9ページを参照してください)。
3. 電源スイッチを
オン’にします。
4. 電源スイッチを
オフ’にして、スイッチを希望の設定にリセットします（スイッチの設定については9ページを参照してください）。
5. 電源スイッチを
オン’にします。
故障コード
JP
9
A
故障 アクション
1
Starla 手動2方向回転インターロックモーターがタイムアウト
メカニズムへの変更を確認
2
Starla 手動2方向回転装置。 両方のスイッチが同時に
作動。
スイッチ／配線を確認
3
スターラ電動回転装置エンコーダの故障
エンコーダ／接続を確認
4
Starla 電動回転装置のセンタースイッチの故障 エンコー
ダーがセンター時にもスイッチが作動
スイッチ／エンコーダの接続を確認
5
Starla 電動回転装置エンコーダのシーケンスエラー。
エンコーダを確認／交換
6
Starla 電動回転装置エンコーダの走行時の不正確なシーケ
ンス
以下の説明を参照して エンコーダを再プログラ
ム／エンコーダを交換
1
主電子制御ユニットの故障
主電子制御ユニットの交換
2
オプションPCBの故障
オプションPCBの交換
3
主電子制御ユニットとオプションPCB間の接続が断続的にな
る
ボード間の接続を確認
1
+24v供給へのCon 7配線ルームの短絡
配線ルームのcon 7を確認
2
+24v供給へのCon 9配線ルームの短絡
配線ルームのcon 9を確認
3
+24v供給へのCon 10配線ルームの短絡
配線ルームのcon 10を確認
4
+24v供給へのCon 17配線ルームの短絡
配線ルームのcon 17を確認
5
+24v供給へのCon 18配線ルームの短絡
配線ルームのcon 18を確認
2
ステアリフトの肘掛が未指定。
肘掛プラグが正しく取り付けられていることを確
認
3
Starla / Saxon 回転装置の配線が不適切。
イスルームのcon10を確認
4
新しいSL回転装置エンコーダを検出
主電子制御ユニットを最新版と交換してくださ
い。
F F
主電子制御ユニットのソフトウェアの故障
主電子制御ユニットの交換
故障ディスプレイLED
故障グループ5
故障グループ7
故障グルー
プ6
故障グルー
プ8
ステータスディスプレイ
*故障コードがスイッチ／配線の故障を特定し、回路試験を行い、故障が認められない場合は、 主電子制御ユニットの故障が考えられます。

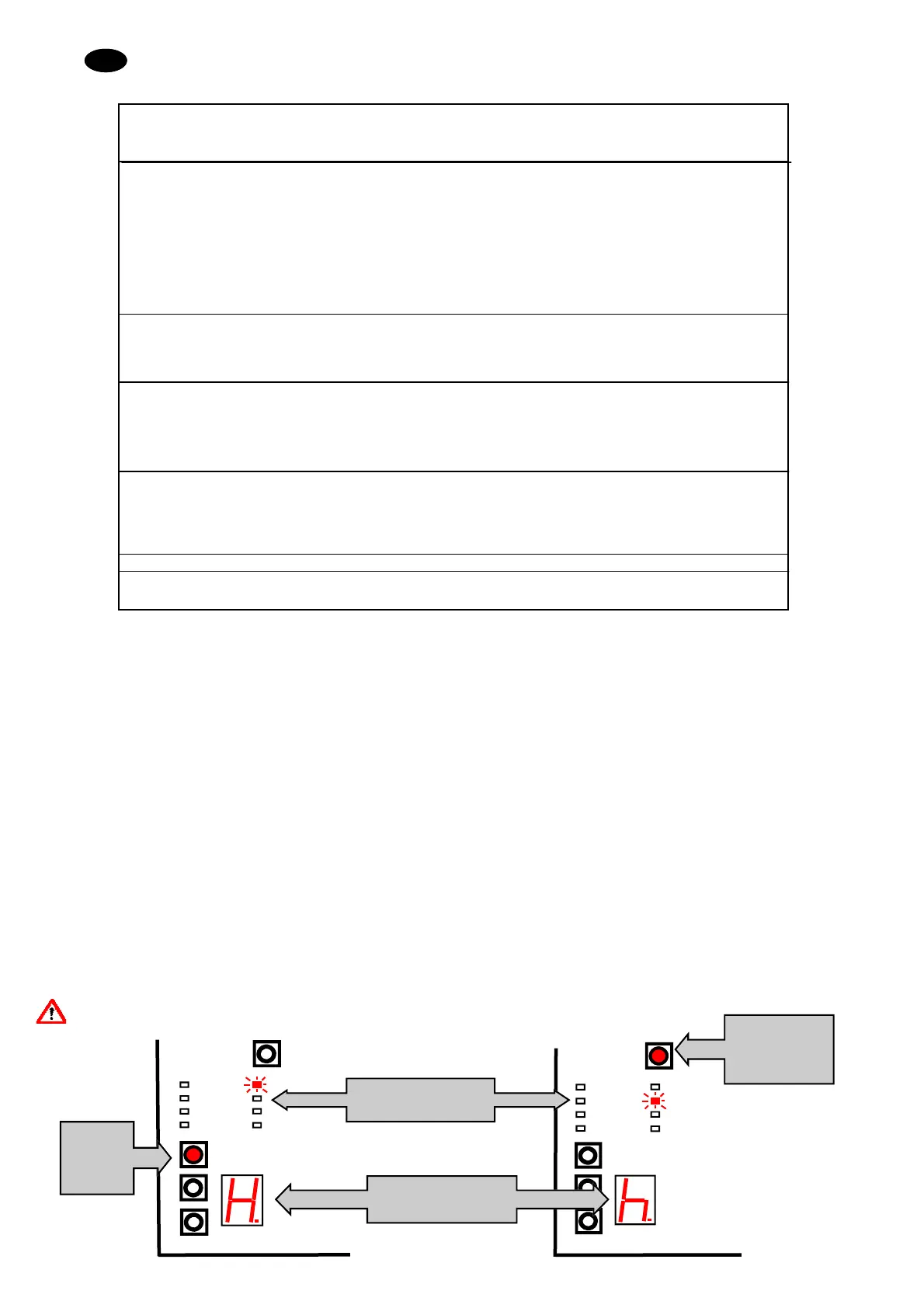

ストアドフォルトコードへのアクセス
この機能にアクセスするには：
1. キャリッジがオンにすると
2. メインECUにアクセスするためのキャリッジカバーを取り外し
3. 2 ''を示す状態表示、デラッチSW3との
4. 格納された故障コード、ステータス表示（9 LED）がある場合は'H'と 'h'の間でサイクルがします。障害ディスプレイLEDサイクルが同時にでしょう。
例：H4-h3ショー記録し、障害として「フットレストモータが検出されていない」。 （等価は、9,4-A,3故障する）。
5 私は、保存された障害を削除したい、
私は押して4秒間ホールドSW4
格納された故障は永久に削除されます。
6 プレスSW3は通常動作にキャリッジを返すように
注意。ステータス表示が「9」を表示している場合は、障害を表示することはできません。
SW4
LED9
SW1
SW3
SW2
7
5
8
2
4
6
3
1
2 ''を示す状
態表示、デ
ラッチSW3と
の
SW1
SW3
SW2
LED9
SW4
2
4
3
1
7
5
8
6
私は押して4秒間ホー
ルドSW4
格納された故障は永
久に削除されます
障害ディスプレイLEDサ
イクルが同時にでしょう。
私は、hにHからステータス
表示に変更されます
