2. DIMENSIONS ET CARACTÉRISTIQUES
2.1 DIMENSIONS ET CARACTÉRISTIQUES TECHNIQUES
3 DESCRIPTION D’INSTALLATION ET FONCTIONS

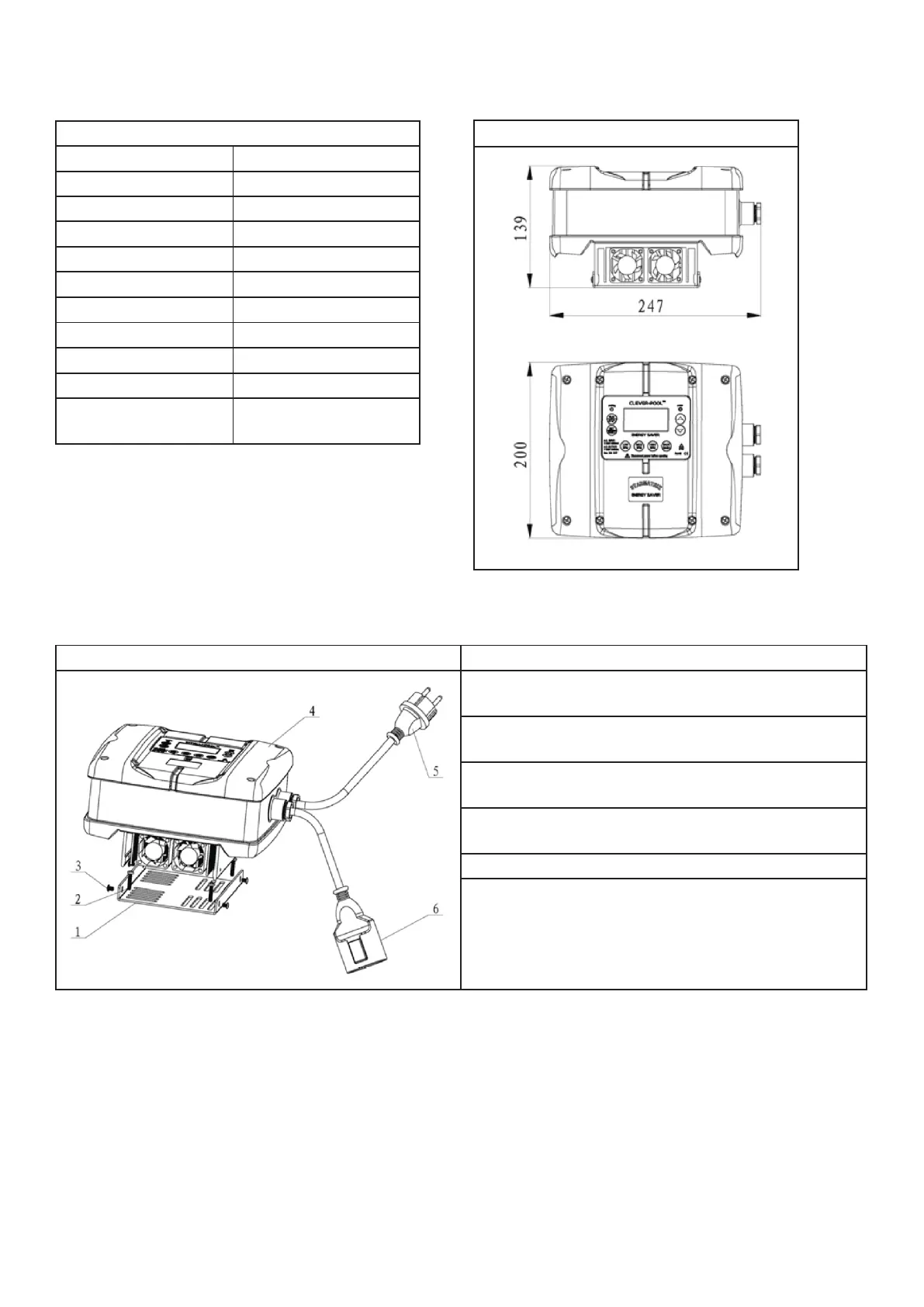

3.1 CROQUIS D’INSTALLATION ET DESCRIPTION
Croquis d’installation
Procédure et instructions
1. Utilisez un tournevis à tête cruciforme pour déposer
les vis indiquées en 3 et 1.
2. Montez la plaque (1) à l’endroit de l’installation et
posez les vis (2).
3. Montez le corps (4) du CLEVER-pool sur la plaque (1)
et posez les vis (3).
4. Enfichez la fiche de la pompe dans une contrefiche (à
éventuellement monter) (6).
5. Insérez la fiche (5) dans une prise destinée à cet effet.
6. Respectez scrupuleusement les instructions de ce
manuel.
3.2 BRANCHEMENTS DES CÂBLES
Les câbles sont déjà branchés en usine. Si vous voulez à nouveau brancher les câbles, consultez le schéma ci-des-
sous :
TABLEAU DES CARACTÉRISTIQUES
Modèle
CLEVER-POOL
Tension d'entrée
CA monophasé
Tension d’entrée
230V
Fréquence d’entrée
50/60Hz
Tension de sortie
1~230V
Type de pompe
Monophasée
Puissance max.
1500W
Ampérage max.
12A
Modes
Manuel ou automatique
Refroidissement
Par air
Plage de régime du
moteur
50Hz:1200~3000 tr/min
60Hz:1200~3600 tr/min
DIMENSIONS
