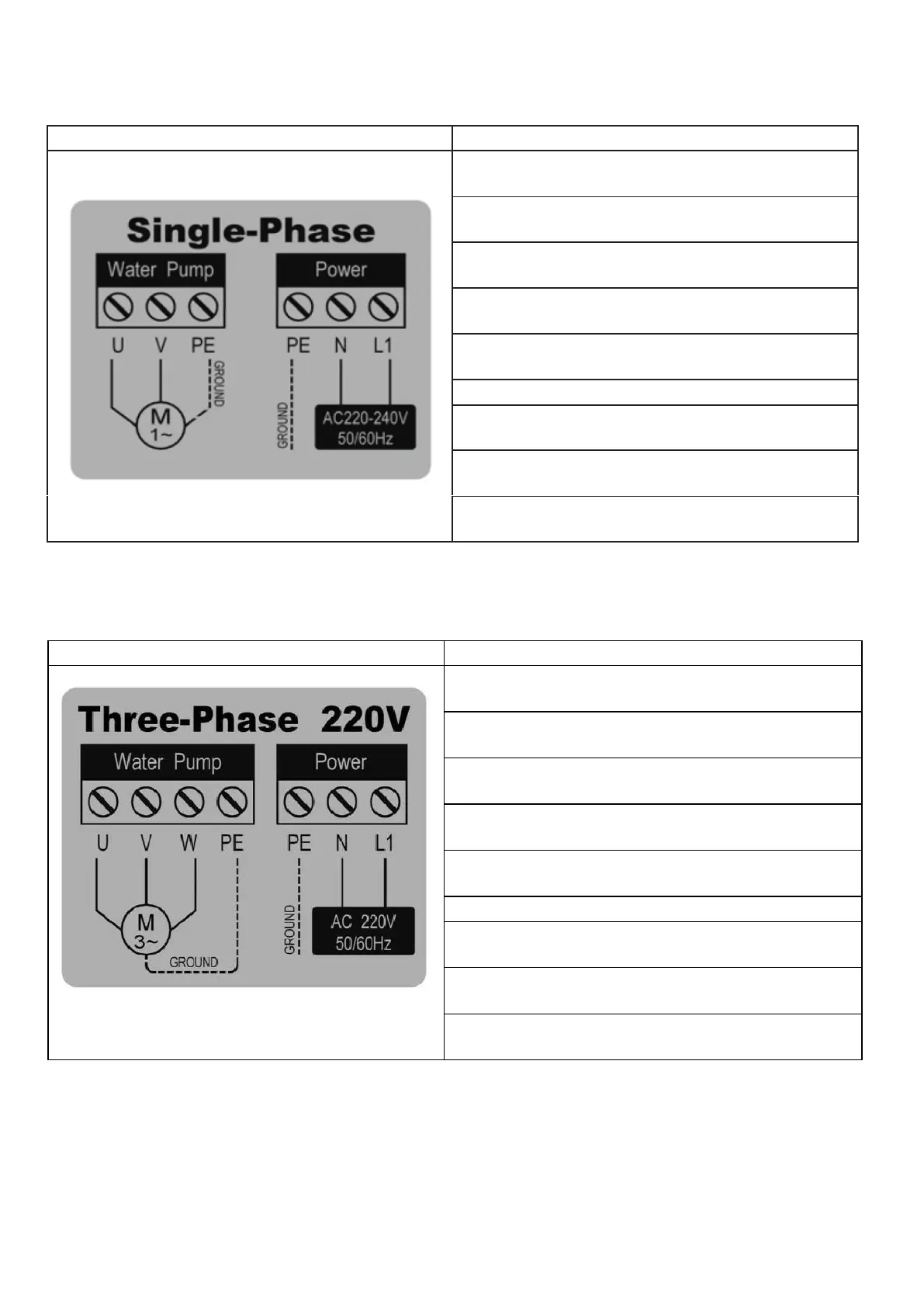

3.2.1. BRANCHEMENT DES CÂBLES ET INSTRUCTIONS POUR 2CV AC220V ENTRÉE MONOPHASE – SORTIE
MONOPHASE
3.2.2. BRANCHEMENT DES CÂBLES ET INSTRUCTIONS POUR 3 CV AC220V ENTRÉE MONOPHASE – SORTIE
TRIPHASE
Branchement des câbles
Procédure et instructions
1. Retirez la fiche de la prise de courant avant d’ouvrir le
pupitre de commande.
2. Veillez à ce qu’il n’y ait aucune connexion entre les
branchements PE,N,L1 et les branchements U,V,W.
3. Branchez les câbles uniquement lorsque l’appareil
n’est pas sous tension.
4. Contrôlez si la tension d’entrée de l’alimentation de
courant correspond à celle du CLEVER-pool.
5. Le CLEVER-pool ne convient pas pour des tests de
durée de tension.
6. Vissez les vis à un couple de 1,7 Nm.
7. La mise à la terre doit être branchée avant la mise en
service.
8. Utilisez des câbles avec un fil de cuivre d’au moins
3G2.0mm2.
9. Mettez l’appareil sous tension uniquement lorsque le
pupitre de commande est fermé.
Branchement des câbles
Procédure et instructions
1. Retirez la fiche de la prise de courant avant d’ouvrir le
pupitre de commande.
2. Veillez à ce qu’il n’y ait aucune connexion entre les
branchements PE, N, L1 et les branchements U,V.
3. Branchez les câbles uniquement lorsque l’appareil
n’est pas sous tension.
4. Contrôlez si la tension d’entrée de l’alimentation de
courant correspond à celle du CLEVER-pool.
5. Le CLEVER-pool ne convient pas pour des tests de
durée de tension.
6. Vissez les vis à un couple de 1,7 Nm.
7. La mise à la terre doit être branchée avant la mise en
service.
8. Utilisez des câbles avec un fil de cuivre d’au moins
1,5 mm² et un diamètre extérieur d’au moins 8 mm.
9. Mettez l’appareil sous tension uniquement lorsque le
pupitre de commande est fermé.
