Starmatrix CLEVER-POOL - Page 14

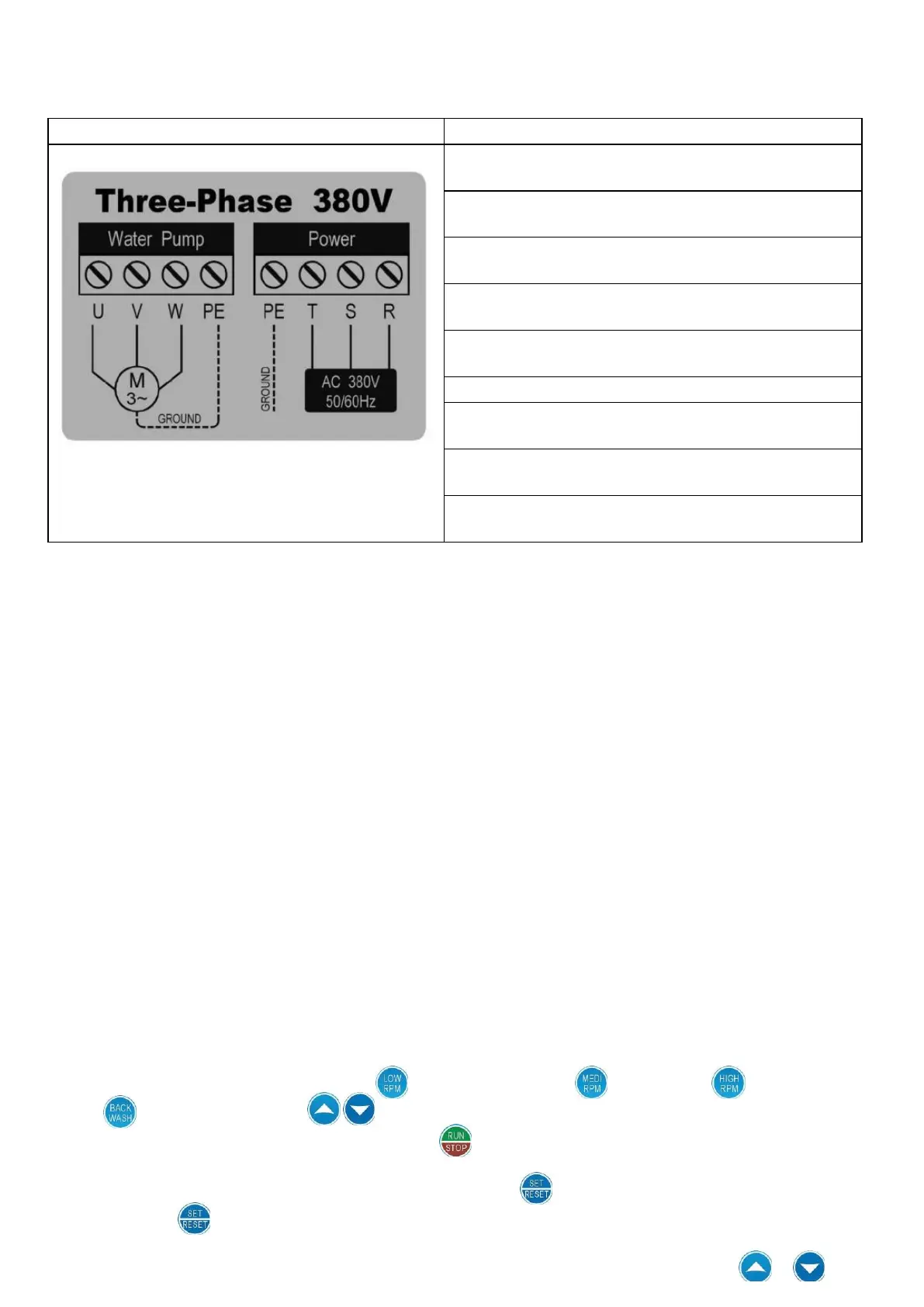

3.2.3. BRANCHEMENT DES CÂBLES ET INSTRUCTIONS POUR 5CV AC380V ENTRÉE TRIPHASE – SORTIE
TRIPHASE
Branchement des câbles
Procédure et instructions
1. Retirez la fiche de la prise de courant avant d’ouvrir le
pupitre de commande.
2. Veillez à ce qu’il n’y ait aucune connexion entre les
branchements PE,T,S,R et les branchements U,V,W.
3. Branchez les câbles uniquement lorsque l’appareil
n’est pas sous tension.
4. Contrôlez si la tension d’entrée de l’alimentation de
courant correspond à celle du CLEVER-pool.
5. Le CLEVER-pool ne convient pas pour des tests de
durée de tension.
6. Vissez les vis à un couple de 1,7 Nm.
7. La mise à la terre doit être branchée avant la mise en
service.
8. Utilisez des câbles avec un fil de cuivre d’au moins
4G2.0mm2.
9. Mettez l’appareil sous tension uniquement lorsque le
pupitre de commande est fermé.
3.3 UTILISATION
3.3.1. CONTRÔLES AVANT L’UTILISATION
1. Contrôlez si l’installation et le câblage sont corrects à 100%.
2. Assurez-vous qu’aucun objet métallique ne subsiste dans le CLEVER-pool.
3. Contrôlez si toutes les vis sont serrées correctement.
4. Assurez-vous qu’aucun câble à nu des branchements n’entre en contact avec d’autres branchements.
5. Contrôlez si le pupitre de commande est fermé correctement.
6. Le système doit être doté d’une mise à la terre, et doit être connecté a un différentiel 30mA dans le réseau
d’alimentation du clever pool.
7. Contrôlez si la fréquence de l’alimentation de courant est identique à celle du CLEVER-pool. Dans la négative,
placez les commutateurs dans la position correcte.
8. Lorsque tous les branchements sont corrects, vous pouvez activer l’appareil à vide.
9. Seulement connectez des pompes de filtration sans prise différentiel (le diférentiel 30mA doit se trouver dans le
réseau d’alimentation du clever Pool) au clever pool. Ne connectez pas d’autres équipements comme des apareils
traitement eau, lampes UV, Pomes a chaleur etc … au clever pool.
3.3.2. UTILISATION ET COMMANDE
1. Le CLEVER présente 2 modes de commande : Manuel et automatique .
1.1 En mode manuel, la pompe fonctionne à différents régimes en appuyant sur l’un des boutons SPEED.
1.2 En mode automatique, la pompe peut fonctionner pendant maximum 4 périodes de temps différentes, un
régime différent pouvant être réglé pour chaque période.
2. Le CLEVER-pool débute toujours en mode manuel lorsqu’il est activé pour la première fois.
3. Lorsqu’en mode manuel, vous appuyez sur 1200RPM s’affiche ; sur 1700RPM ; sur 2100RPM et
sur 2800RPM. Les boutons permettent de modifier le régime, par paliers de 50 tr/min vers le
haut ou vers le bas. Après le réglage, appuyez sur le pour passer de“PUMP OFF” (pompe
désactivée) à “PUMP ON” (pompe activée).
4. Lorsque l’écran LCD affiche “PUMP OFF”, appuyez sur le bouton pour régler les paramètres. Appuyez 2 fois
sur le bouton pour passer de“MANUAL MODE” à “AUTO MODE”. Réglez l’heure actuelle “CURRENT TIME”.
Ensuite, vous pouvez régler l’heure de début (“START TIME”) et l’heure de fin (“STOP TIME”) et le régime de
pompe (“0000” speed) de chacune des 4 périodes de temps (1,2,3,4). Appuyez sur les boutons ou
