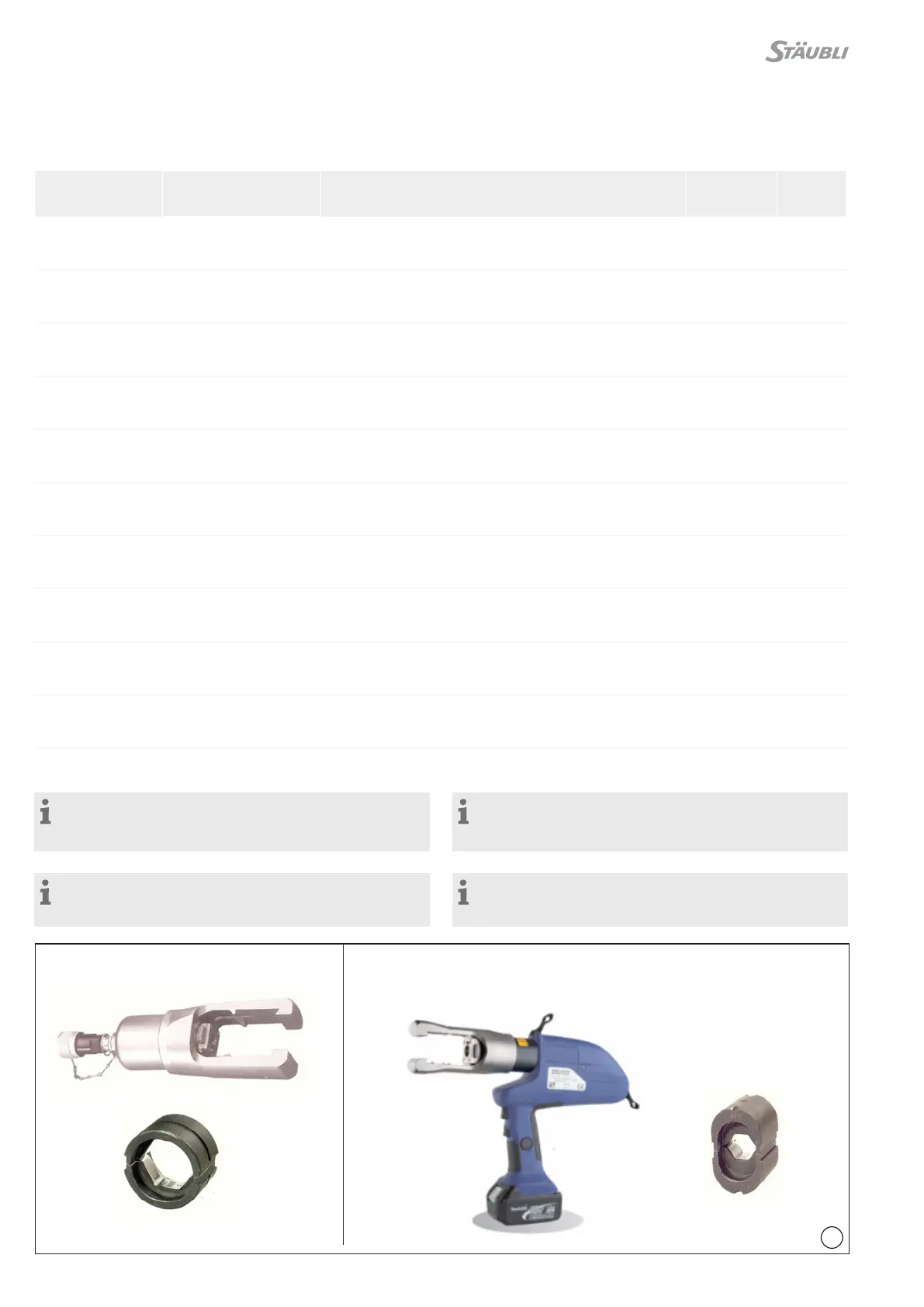

Staubli MPC3-BS Series - Doporučené Nástroje 6-7; Suggested Tools

6 / 32
1
Poznámka:
Dodržujte návod kobsluze výrobce
www.mecatraction.de
Note:
Observe the manufacturer’s operating instructions
www.mecatraction.de
Poznámka:
Ohledně kabelů AWG /MCM nás kontaktujte
na www.staubli.com/electrical
Note:
Contact us for AWG /MCM cables
www.staubli.com/electrical
Crimping die
Krimpovací
matrice
MECATRACTION SU 210 K
+ držák matrice / die holder S21
MECATRACTION ESU 137
+ držák matrice / die holder U137C12
Crimping die
Krimpovací
matrice
Doporučené nástroje Suggested tools
Krimpovací kontakt
Crimping contact
Průřez kontaktu mm
2
Contact cross section mm
2
Hydraulický krimpovací nástroj a držák matrice
Hydraulic crimping tool and die holder
Krimpovací
matrice
Crimping die
Plochá strana
mm
Flat side mm
Šířka mm
Width mm
19.2347 16
MECATRACTION SU 210 K + S21
nebo / or
MECATRACTION ESU 137 + U137C12
FLSV20
C12 FLS
6,8 ± 0,15 7
19.2348 25
MECATRACTION SU 210 K + S21
nebo / or
MECATRACTION ESU 137 + U137C12
TN25V20
C12TN25
8,1 ± 0,15 8
19.2349 35
MECATRACTION SU 210 K + S21
nebo / or
MECATRACTION ESU 137 + U137C12
TN35V20
C12TN35
9,3 ± 0,15 8
19.2350 50
MECATRACTION SU 210 K + S21
nebo / or
MECATRACTION ESU 137 + U137C12
TN50V20
C12TN50
11± 0,15 12
19.2351
19.2355
70
MECATRACTION SU 210 K + S21
nebo / or
MECATRACTION ESU 137 + U137C12
TN70V20
C12TN70
12,6 ± 0,15 12
19.2352
19.2356
95
MECATRACTION SU 210 K + S21
nebo / or
MECATRACTION ESU 137 + U137C12
TN95V20
C12TN95
14,6 ± 0,15 13
19.2357
19.2360
120
MECATRACTION SU 210 K + S21
nebo / or
MECATRACTION ESU 137 + U137C12
TN120V20
C12TN120
16,4 ± 0,15 15
19.2358
19.2361
150
MECATRACTION SU 210 K + S21
nebo / or
MECATRACTION ESU 137 + U137C12
TN150V20
C12TN150
18,4 ± 0,15 15
19.2362 185
MECATRACTION SU 210 K + S21
nebo / or
MECATRACTION ESU 137 + U137C12
TN185V20
C12TN185
20,4 ± 0,15 16
19.2363 240
MECATRACTION SU 210 K + S21
nebo / or
MECATRACTION ESU 137 + U137C12
TN240V20
C12TN240
23 ± 0,15 10
Tab. 1
