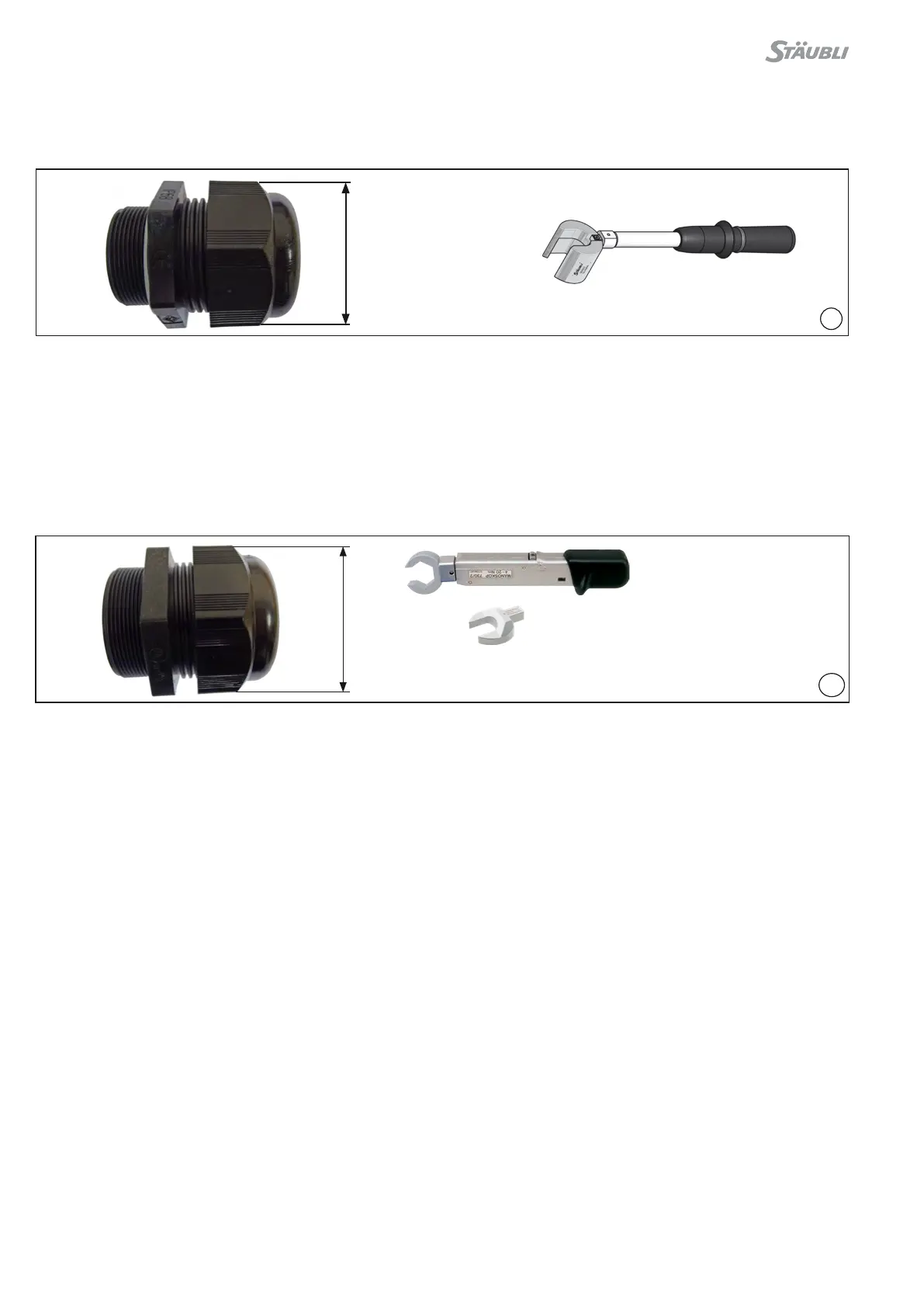

RobiFix-B..-FZEM racor roscado para cables M40 RobiFix-B..-FZEM with cable gland M40
(ill. 47)
M40x1,5:
Margen de sujeción de Ø 18 mm a Ø 30 mm
Entrecaras: 53 mm
Llave dinamométrica,
Nº de código 18�3050 e inserción 53 mm, Nº de código 18�3051
Pares:
Tuerca ciega: 5 N m
Racor roscado: 15 N m
(ill. 47)
M40x1.5:
Clamping range Ø 18 mm up to Ø 30 mm
Width across flats: 53 mm
Torque wrench,
Order No� 18�3050 and insert 53 mm, order No� 18�3051
Torques:
Cap nut: 5 N m,
Cable gland: 15 N m
RobiFix-B..-FZEM racor roscado para cables M50 RobiFix-B..-FZEM with cable gland M50
(ill. 47a)
M50x1,5:
Margen de sujeción de Ø 24 mm a Ø 38,5 mm
Entrecaras: 60 mm
Llave dinamométrica, (no disponible a través de Stäubli)
y inserto (Stahlwille 731/100 SW 60)
Pares:
Tuerca ciega: 7�5 N m
Racor roscado: 20 N m
(ill. 47a)
M50x1.5:
Clamping range Ø 24 mm up to Ø 38�5 mm
Width across flats: 60 mm
Torque wrench, (not available from Stäubli)
and insert (Stahlwille 731/100 SW 60)
Torques:
Cap nut: 7�5 N m,
Cable gland: 20 N m
