70

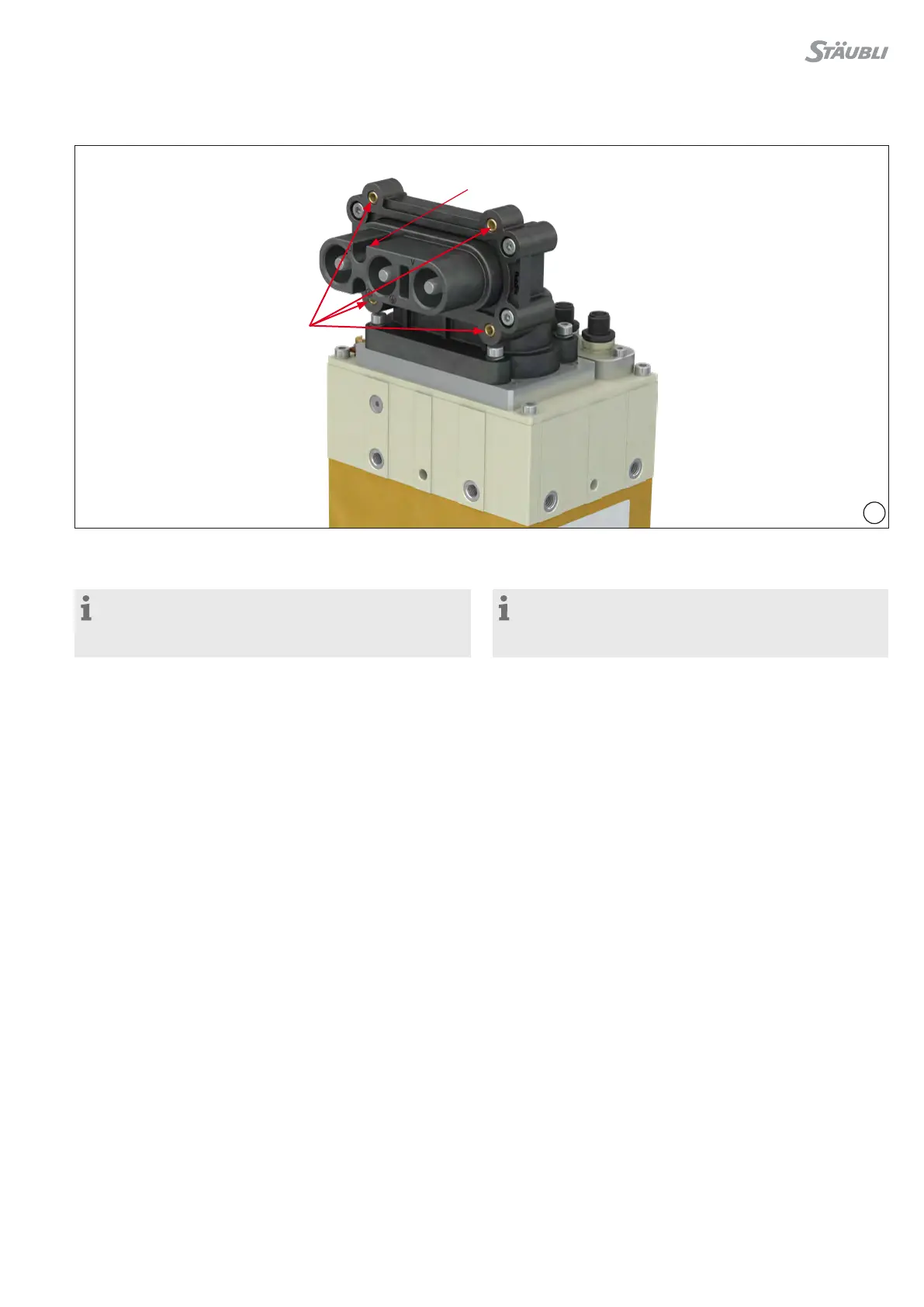

(ill. 70)
• Acoplar el RobiFix-TAE1 a los contactos macho S8/M8-71�
(ill. 70)
• Fit the RobiFix-TAE1 to the S8/M8-71 pin contacts�
Nota:
Verificar que la orientación de la ranura codificada sea la
misma en el cuerpo aislante del transformador y en el cuerpo
aislante del RobiFix-TWA para evitar mezclar la fase U y la V�
Note:
Make sure the orientation of the coding slot is the same for
the insulator on the transformer as for the insulator on the
RobiFix-TWA, in order not to mix up the phases U and V�
• Colocar el bastidor de sujeción en la pieza de goma
Robi- Fix-TAE1
• a continuación, fijar a la carcasa apretando los 4 tornillos con
2N m�
• Fit the holding frame to the RobiFix-TAE1 rubber section
• then tighten the 4 screws to the casing to 2N m�
Codificación
Coding
max. 2 N m
