Staubli RobiFix - Installation on Robot Welding Guns (Flange Mount)

38 / 52
+
+
73
3N m (4x)
3N m (4x)
74
RobiFix-B..-FZEM
RobiFix-TAE1-57
Instalación en pinzas para soldar robotizadas fijas
(Conector para montaje con brida)

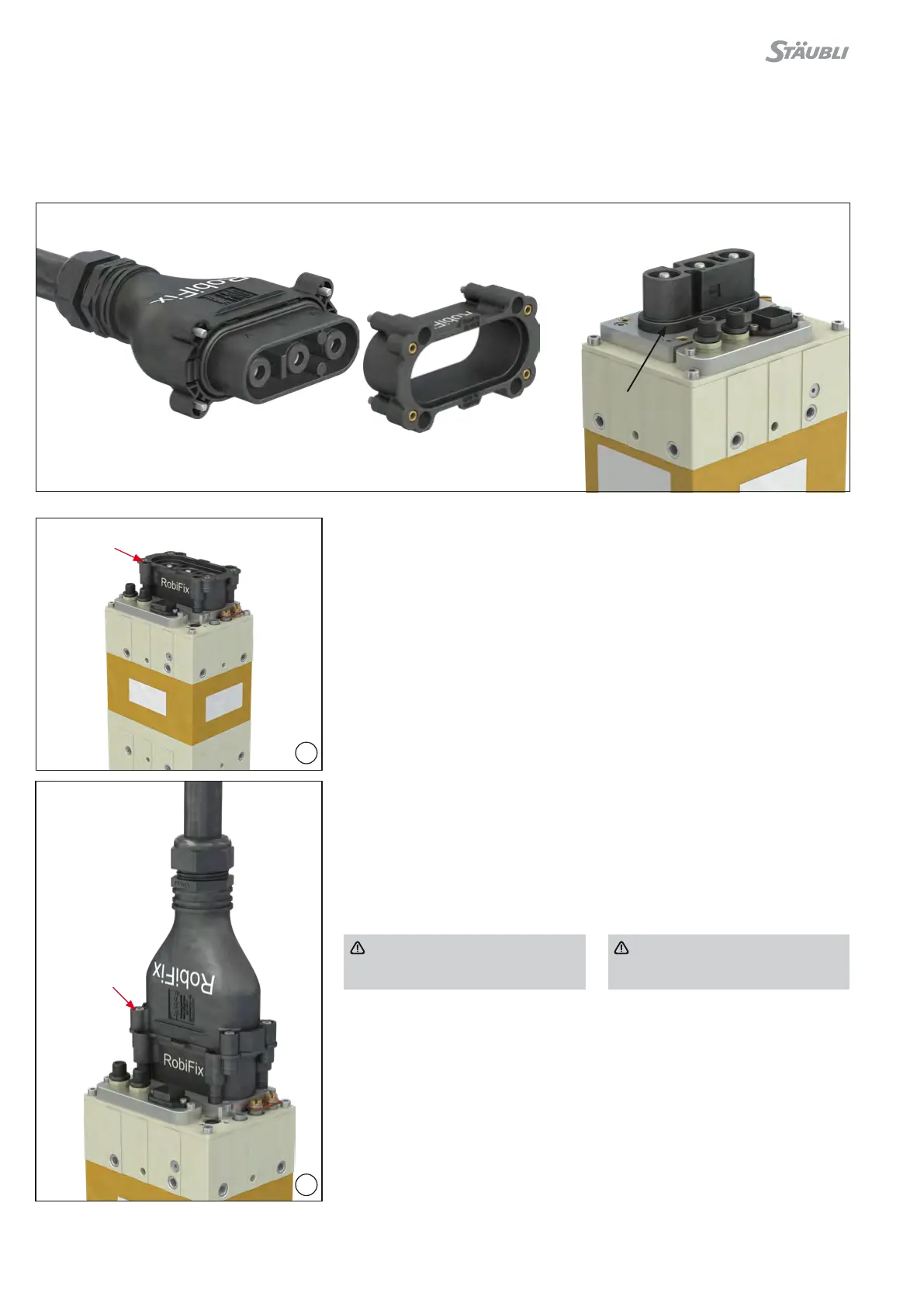

Installation on stationary robot welding guns
(Flange mount connector)
Montage Assembly
(ill. 73)
• Introducir el RobiFix-A-TAE1 en el
transformador y apretar los tornillos
aplicando 3N m�
• A continuación, y antes de introducir
el RobiFix-B��-FZEM, revisar que no
haya polvo en los contactos y, de ser
necesario, limpiar el área de contacto
con un paño limpio y sin pelusa�
(ill. 73)
• Fit RobiFix-A-TAE1 on the transformer
and tighten screws to 3N m�
• Then, before plugging on
RobiFix-B��-FZEM, check that con-
tacts are free from dirt and cleanse
the contact area with a clean, lint-free
cloth if necessary�
(ill. 74)
• Introducir el macho ensamblado
RobiFix-B��-FZEM en las pinzas para
soldar robotizadas fijas equipadas
con el RobiFix-TAE1 hasta que haga
tope�
• Apretar los tornillos con una llave
dinamométrica aplicando 3N m�
(ill. 74)
• Plug ready-assembled RobiFix-B��-FZEM
into the stationary robot welding gun
equipped with RobiFix-TAE1, as far as
it will go�
• Tighten screws to 3N m with torque
wrench�
Atención:
No conectar ni desconectar bajo
carga�
Attention
Do not connect or disconnect
under load�
(Para consultar el montaje del conector
RobiFix-B��-FZEM, véase la página 21)�
(Assembly of connector
RobiFix-B��-FZEM see page 21)�
RobiFix-A-TAE1 (Adaptador/Adapter)
