Staubli RobiFix - Page 48

48 / 52
95
RobiFix-S..-MTB
RobiFix-B..-MTB

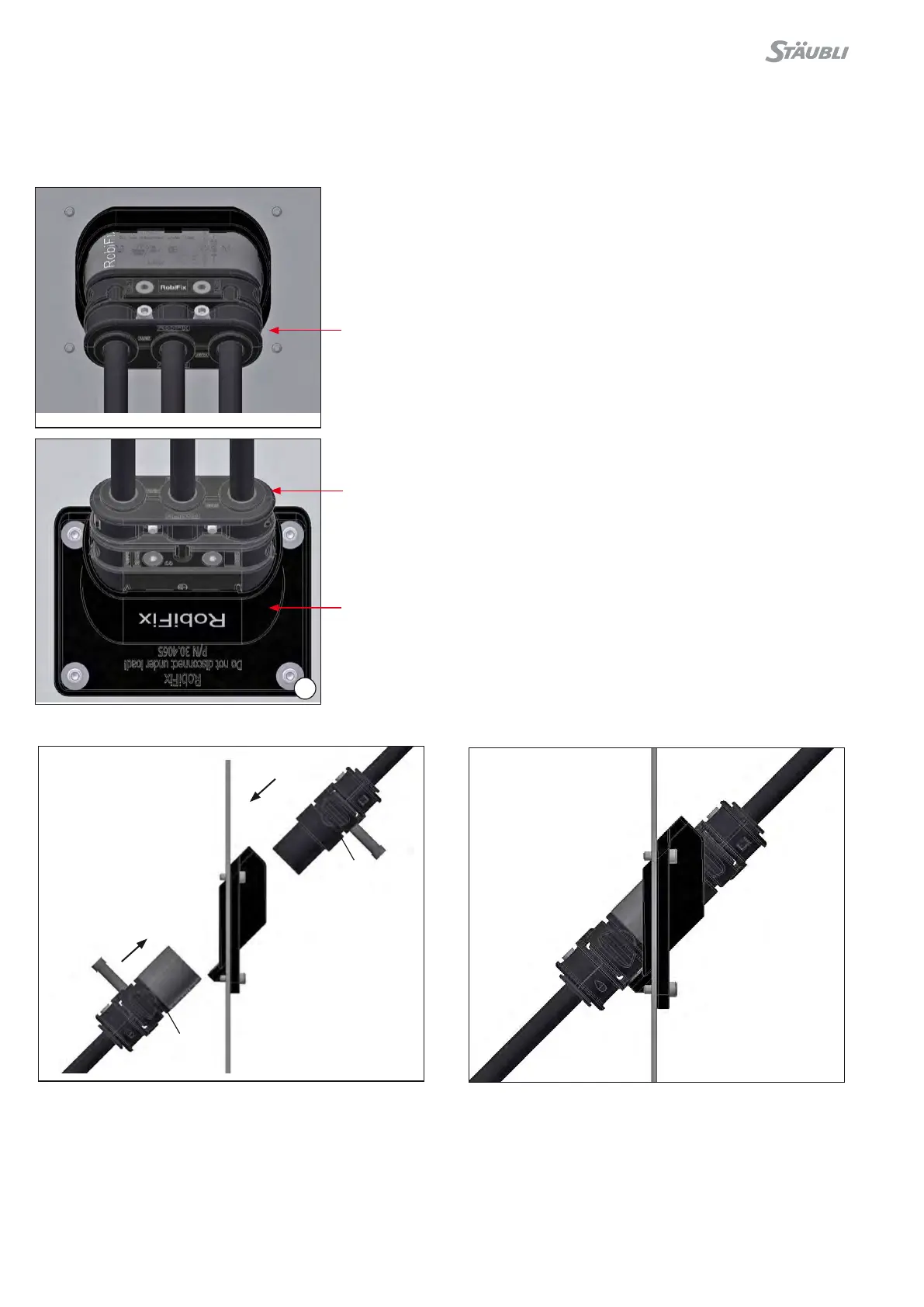

Conexión de placa frontal de robot
con RobiFix-S..-MTB montado
Robot front plate connection with
assembled RobiFix-S..-MTB
(ill. 95)
El cable de alimentación con conducto-
res monofilares se conecta por medio
del RobiFix-B��-MTB�
RobiFix-S��-MTB
Receptáculo empotrable RobiFix-B-ID
montado
(ill. 95)
Power supply with single conductors is
connected using the RobiFix-B��-MTB�
RobiFix-S��-MTB
Assembled RobiFix-B-ID receptacle
Excepción: montaje de placa frontal de robot Exception: mounting of robot front plate
Sentido de conexión
Plug-in direction
Sentido de conexión
Plug-in direction
Exterior de placa frontal de
robot
Robot front plate exterior
Interior de placa frontal de
robot
Robot front plate interior
Posición de montaje para caso especial en placa fron-
tal de robot
Mounting position for special case on robot front plate
Exterior de placa frontal de robot
Robot front plate exterior
Exterior de placa frontal de
robot
Robot front plate exterior
Interior de placa frontal de
robot
Robot front plate interior
Interior de placa frontal de robot
Robot front plate interior
