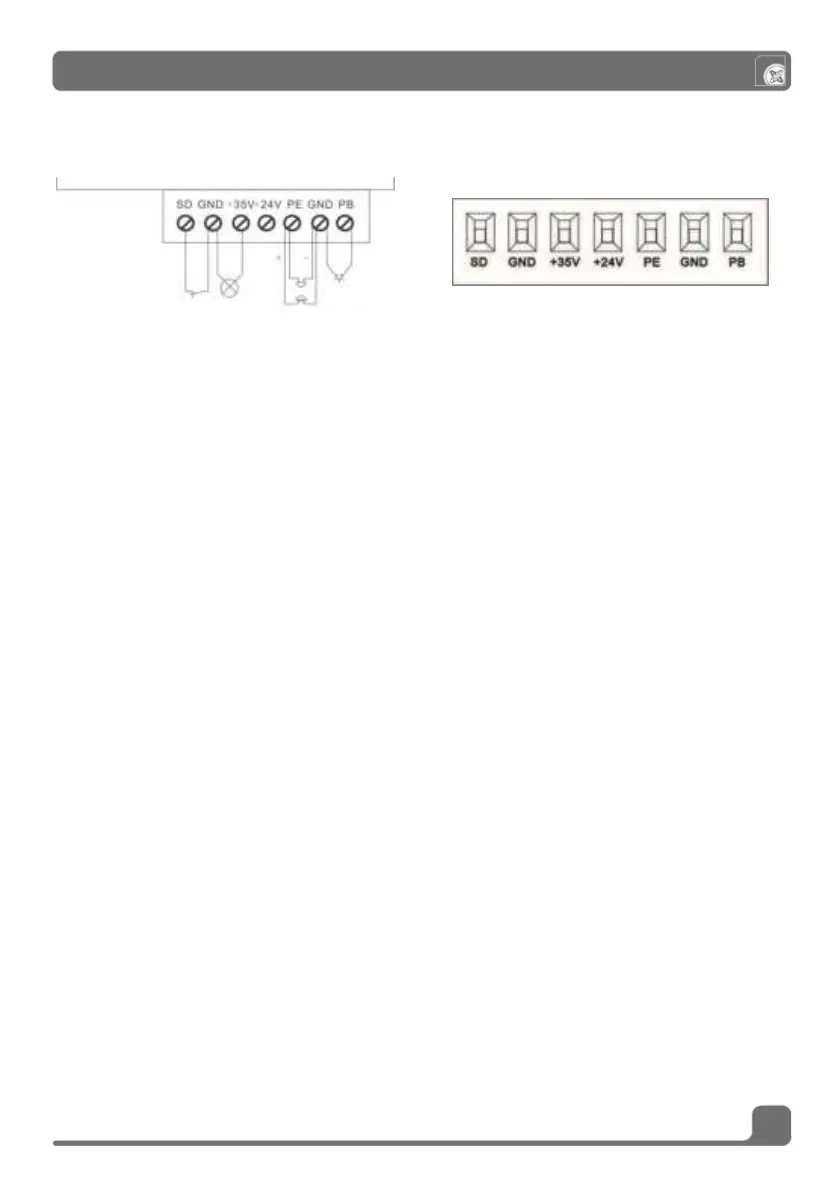

Branchements externes
1 bornes GND / PB Entrée de la cellule photoélectrique (contact normalement fermé) fonction que la commande à
distance
2 bornes GND / PE Entrée de la cellule photoélectrique (contact normalement fermé)
3 bornes GND / +24V Sortie de courant accessoires
4 bornes GND / +35V Sortie lampe clignotante
5 bornes GND / SD Entrée micro sécurité porte piétonne ou arrêt automatique
Pour préserver les composantes électroniques et la sécurité, tous les branchements seront réalisés en gardant la motorisation
hors tension.
Souvenez-vous des règles strictes à respecter, pour la sécurité des dispositifs électriques et des portes automatisées. Seul du
personnel qualifié et formé pourra réaliser l'installation et l'entretien conformément aux normes.
L'installateur et l'utilisateur seront responsables des dommages causés si toutes les conditions ne sont pas réunies dans
l'installation.
Remarque : Afin de réaliser les différents branchements, veuillez contacter le département technique si vous n'êtes pas sûr de
la procédure à suivre.
Programmation
Le dispositif automatique doit être vérifié une fois les branchements effectués.
4.1 Vérifiez le rail et la chaîne, placez le dispositif d'entraînement dans une position intermédiaire et veillez à ce qu'il monte
et descende correctement.
4.2 Vérifiez maintenant la porte en la débranchant du moteur, ouvrez et fermez-la pour vérifier que les parties mécaniques
sont correctes et qu'elle glisse de façon fluide sur les rails.
4.3 Vérifiez que tous les dispositifs de sécurité de la motorisation fonctionnent correctement (bandes de contact, arrêt
automatique ou cellules photoélectriques).
Il s'agit de l'une des vérifications les plus importantes et cela doit être fait soigneusement. La sécurité de la porte dépendra de
leur bon fonctionnement. Le dispositif d'inversion de la sensibilité permet de réduire les accidents mais seulement si les
dispositifs ont été correctement installés.
cellules photoélectriques
