STC 600N - Quadro de Programação ( Botões de Programação )

Nombre del Producto modelo
47
STC

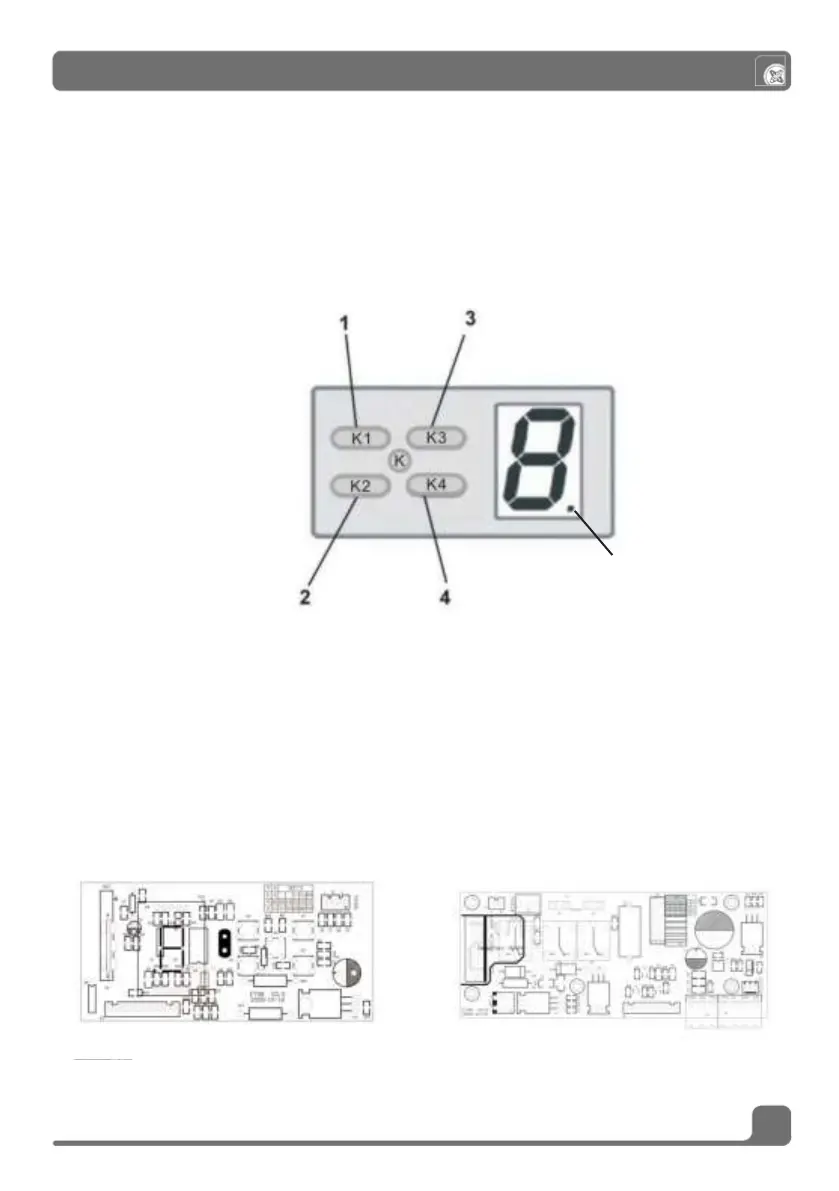

Botões de programação
1 K1 Programação, confirmação, bloqueio do recetor
3 K3 Programação na abertura
4 K4 Programação no fecho
Programação e Confirmação Programação de abertura.
Programação de aumento da força.
Programação de ativação de célula fotoelétrica.
Programação de fecho automático.
QUADRO DE PROGRAMAÇÃO
Led de programação de emissores.
Programação de emissores
Programação de fecho.
Programação de diminuição da força.
Programação da desativação da célula fotoelétrica.
Conexões internas e externas
5 Conexão do motor
6 Conexão do transformador
7 Conector de entrada de alimentação, lâmpada e transformador
8 Conector do painel de controlo
9 Conexão do botão, célula fotoelétrica, alimentação, acessórios
10 Conexão de lâmpada intermitente, contacto de segurança da porta pedonal
6
5
7
8
10 9
