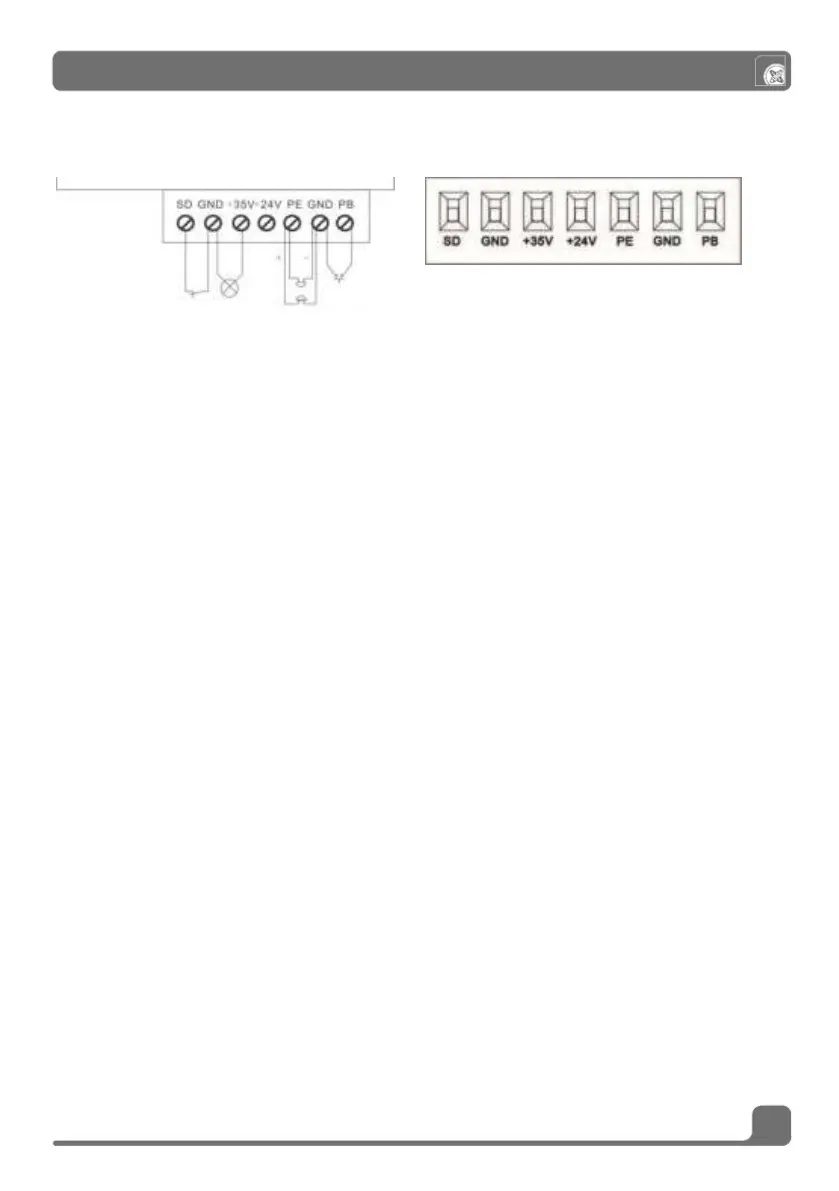

Conexões externas
1 GND / PB Entrada do botão passo a passo (abrir, parar, fechar), a mesma função que o comando à distância.
2 GND / PE Entrada da célula fotoelétrica (contacto normalmente fechado).
3 GND / +24V Saída de alimentação de acessórios.
4 GND / +35V Saída da lâmpada intermitente.
5 GND / SD Entrada de micro segurança da porta pedonal ou stop.
Para proteger os componentes eletrónicos e a segurança, todas as conexões foram efetuadas com o motor
desconectado.
Lembre-se de que existem normas específicas e estritas que têm de ser respeitadas para a segurança dos sistemas elétricos
e das portas automatizadas. Só pessoal qualificado e instruído para o efeito poderá proceder à instalação e manutenção em
conformidade com as normas.
O instalador e o utilizador da automatização serão responsáveis pelos danos causados se a instalação não cumprir todos os
requisitos.
Nota: Para realizar as respetivas conexões, contacte o departamento técnico se não estiver seguro sobre o procedimento
correto.
Programação
A automatização deve ser testada quando estiverem concluídas as conexões.
4.1 Verifique o carril e a corrente, coloque o arrastador numa posição intermédia e certifique-se de que sobe e desce
corretamente.
4.2 Agora teste a porta desligando-a do motor, abra-a e feche-a para verificar se as partes mecânicas estão corretas e
se desliza suavemente dentro das guias.
4.3 Verifique se todos os dispositivos de segurança do motor estão a funcionar corretamente (bandas de contacto, stop ou
células fotoelétricas).
Esta é uma das verificações mais importantes e deve ser feita com cuidado, pois a segurança ativa da porta dependerá do
correto funcionamento destes. O dispositivo de inversão da sensibilidade é muito útil para a redução de acidentes, mas
apenas quando a instalação tiver sido feita corretamente.
célula fotoelétrica
