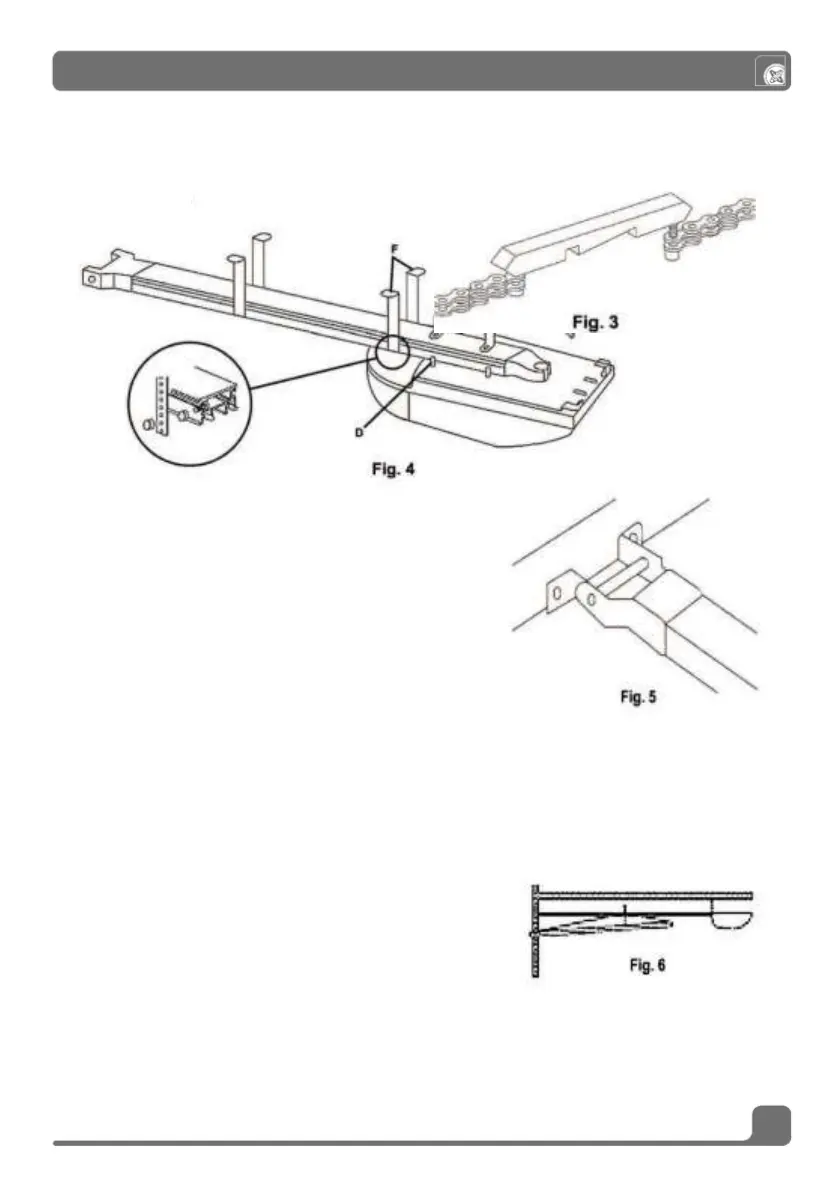

Montaggio del sistema di trazione a catena
Per maggiore comodità di montaggio, il binario include la catena e il sistema di
trazione adeguatamente collegato. Qualora fosse necessario apportare qualche
modifica, collegare il sistema di trazione a catena con due viti saldamente avvitate.
Far scorrere il sistema di trazione nel binario e ingrassare la catena e le tacche del
sistema di trazione con un grasso del tipo al litio o equivalente.
Non usare olio lubrificante
Fissare il binario al telaio o al tetto con il supporto fornito (Fig. 5)
mantenendo una distanza minima di 30 mm tra il punto più alto
che possa raggiungere la porta durante il funzionamento e la
rotaia (Fig. 6). Controllare le misure per fissare correttamente il
gruppo attuatore-binario al tetto mediante i supporti (Fig.4-F),
accorciandoli si necessario.
Prima di fissare il binario al motore, rimuovere i dadi da ogni
supporto (D-6 mm). Accoppiare la guida al motore e fissarla
mediante le bride (Fig. 4-E) e avvitare saldamente i dadi.
