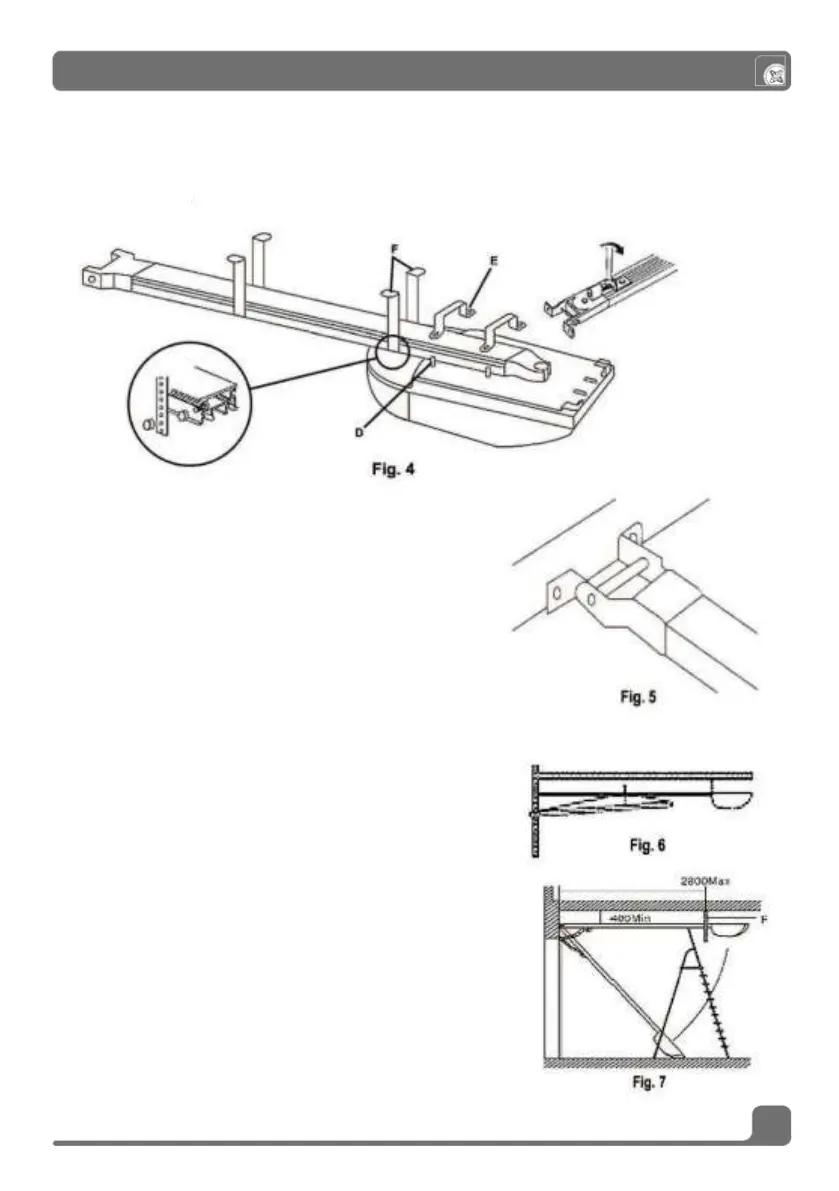

Fije el rail al marco o al techo mediante el soporte entregado en
dotación (Fig.5) manteniendo una distancia mínima de 30mm entre el
punto más alto que puede alcanzar la puerta durante su marcha y el
carril de operación (Fig.6). Controle las medidas para sujetar
correctamente el conjunto accionador-rail al techo mediante los
soportes (Fig.4-F) acortándolos si es necesario.
Aviso
Asegúrese que el accionador está fijado en obra y no en placas de yeso.
Antes de sujetar el rail con el motor saque las tuercas de cadasoporte
(D-6mm). Acople la guía al motor y sujétela mediante las bridas (Fig.4-
E) y atornille firmemente las tuercas.
