Steinbach Curve - Montáž; Propojení Dvou Kolektorů; Připojení Solárního Kolektoru

Montáž
Připojení solárního kolektoru
Při montáži respektujte polohu, která je pro výrobek stanovena ve Vašem zařízení na
úpravu vody. Solární kolektor by se měl vždy připojovat jako poslední prvek, aby ohříval
již přefiltrovanou vodu před jejím návratem do bazénu.
1. Vypněte zařízení na úpravu vody.
2. Přívodní trysku bazénu uzavřete zátkou.
3. Zajistěte, aby byla zavřena všechna
vodovodní potrubí zařízení na úpravu vody,
aby při přepojení hadic nedošlo k
nekontrolovanému úniku vody z bazénu.

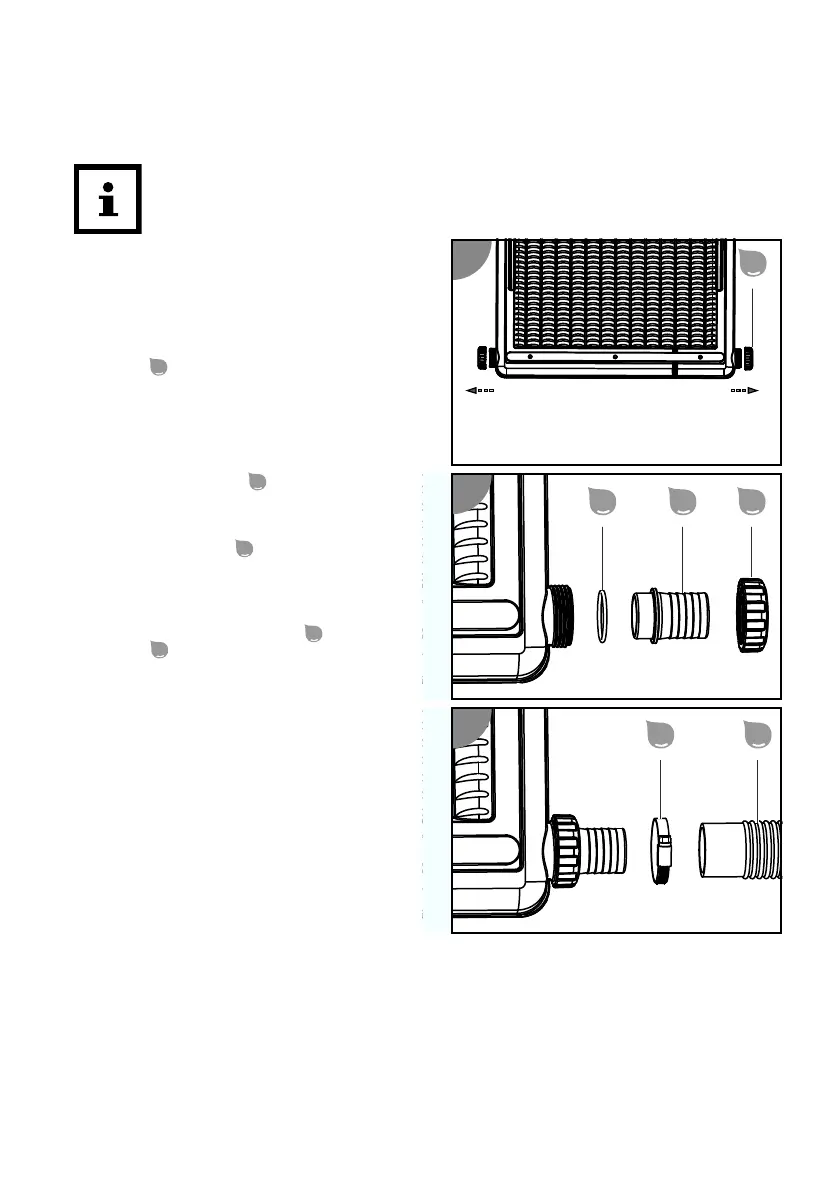

4. Z přívodu a odtoku odšroubujte prstence se
závitem
2
.
5. Jeden těsnící kroužek
5
nasaďte na každý z
obou nátrubků a zasuňte ho až po doraz do
přívodu a odtoku.
6. Každý nátrubek zašroubujte pomocí jednoho
prstence se závitem
2
na přívod a odtok
solárního kolektoru.
7. Odpojte konec hadice od přívodní trysky
bazénu a připevněte ho na nátrubek přívodu
solárního kolektoru.
8. Nasaďte na oba konce hadice
3
hadicovou
objímku
4
.
9. Nasuňte konec hadice na nátrubek odtoku
solárního kolektoru až po doraz a upevněte ho
pomocí hadicové objímky.
10. Druhý konec hadice připevněte pomocí
hadicové objímky na přívodní trysku bazénu.
11. Z přívodní trysky bazénu odstraňte zátku.
Solární kolektor je připojen.
Propojení dvou kolektorů
Přejete-li si zvýšit topný výkon, můžete propojit několik solárních kolektorů. V závislosti na výkonu
Vašeho zařízení na úpravu vody doporučujeme propojit maximálně dva solární kolektory. K tomu
potřebujte další bazénovou hadici (Ø 38 mm).
V každém případě doporučujeme použití obtokové sady (číslo artiklu: 060045). Tato sada neslouží
pouze k optimálnímu ovládání topného výkonu, ale také k cílenému ovládání průtoku vody v závislosti
na výkonu vašeho zařízení na úpravu vody.
1
2
2
5 26
3
3
52
