Montage
Solarkollektor anschließen
Beachten Sie bei der Montage die für das Produkt vorgesehene Position innerhalb Ihrer
Wasseraufbereitungsanlage. Der Solarkollektor sollte immer als letztes Element
angeschlossen werden, sodass er das bereits gefiltertem Wasser erwärmt, bevor es
wieder in den Pool gelangt.
1. Deaktivieren Sie die
Wasseraufbereitungsanlage.
2. Verschließen Sie die Einlaufdüse des Pool mit
einem Stopfen.
3. Stellen Sie sicher, dass alle wasserführenden
Leitungen der Wasseraufbereitungsanlage
geschlossen sind, sodass beim Umschließen
der Schläuche nicht unkontrolliert Poolwasser
ausläuft.

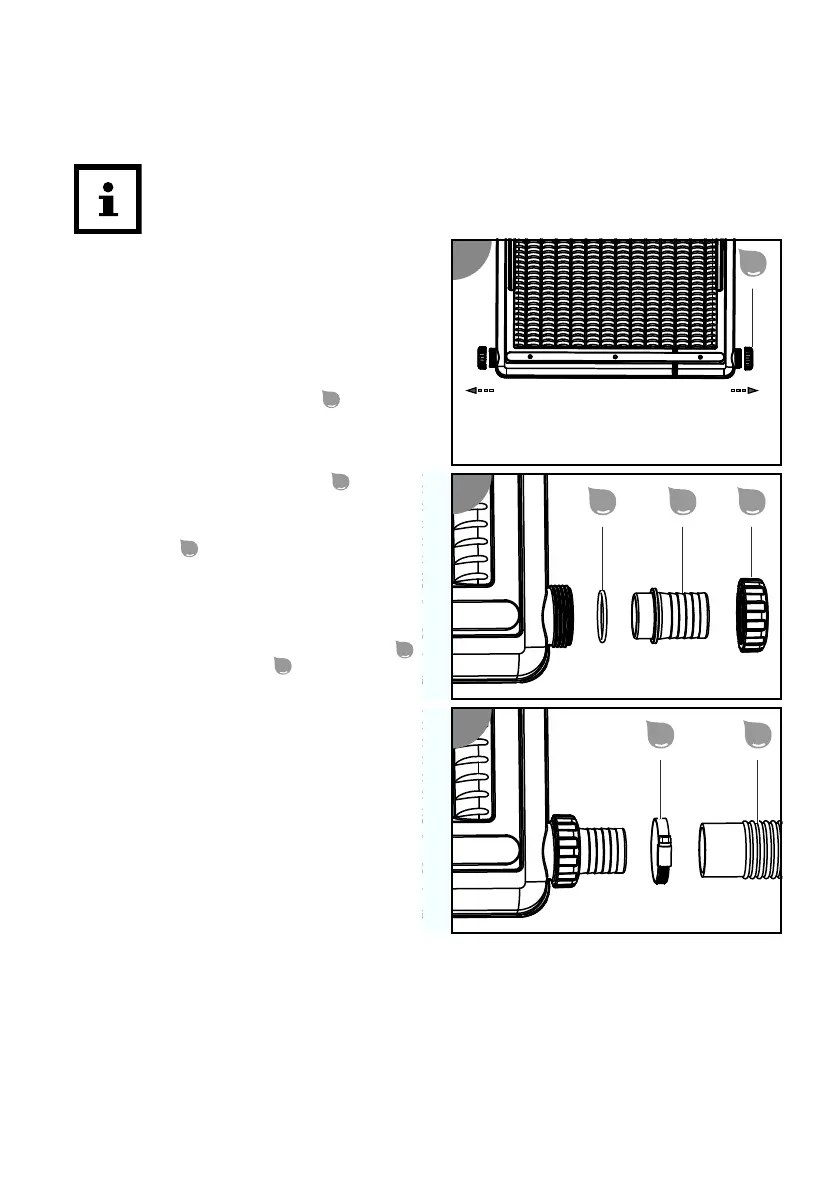

4. Schrauben Sie die Schraubringe
2
vom Ein-
und Auslauf ab.
5. Setzen Sie je einen Dichtungsring
5
auf
beide Muffen und stecken diese bis zum
Anschlag in den Ein- und den Auslauf.
6. Schrauben Sie die Muffen mit je einem
Schraubring
2
am Einlauf und am Auslauf
des Solarkollektors fest.
7. Schließen Sie das Schlauchende von der
Einfaufdüse des Pools ab und befestigen
dieses stattdessen an der Muffe im Einlauf
des Solarkollektors.
8. Bestücken Sie beide Enden des Schlauchs
3
mit einer Schlauchschelle
4
.
9. Schieben Sie ein Ende des Schlauchs bis auf
Anschlag auf die Muffe am Auslauf des
Solarkollektors und befestigen Sie es mit der
Schlauchschelle.
10. Befestigen Sie das andere Ende des
Schlauches mit der Schlauchschelle an der
Einlaufdüse des Pools.
11. Entfernen Sie den Stopfen aus der
Einlaufdüse des Pools.
Der Solarkollektor ist angeschlossen.
Zwei Kollektoren zusammenschließen
Wenn Sie die Heizleistung erhöhen möchten, können Sie mehrere Solarkollektoren
zusammenschließen. Abhängig von der Leistung Ihrer Wasseraufbereitungsanlage wird empfohlen,
maximal zwei Solarkollektoren miteinander zu verbinden. Dazu benötigen Sie einen zusätzlichen
Schwimmbadschlauch (Ø 38 mm).
Es wird dringend empfohlen hierfür ein Bypass-Set (Artikelnummer: 060045) zu verwenden. Dieses
dient nicht nur der optimalen Steuerung der Heizleistung, sondern auch der gezielten Steuerung des
Wasserdurchflusses, abhängig von der Leistung Ihrer Wasseraufbereitungsanlage.
