Steinbach Curve - A Napkollektor Csatlakoztatása; Két Kollektor Összekapcsolása; Összeszerelési Utasítások

A termék felső része mindig a nap felé kell legyen fordítva, és tilos letakarni vagy tilos
árnyékban lennie.
A medencét éjszakára le kell takarni egy ponyvával a medencevíz hőveszteségének
csökkentése érdekében.

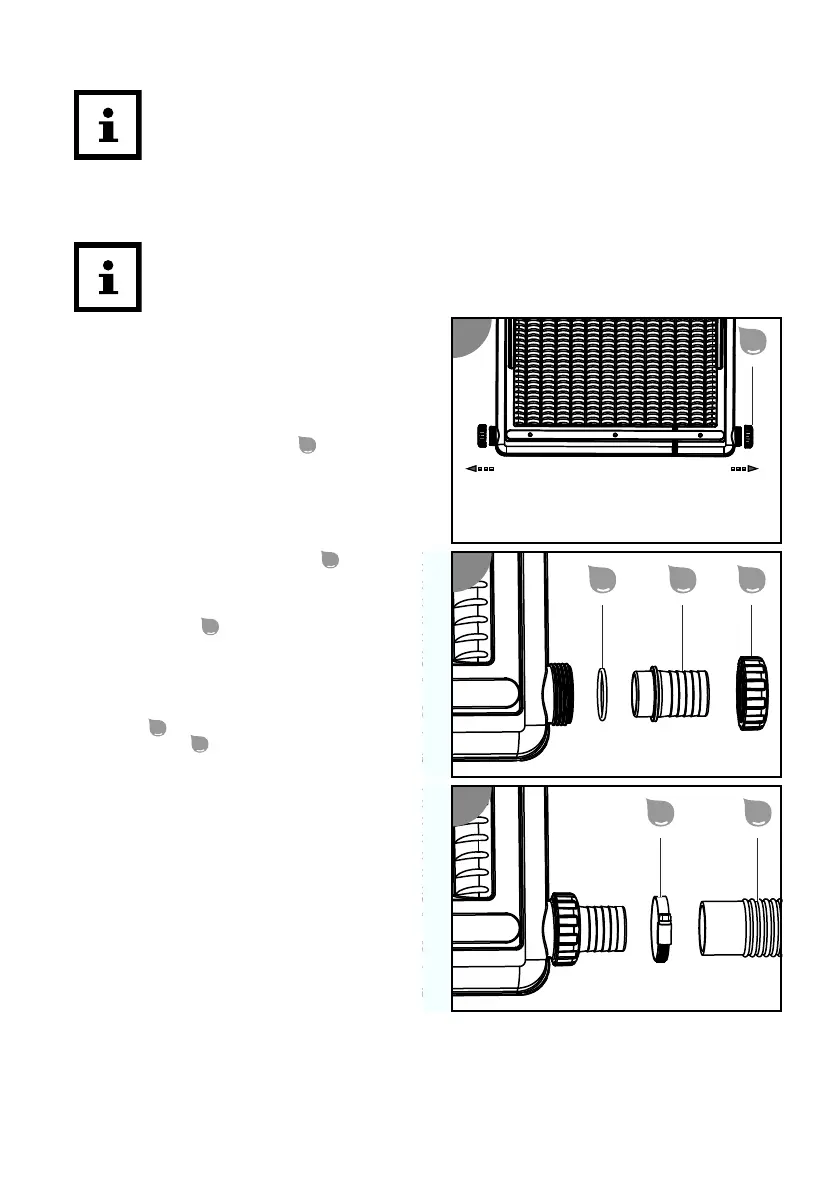

Összeszerelési utasítások
A napkollektor csatlakoztatása
Az összeszerelésnél vegye figyelembe a termék víztisztító berendezésében
meghatározott pozíciót. A napkollektort mindig elsőként kell csatlakoztatni, hogy a már
szűrt vizet felmelegítse, mielőtt újra a medencébe jutna.
1. Kapcsolja ki a víztisztító berendezést.
2. Zárja le a medence befolyó fúvókáit egy
dugóval.
3. Gondoskodjon róla, hogy a víztisztító
berendezés összes vízvezetéke zárva legyen,
hogy a tömlők összekapcsolásakor ne
ömölhessen ki ellenőrizetlenül medencevíz.
4. Csavarja le a csavargyűrűket
2
a be- és
kimenetről.
5. Helyezzen egy-egy tömítőgyűrűt
5
mindkét
karmantyúra , és tegye be ütközésig a be- és
kimenetbe.
6. Csavarozza be a karmantyúkat egy-egy
csavargyűrűvel
2
a napkollektor be- és
kimeneténél.
7. Válassza le a tömlő végét a medence
bemeneti fúvókájától, és ehelyett a
napkollektor bemenetében lévő karmantyúhoz
rögzítse.
8. A tömlő
3
mindkét végére szereljen
tömlőbilincset
4
.
9. Tolja a tömlő egyik végét ütközésig a
karmantyúig a napkollektor kimeneténél, és
rögzítse a tömlőbilinccsel.
10. Rögzítse a tömlő másik végét a
tömlőbilinccsel a medence bemeneti
fúvókájához.
11. Távolítsa el a dugót a medence bemeneti
fúvókájáról.
A napkollektor csatlakoztatva van.
Két kollektor összekapcsolása
Ha növelni szeretné a fűtési teljesítményt, akkor összekapcsolhat több napkollektort. A víztisztító
berendezése teljesítményétől függően ajánlott egymással összekapcsolni legfeljebb két napkollektort.
Ehhez egy további medencetömlőre (Ø 38 mm) van szükség.
