CZ ČESKY
P
rincip činnosti
P
ohyb zapíná světlo, výstražný systém a řadu dalších zařízení. Pro vaše pohodlí, pro vaši bezpečnost.
V
estavěný pyroelektrický infračervený detektor zaznamená neviditelné tepelné záření vydávané pohybující-
mi se těly (osob, zvířat atp.). Takto zaznamenané tepelné záření je pak elektronicky převáděno na signál,
který zapíná připojený spotřebič. Tepelné záření neprochází překážkami, jakými jsou například zdi nebo
skleněné tabule, a v těchto případech tedy k zapnutí nedochází.
Bezpečnostní pokyny
n Připojované elektrické vedení nesmí být během montáže pod napětím. Proto je nejprve třeba vypnout
proud a poté pomocí zkoušečky napětí zkontrolovat, zda je vedení bez napětí.
n Při instalaci přístroje se jedná o práci na síťovém napětí. Musí proto být provedena odborně podle
obvyklých předpisů pro instalaci elektrických zařízení a podmínek jejich připojení dle ČSN. (DE-VDE
0100, AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000)
n Používejte jen originální náhradní díly.
n Přístroj sami nedemontujte. Opravu může provést jen odborný servis.

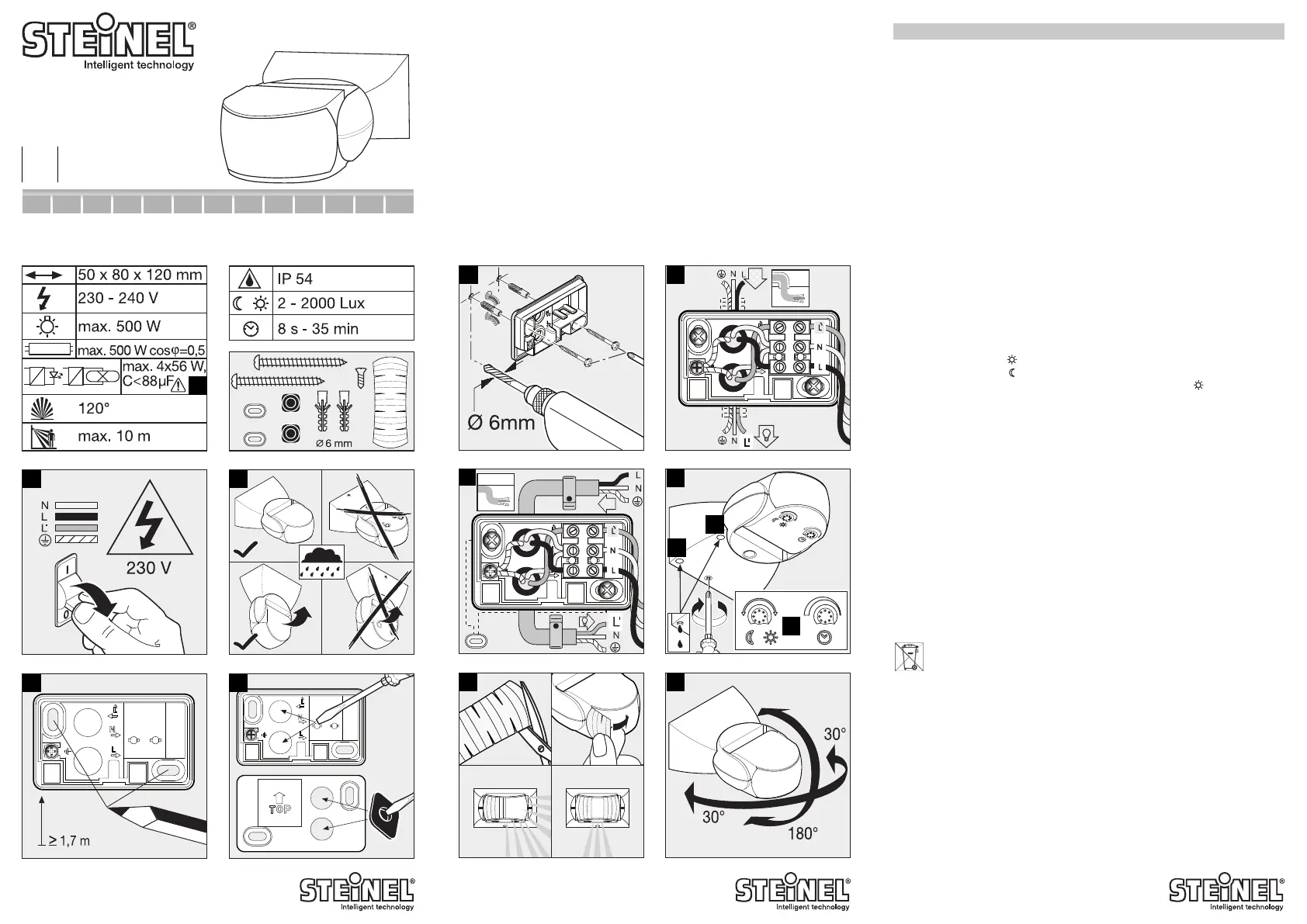

Pokyny k instalaci
-
L = fázový vodič (většinou černý nebo hnědý) N = neutrální vodič (většinou modrý)
PE = případný ochranný vodič (zelenožlutý)
Připojení s přívodním vedením pod omítku Připojení s přívodním vedením na omítku
Pozor: Ochranný vodič může být v případě potřeby zapojen do smyčky. V přívodním síťovém vedení může
být samozřejmě zařazen běžný síťový vypínač. Důležité: Záměna přívodů může mít za následek poškození
přístroje. Mějte prosím na paměti, že světlo musí být zajištěno jističem vedení o hodnotě 10 A. Otvor pro
kondenzovanou vodu ( montáž na stěnu, montáž na strop) musí být v případě potřeby zhotoven
vrtákem 5 mm.
Zářivky, úsporné žárovky, LED lampy s elektronickým předřadným zařízením (celková kapacita všech
připojených předřadných přístrojů pod uvedenou hodnotou) při 230 V AC.
Funkce
Soumrakové nastavení (nastavení z výroby: provoz za denního světla 2 000 lx):
Práh citlivosti senzoru je možno nastavovat plynule v rozmezí od 2 do 2 000 lx.
Otočný regulátor nastavený na = provoz za denního světla, tedy asi 2 000 lx.
Otočný regulátor nastavený na = soumrakový provoz, tedy asi 2 lx.
K nastavení oblasti záchytu za denního světla je třeba nastavit otočný regulátor na (provoz za denního
světla).
Časové nastavení (nastavení z výroby: 8 s):
Doba, po kterou má lampa svítit, je plynule nastavitelná v rozmezí 8 s až 35 min.
Otočný regulátor nastavený na – = nejkratší čas (8 s)
Otočný regulátor nastavený na + = nejdelší čas (35 min.)
Při nastavování oblasti záchytu se doporučuje zvolit nejkratší dobu –.
Nastavení oblasti záchytu
Krycí nálepkou, aby byly vymezeny např. pěšiny nebo sousední pozemky
Dosah 2 – 10 m, otočením senzorové čočky o 180°.
Provozní poruchy (porucha / příčina È náprava)
Bez napětí / defektní pojistka, síťový vypínač není zapnutý È nová pojistka, zapněte síťový vypínač, zkou-
šečkou napětí zkontrolujte výkon. Nezapíná / velká intenzita světla v okolí È počkejte, až bude dosaženo
prahu citlivosti nebo nastavte novou hodnotu / žárovka defektní È vyměňte žárovku / síťový vypínač È
zapněte / oblast záchytu není cíleně nastavena È znovu nastavte. Nevypíná / nízká intenzita světla v okolí
È počkejte, až bude dosaženo prahu citlivosti nebo nastavte novou hodnotu / trvalý pohyb v oblasti záchy-
tu È změňte oblast / na trvalý provoz È sériový spínač na automatický provoz. Střídavě zapíná/vypíná /
svítidlo se nenachází v oblasti záchytu È seřiďte oblast, zvětšete vzdálenost. Zapíná v nevhodnou dobu /
zaznamenává např. pohyb aut na ulici È seřiďte oblast, senzor odkloňte. Změna dosahu / jiné podmínky
prostředí È při chladném počasí snižte dosah senzoru odkloněním, při teplém počasí zvětšete dosah sen-
zoru.
Likvidace
Elektrická zařízení, příslušenstvía obaly by měly být odvezeny kekologickému opětovnému zhodnocení.
Nevyhazujte elektrická zařízení do domovního odpadu!
Jen pro země EU: V souladu splatnou evropskou směrnicí oodpadních elektrických aelektronických zaří-
zeních ajejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována aodevz-
dána kekologickému opětovnému zhodnocení.
Záruka výrobce
Tento výrobek firmy Steinel je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti,
které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní
kontrole. Firma Steinel přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce
36 měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny budou nedostatky zapříčiněné vadným
materiálem nebo výrobními vadami, přičemž záruka spočívá v opravě nebo výměně vadných částí podle
našeho rozhodnutí. Záruka se nevztahuje na škody na dílech podléhajících opotřebení rovněž i na škody
a nedostatky zapříčiněné nesprávným zacházením, údržbou anebo použitím cizích dílů. Uplatňování dalších
nároků následných škod na cizích věcech je vyloučeno. Záruka bude uznána jen tehdy, bude-li nedemonto-
vaný přístroj s krátkým popisem závady, pokladní stvrzenkou nebo fakturou (datum prodeje a razítko pro-
dejny), dobře zabalen a poslán na adresu příslušného servisu.
Servis: Naše servisní opravny provádějí rovněž opravy po uplynutí záruční doby
nebo opravy závad, na které se záruka nevztahuje. Dobře zabalený výrobek zašlete,
prosím, i v tomto případě nejbližšímu servisnímu středisku.
쎱
1
쎱
11
쎱
6
쎱
7
쎱
10
쎱
11
쎱
14
쎱
9
쎱
12
쎱
13
IS 1
i
2
4
1
3
5
6
7
8
9
10
11
12 13
14
110061989 01/2018-L
