110061989 01/2018-L

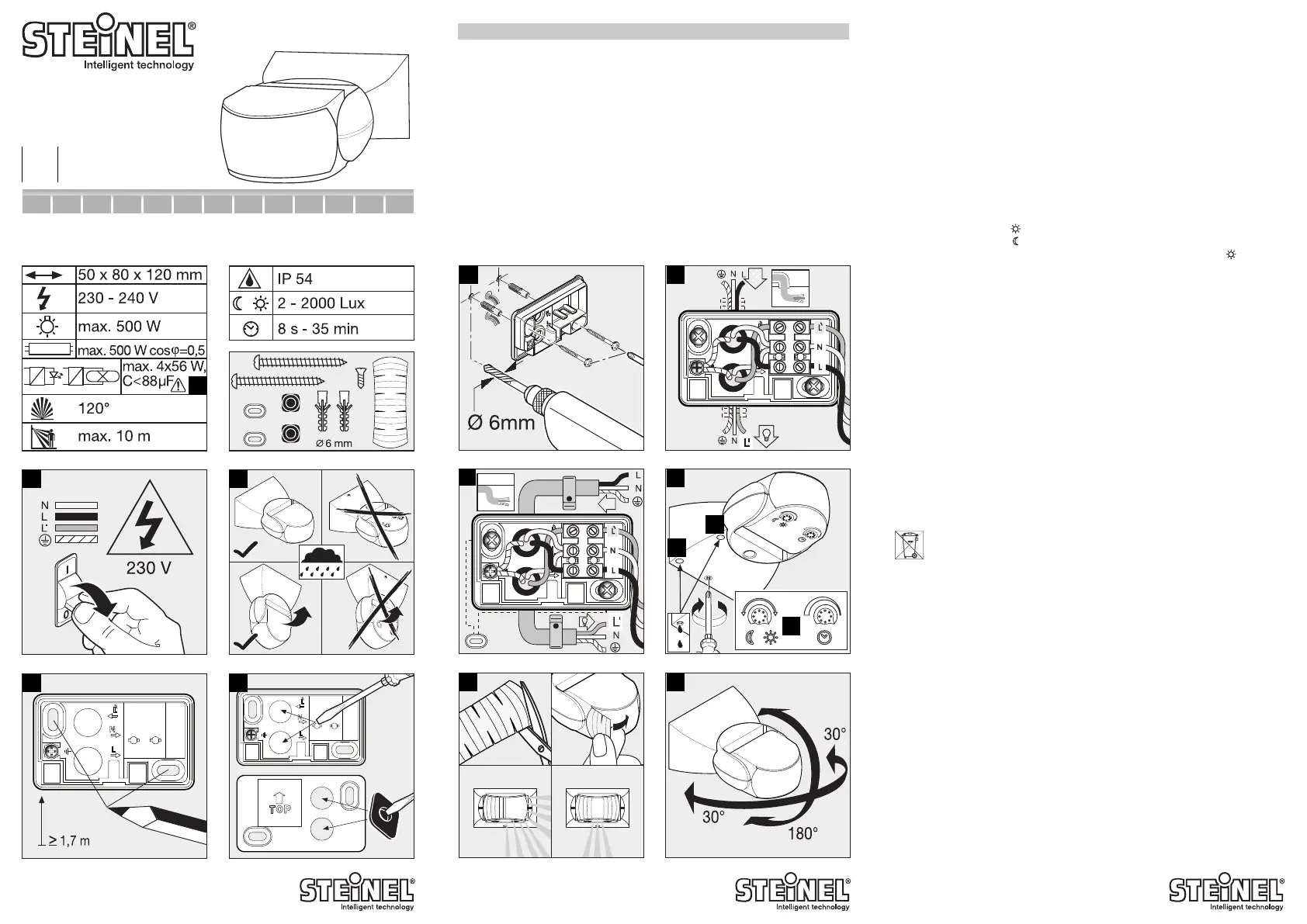

Wskazówki instalacyjne
-
L
= przewód prądowy (najczęściej czarny lub brązowy)
N
= przewód zerowy (najczęściej niebieski)
PE = przewód ochronny (o ile jest) (zielono-żółty)
przyłącze przewodu podtynkowego przyłącze przewodu natynkowego
UWAGA: W razie potrzeby przeszlifować przewód ochronny. W przewodzie zasilającym można oczywiście zainstalo-
wać wyłącznik sieciowy do ręcznego włączania/wyłączania. Ważne: Pomylenie zacisków może spowodować uszko-
dzenie urządzenia. Prosimy pamiętać, iż lampę należy zabezpieczyć wyłącznikiem ochronnym o mocy 10 A. Otwór
odpływowy skroplin ( montaż na ścianie, montaż na suficie) należy w razie potrzeby przewiercić wiertłem
o średnicy 5 mm.
Świetlówki, żarówki energooszczędne, lampy LED z elektronicznym urządzeniem stabilizacyjno-
zapłonowym (łączna pojemność wszystkich połączonych urządzeń stabilizacyjno-zapłonowych poniżej podanej
wartości) przy 230 V AC.
Działanie
Ustawianie progu czułości zmierzchowej
(Ustawienie fabryczne: praca przy świetle dziennym 2000 luksów):
Płynnie ustawiany próg czułości czujnika w zakresie 2–2000 luksów.
Pokrętło regulacyjne ustawione na = praca przy świetle dziennym ok. 2000 luksów.
P
okrętło regulacyjne ustawione na = praca o zmierzchu ok. 2 luksy.
Podczas ustawiania zasięgu czujnika przy świetle dziennym należy ustawić pokrętło regulacyjne na
(dzienny tryb pracy).
Ustawianie czasu (Ustawienie fabryczne: 8 s):
P
łynnie ustawiany czas świecenia lampy w zakresie od 8 s do 35 min.
P
okrętło regulacyjne ustawione na znaku – = najkrótszy czas (8 s)
Pokrętło regulacyjne ustawione na znaku + = najdłuższy czas (35 min.)
Podczas ustawiania zasięgu czujnika zalecamy ustawienie najkrótszego czasu świecenia –.
Nastawianie obszaru wykrywania
Poprzez naklejki kryjące, aby np. odgraniczyć nieruchomości sąsiadujące
Zakres: 2 – 10m, poprzez ruch wahadłowy przesłony czujnika o 180°.
Zakłócenia w pracy (Usterka / Przyczyna È Usuwanie)
Brak napięcia / przepalony bezpiecznik, nie włączony wyłącznik sieciowy È założyć nowy bezpiecznik, włączyć
wyłącznik sieciowy, sprawdzić przewód próbnikiem napięcia. Nie włącza się / otoczenie jest jeszcze za jasne È
zaczekać aż zostanie osiągnięty próg czułości albo ustawić na nowo / uszkodzona żarówka È wymienić żarówkę /
wyłączo-ny wyłącznik sieciowy È włączyć / niedokładnie ustawiony obszar wykrywania czujnika È wyregulować na
nowo. Nie wyłącza się / otoczenie nie jest jeszcze wystarczająco jasne È zaczekać aż zostanie osiągnięty próg
czułości albo ustawić na nowo / w obszarze wykrywania stale ktoś się porusza È zmienić obszar wykrywania /
ustawienie na tryb stałego świecenia È przełącznik dwugrupowy ustawić na tryb automatyczny. Stale włącza się
i wyłącza / lampa znajduje się w obszarze wykrywania czujnika È zmienić obszar wykrywania czujnika, zwiększyć
odstęp. Włącza się w niepożądanym momencie / czujnik rejestruje np. ruch pojazdów na ulicy È zmienić obszar
wykrywania, odchylić czujnik na dół. Zmiana zasięgu czujnika / inne temperatury otoczenia È przy niższych tem-
peraturach zmniejszyć zasięg wykrywania czujnika, odchylając go w dół, przy wyższych ustawić go wyżej.
Utylizacja
Urządzenia elektryczne, akcesoria iopakowania należy oddać do recyklingu przyjaznego środowisku.
Nie wyrzucać urządzeń elektrycznych wraz zodpadami zgospodarstw domowych!
Tylko dla krajów UE:
Zgodnie zobowiązującymi dyrektywami europejskimi wsprawie zużytych urządzeń elektrycznych ielektronicznych
oraz ich wdrażaniu do prawa krajowego nienadające się do użytkowania urządzenia elektryczne należy odbierać
osobno ipoddawać recyklingowi wsposób przyjazny środowisku.
Gwarancja producenta
Poniższy produkt firmy Steinel został bardzo starannie wykonany. Prawidłowe działanie i bezpieczeństwo użytkowa-
nia potwierdzają przeprowadzane losowo kontrole jakości oraz zgodność z obowiązującymi przepisami. Firma Steinel
udziela gwarancji na prawidłową jakość i działanie. Okres gwarancji wynosi 36 miesięcy i rozpoczyna się z dniem
sprzedaży użytkownikowi. W okresie gwarancyjnym producent usuwa braki spowodowane wadami materialowymi
lub wykonawczymi, świadczenie gwarancyjne polega na naprawie lub wymianie wadliwych części wg wyboru pro-
ducenta. Świadczenie gwarancyjne nie obejmuje szkód dotyczących części ulegających szybkiemu zużyciu, szkód
i braków spowodowanych nieprawidłowym postępowaniem z urządzeniem, nieprawidłową konserwacją lub zasto-
sowaniem części innych producentów. Wykluczone są szkody wtórne dotyczące przedmiotów obcych. Gwarancja
udzielana jest tylko w przypadku, gdy prawidłowo zapakowane urządzenie (nie rozłożone na części) wraz z krótkim
opisem nieprawidĮowości oraz z paragonem lub fakturą (z datą zakupu i pieczątką sklepu) zostanie odesłane do
odpowiedniego punktu serwisowego.
Serwis:
Po upływie okresu gwarancji albo w razie usterek nie objętych gwarancją naprawy wykonuje nasz serwis firmowy.
Prosimy o przesłanie dobrze zapakowanego przyrządu do najbliższej placówki serwisowej.
쎱
1
쎱
11
쎱
6
쎱
7
쎱
10
쎱
1
1
쎱
14
쎱
9
쎱
12
쎱
13
GWARANCJI
LATA
PRODUCENTA
G
PL POLSKI
Z
asada działania
D
la Twojego komfortu i bezpieczeństwa, na skutek ruchu, włącza się światło, alarm, a także i inne urządzenia.
W
budowany piroelektryczny czujnik na podczerwień odbiera niewidzialne promieniowanie cieplne, emitowane przez
poruszające się ciała (ludzi, zwierząt itp.). Zarejestrowane w ten sposób promieniowanie cieplne przetwarzane jest
elektronicznie i włącza podłączony odbiornik energii. Przeszkody, jak np.: mury lub szyby szklane nie pozwalają na
wykrycie promieniowania cieplnego, a zatem nie następuje włączenie lampy.
W
skazówki dotyczące bezpieczeństwa
n Przewód zasilający, który należy podłączyć przy montażu nie może być pod napięciem.
Dlatego najpierw należy wyłączyć prąd i sprawdzić brak napięcia przy pomocy próbnika napięcia.
n Podczas instalacji opisywanego urządzenia mamy do czynienia z pracą wykonywaną pod napięciem
sieciowym. Powinien ją wykonać specjalista, zgodnie z obowiązującymi w danym kraju przepisami dotyczącymi
instalacji i podłączania do zasilania elektrycznego. (np.: DE-VDE 0100, AT-ÖVE-ÖNORM E8001-1, CH-SEV 1000)
n Stosować tylko oryginalne części zamienne.
n N
ie wolno rozkładać urządzenia na części. Naprawę może wykonywać jedynie punkt serwisowy.
HU CZ SK PL RO SI HR EE LT LV
