LEGENDE:
1– Luftfilter
2– Verminderer (Druckregler)
3– Manometer
4– Druckwächter
5– Magnetventil
An den Luftfilter auf dem rückseitigen Paneel von
THOR muss ein um 5 bar (5-5,5 bar) höherer Druck
und ein Mindestdurchsatz von 100 l/min.angewandt
werden. Der Druck darf keineswegs die 6 bar
überschreiten. Der Druckregler 2 ist schon vom
Hersteller auf 4,8 bar eingestellt worden. Den Druck
durch Betätigen des Lufttest-Druckknopfs auf dem
Vorderpaneel kontrollieren und sich überzeugen, dass
das Manometer 4,8 bar anzeigt. Für den Fall, dass es
notwendig sein sollte, den Druck zu regulieren,
verweisen wir auf die im Abschnitt
STÖRUNGSSUCHE beschriebene Prozedur.
Es ist darauf zu achten, dass die pneumatischen
Anschlussleitungen nirgends geknickt oder zu lang
sind, da dies zu Problemen während des
Schnittprozesses führen könnte.
Bei einem Luftdruck unter 3 bar hemmt der
Druckwächter den Betrieb des Generators, da dieser
ungenügend ist, um ein einwandfreies Funktionieren
zu gewährleisten.
ANHEBEN DES GERÄTS
WARNUNG:
Das Gerät wiegt THOR 41K PFC 23.8 kg / 52,5
lb.
WARNHINWEISE BEI
UNSICHERER
POSITIONIERUNG
Die nicht fachgerechte Sicherung des Geräts kann
Personen verletzen.
Wenn das Gerät unsicher aufgestellt ist, schalten
Sie das Gerät nicht ein. Stellen Sie das Gerät nicht
auf Untergründe mit mehr als 10° Neigungswinkel.

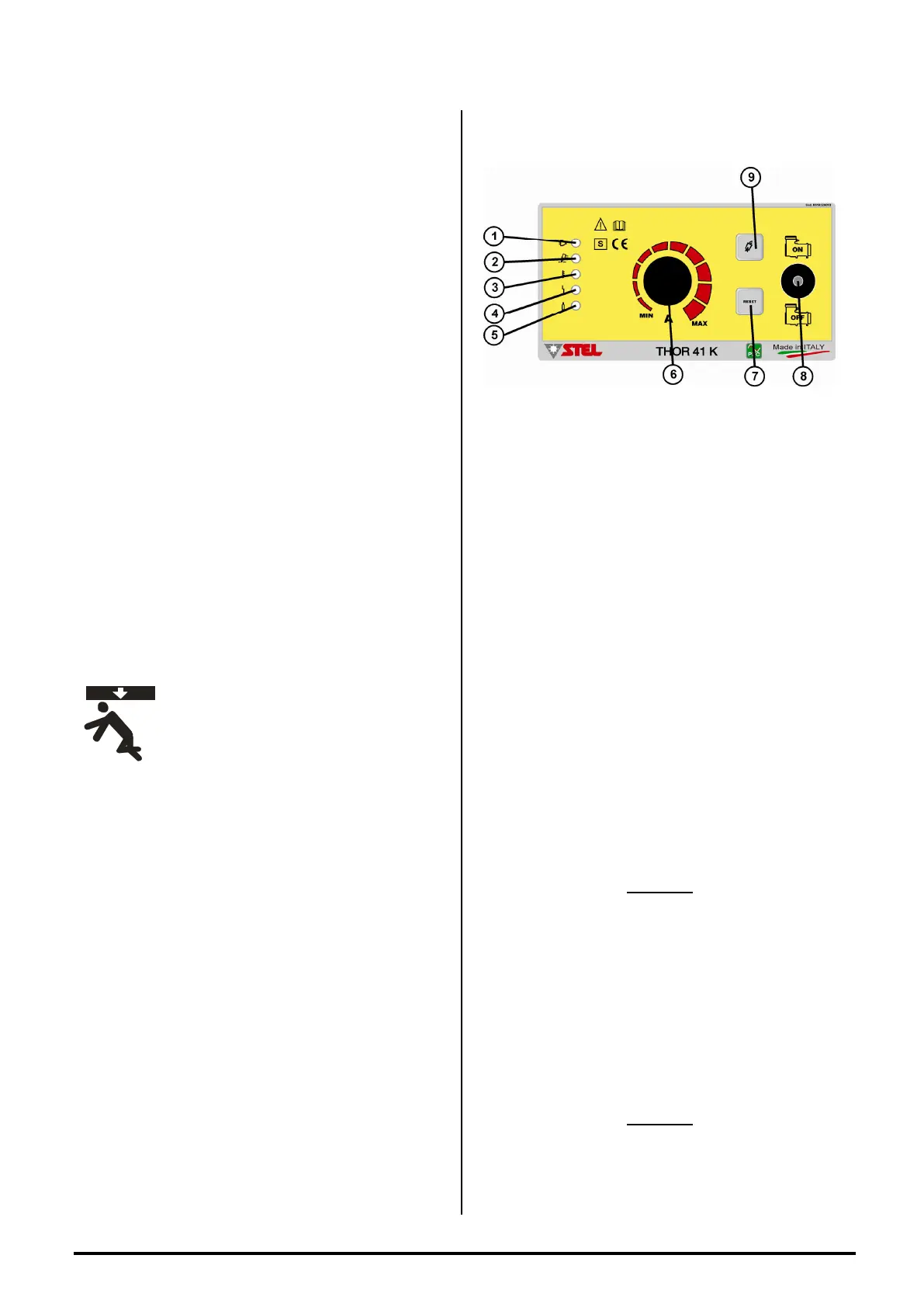

BESCHREIBUNG DER
FRONTBLENDE
1 Led Maschine unter Spannung
2 Led macchina sotto tensione
3 Led Übertemperatur
4 Led Alarm Schutzeinrichtung
5 Led Luft gegeben
6 Schnittstromregulierung
7 RESET-Druckknopf
8 Switch Compress. Interno/Esterno
9 Lufttest-Druckknopf
EINGEBAUTER
KOMPRESSOR
Diese Maschine ist mit einem eingebauten
Kompressor versehen, der es erlaubt, in Räumen,
wo keine externe Druckluftversorgung verfügbar
ist, zu arbeiten. Es genügt eine 230 V 1f
Steckdose.
INBETRIEBNAHME
Während des Gebrauchs der Maschine muss sich
der Bediener unbedingt vor sie stellen, um zu
vermeiden, dass der beim Schneiden entstehende
Rauch von den Kühlmotorventilatoren (durch die
vorderen und seitlichen Lüftungsöffnungen) in das
Maschineninnnere gesaugt wird.
HINWEIS
Beim Arbeiten mit einem externen Kompressor,
überprüfen, dass der Schalter „Externer
Kompressor“ (eingebauter Kompressor-OFF) zeigt,
um den eigebauten Kompressor zu deaktivieren.
So werden mögliche wegen dem zu hohen
externen Luftdruck Beschädigungen vermieden.
Wenn man hingegen mit einem Einbaukompressor
arbeitet und der Schalter Einbaukompressor-ON
zeigt, immer überprüfen, dass keine Luftleitung
von einem externen Kompressor an die Rückseite
der Maschine angeschlossen ist.
HINWEIS
Ein Gasvorströmautomatik von 2 Sekunden
nach dem Betätigen des Brennerdruckknopfes
zeigt dem Arbeiter, dass der Pilotlichtbogen
wird bald aktiviert.
