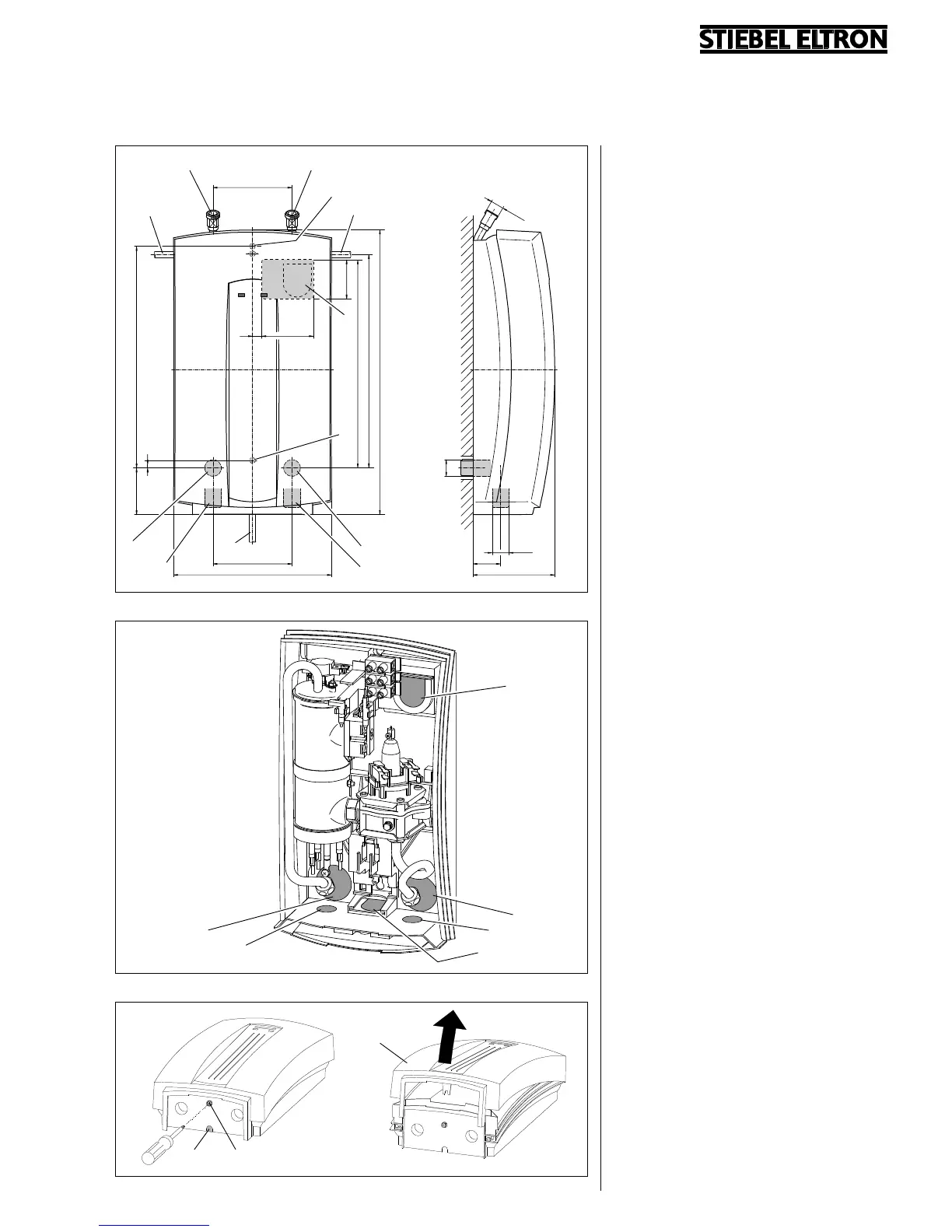

Legende Abb. 5
Anschlußmaße in mm
1 Warmwasser-Anschluß DHC ... U
2 Kaltwasser-Anschluß DHC ... U
3 Warmwasser-Anschluß
Unterputz DHC
4 Kaltwasser-Anschluß
Unterputz DHC
5 Warmwasser-Anschluß
Aufputz DHC
6 Kaltwasser Anschluß
Aufputz DHC
7 Elektrischer Anschluß DHC 3 U mit
Anschlußkabel und Netzstecker
beigelegt, Anschlußkabel DHC 6 U
bauseits
8 Elektrischer Anschluß Unterputz,
oben (DHC)
9 Elektrischer Anschluß Aufputz,
oben (DHC)
10, 11 Befestigungslöcher
7047.02
Abb. 5
12
3
4
6
7
8
99
100
6512
200
100
35
G 1/2
104
G 1/2
G 3/8
50
9
280
59
270
360
11
10
Abb. 7
7048.01
7049.01
19
17
Abb. 6
7050.01
13
14
15
15
16
16
Legende Abb. 6
13-16 Markierte Durchführungsöffnungen
in der Geräterückwand.
13 Elektroanschluß oben
14 Elektroanschluß unten (zusätzlich
Pos. 19 ausbrechen)
15 Wasseranschlüsse Unterputz
16 Wasseranschlüsse Aufputz
Gerätemontage vorbereiten
– Befestigungsschraube lösen (Pos. 17).
– Gerätekappe abnehmen (Pos. 18).
– DHC 3, DHC 4, DHC 6, DHC 8
– Kabeldurchführungen ausbrechen:
Montage oben Pos. 13
Montage unten Pos. 14
– Durchführungen für Wasseran-
schlüsse ausbrechen:
Unterputz Pos. 15
Aufputz Pos. 16
