SRPSKI
INSTALACIJA
Tehnički podaci

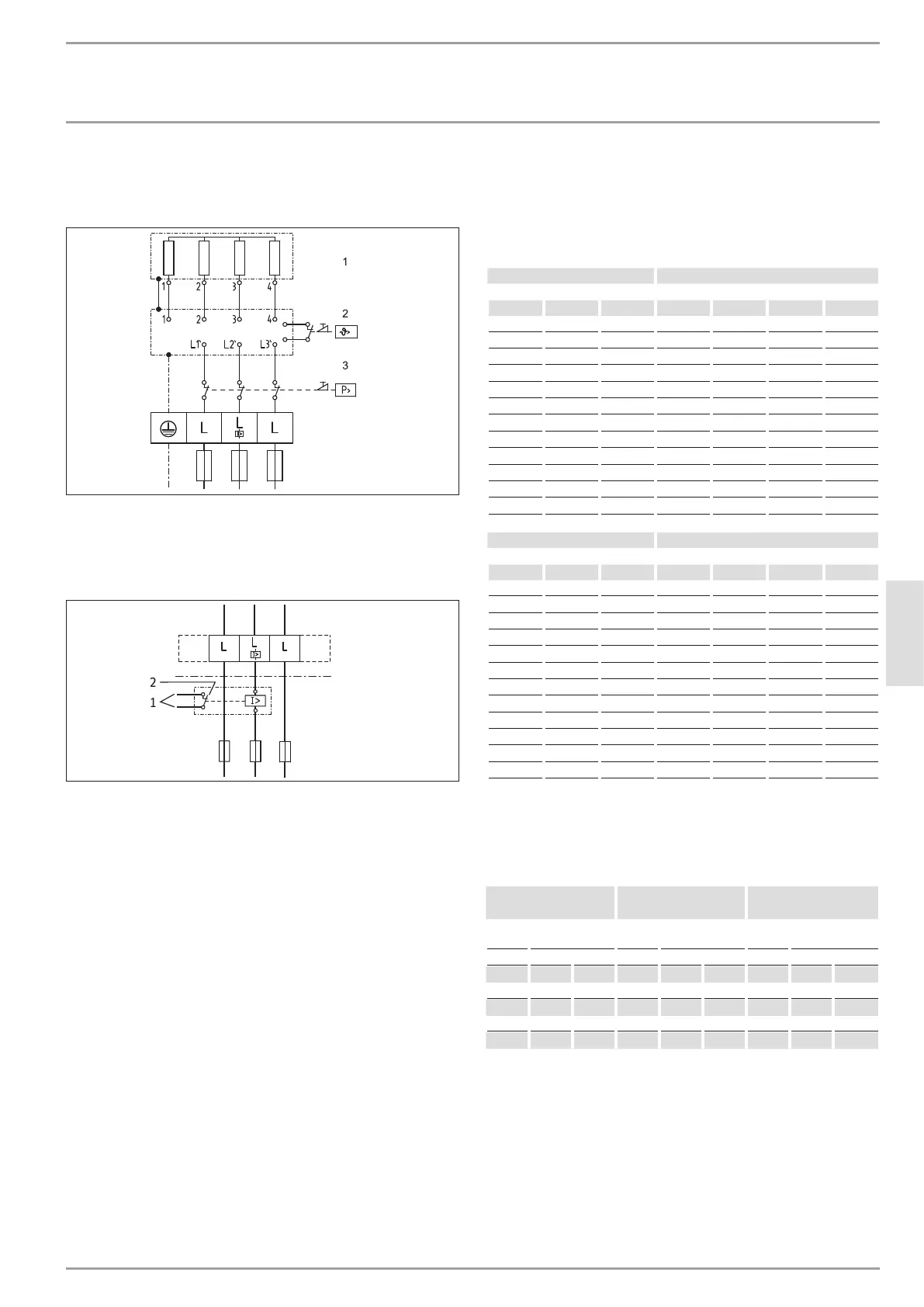

15.2 Električni plan priključivanja
3/PE ~ 380-415 V
85�02�02�0005
1 Zagrevanje
2 Sigurnosni ograničavač temperature
3 Sigurnosni ograničavač pritiska
Prioritetno uključivanje sa LR 1-A
85�02�02�0003�
2
1
1 Upravljački vod sa relejom za uključivanje 2. uređaja (npr.
grejni elektro-uređaj sa rezervoarom).
2 Kontakt za upravljanje se otvara prilikom uključenja
protočnog grejača.
15.3 Efekat tople vode
Efekat tople vode je zavisan od susednog mrežnog napona,
priključne snage uređaja i dovodne temperature hladne vode.
Nominalni napon i nominalna snaga navedeni su na pločici sa
oznakom tipa (pogledajte poglavlje "Rešavanje problema").
Priključna snaga u kW 38°C efekat tople vode u l/min.
Nominalni napon Dovodna temperatura hladne vode
380 V 400 V 415 V 5°C 10°C 15°C 20°C
16,2 7,0 8,3 10,1 12,9
16,3 7,1 8,3 10,1 12,9
18,0 7,8 9,2 11,2 14,3
19,0 8,2 9,7 11,8 15,1
19,4 8,4 9,9 12,0 15,4
21,0 9,1 10,7 13,0 16,7
21,7 9,4 11,1 13,5 17,2
22,6 9,8 11,5 14,0 17,9
23,5 10,2 12,0 14,6 18,7
24,0 10,4 12,2 14,9 19,0
24,4 10,6 12,4 15,2 19,4
25,8 11,2 13,2 16,0 20,5
Priključna snaga u kW 50°C efekat tople vode u l/min.
Nominalni napon Dovodna temperatura hladne vode
380 V 400 V 415 V 5°C 10°C 15°C 20°C
16,2 5,1 5,8 6,6 7,7
16,3 5,2 5,8 6,7 7,8
18,0 5,7 6,4 7,3 8,6
19,0 6,0 6,8 7,8 9,0
19,4 6,2 6,9 7,9 9,2
21,0 6,7 7,5 8,6 10,0
21,7 6,9 7,8 8,9 10,3
22,6 7,2 8,1 9,2 10,8
23,5 7,5 8,4 9,6 11,2
24,0 7,6 8,6 9,8 11,4
24,4 7,7 8,7 10,0 11,6
25,8 8,2 9,2 10,5 12,3
15.4 Oblasti primene / Tabela za preračunavanje
Specifični električni otpor i specifična električna provodljivost
(pogledajte poglavlje "Tabela sa podacima").
Standardni
parametar kod 15 °C 20°C 25°C
Otpor
ρ ≥
Provodljivost σ ≤ Otpor
ρ ≥
Provodljivost σ ≤ Otpor
ρ ≥
Provodljivost σ ≤
Ωcm mS/m μS/cm Ωcm mS/m μS/cm Ωcm mS/m μS/cm
900 111 1111 800 125 1250 735 136 1361
1000 100 1000 890 112 1124 815 123 1227
1100 91 909 970 103 1031 895 112 1117
1200 83 833 1070 93 935 985 102 1015
1300 77 769 1175 85 851 1072 93 933

STIEBEL ELTRON PEY 18/21/24 Specifications

General

Power Output	18/21/24 kW
Voltage	400 V
Installation	Wall-mounted
Control	Electronic
Temperature Adjustment	30-60 °C
Protection Class	IP25
Type	Instantaneous water heater
Phases	3/PE
Frequency	50/60 Hz
Nominal Current	26/30/35 A
Wire Size	4 mm²
Operating Pressure	10 bar
Water Connection	G 1/2"
