POPIS STROJE A JEHO ZÁKLADNĺCH SOUČÁSTĺ / SYMBOLY 3
1) Pracovník pověřený obsluhou tohoto stroje
může být při každodenním opakovaném používání
v běžných podmínkách vystaven hladině hluku
rovnající se nebo převyšující 85 dB (A). Používejte
ochranné brýle a chrániče sluchu.
2) Upozornění!
3) Před použitím tohoto stroje si přečtěte návod
k použití.
4) Nikdy nevystavujte dešti (nebo vlhkosti).
5) Používejte silné pracovní rukavice.
11) Směr nasazení řezných zubů řetězu
12) Brzda řetězu
13) Směr posuvu řetězu
14) Olejová nádržka
15) Napnutí řetězu
6) V případě naříznutí nebo poškození na pá je cí ho
(nebo prodlužovacího) kabelu okamžitě vy táh něte
vidlici ze zásuvky.
7) Nebezpečí zpětného vrhu (kick back)! Zpětný
vrh vyvolává náhlý a nekontrolovatelný pohyb stroje
směrem k obsluze.
8) Stroj uchopte pevně do obou rukou, abyste
umožnili dokonalé ovládání stroje a snížili riziko
zpětného vrhu.

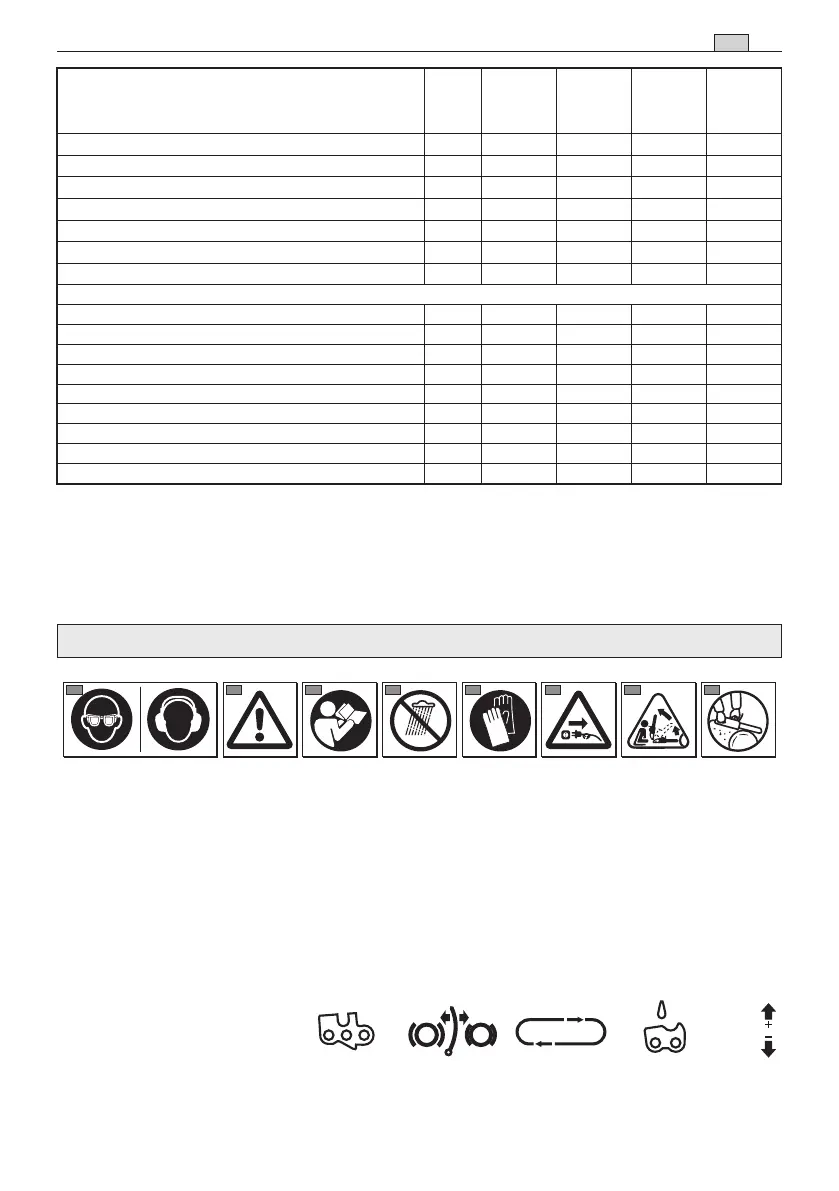

2. SYMBOLY
21 73 4 6 85
VYSVĚTLUJĺCĺ SYMBOLY
POUŽITÉ NA STROJI
(jsou– li součástí)
11 12 13 14 15
[1]
Výstraha:
Uvedená hodnota vibrací byla určena s použitím standardizovaného zařízení a může být použita jednak pro srovnání s jinými e lek trickými
za ří ze ními, jednak pro provizorní odhad zátěže prostřednictvím vibrací.
UPOZORNĚNĺ!
Hodnota vibrací se může měnit v závislosti na použití stroje a jeho výbavy a může být vyšší než uvedená hodnota.
Je třeba určit bezpečnostní a ochranná opatření uživatele, která musí vycházet z odhadu zátěže produkované vibracemi v reál ných pod mín
kách použití. Za tímto účelem je třeba vzít v úvahu všechny fáze cyklu činnosti, jako například vypnutí a činnost na prázd no.
Maximální hodnoty hlučnosti a vibrací [1] Model
A 180 E
C 1.8 E • C 1.8
ET SE 1814
SE 1814 Q
SE 2014
SE 2014 Q
A 200 E • XC 120 Q
CP 2.0 Q
C 2.0 E • C 2.0 ET
SE 2016
SE 2016 Q
A 220 EQ
C 2.2 E • C 2.2 ET
SE 2216
SE 2216 Q
Úroveň ekvivalentního akustického tlaku na ucho obsluhy dB(A) 94,3 95,1 95,1 96,1
– Nepřesnost měření dB(A) 3 3 3 3
Úroveň naměřeného akustického výkonu dB(A) 104,6 104,5 104,5 104,8
– Nepřesnost měření dB(A) 2,4 2,4 2,4 2,4
Zaručená úroveň akustického výkonu dB(A) 107 107 107 107
Úroveň vibrací m/s
2
4,686 4,916 4,916 5,285
– Nepřesnost měření m/s
2
1,5 1,5 1,5 1,5
TECHNICKÉ ÚDAJE
Napájecí napětí V~ 230 - 240 230 - 240 230 - 240 230 - 240
Napájecí frekvence Hz 50 50 50 50
Ochrana pred přetížením A 16 16 16 16
Výkon motoru W 1800 2000 2000 2200
Délka vodicí lišty cm 35 35 40 40
Délka řezu cm 33,5 33,5 38,5 38,5
Rychlost řetězu m/s 14 14 14 14
Hmotnost kg 5,00 5,05 5,30 5,42
Olej ml 130 130 130 130
