6
SVENSKA
SV
Bruksanvisning i original
1 ALLMÄNT
Denna symbol betyder VARNING.
Allvarlig personskada och/eller
egendomsskada kan bli följden om inte
instruktionerna följs noga.
Före start skall denna bruksanvisning
samt bifogade trycksak
"SÄKERHETSFÖRESKRIFTER"
läsas noga.

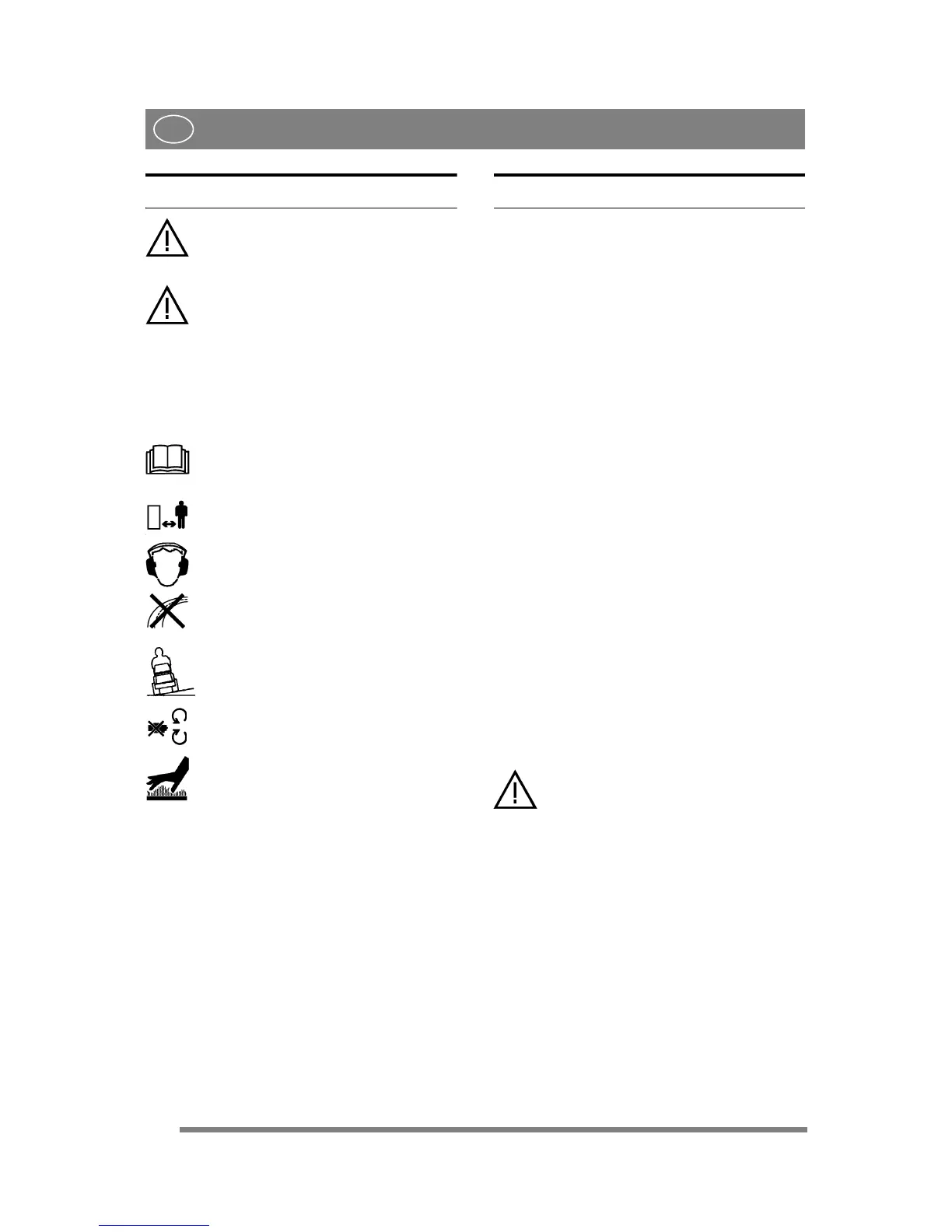

1.1 SYMBOLER
Följande symboler finns på maskinen för att
påminna om den försiktighet och uppmärksamhet
som krävs vid användning och underhåll.
Symbolerna betyder:
Var ni ng!
Läs instruktionsbok och säkerhetsmanual
före användning av maskinen.
Var ni ng!
Se upp för utkastade föremål. Håll
åskådare borta.
Var ni ng!
Använd alltid hörselskydd.
Var ni ng!
Denna maskin är ej avsedd att köras på
allmän väg.
Var ni ng!
Maskinen, med monterade
originaltillbehör, får köras i maximalt 10°
lutning oavsett riktning.
Var ni ng!
Klämrisk föreligger. Håll händer och
fötter borta från midjestyrningen.
Var ni ng!
Risk för brännskador. Berör inte
ljuddämparen/katalysatorn.
1.2 HÄNVISNINGAR
1.2.1 Figurer
Figurerna i denna bruksanvisning är numrerade 1,
2, 3, osv.
Detaljer inne i figurerna är märkta A, B, C, osv.
Hänvisning till detalj C i figur 2 skrivs “2:C”.
1.2.2 Rubriker
Rubrikerna i denna bruksanvisning är numrerade
enligt nedanstående exempel:
“1.3.1 Allmän säkerhetskontroll” är en
underrubrik till “1.3 Säkerhetskonroll” och ingår i
densamma.
Vid hänvisning till rubriker anges oftast endast
rubrikens nummer. T.ex. “Se 1.3.1”.
2 BESKRIVNING
2.1 DRIVNING
2.1.1 HST
Maskinen är bakhjulsdriven.
Bakaxeln är försedd med en hydrostatisk växellåda
med steglös utväxling framåt och bakåt.
För att underlätta svängar är bakaxeln även försedd
med differential.
Frontmonterade redskap drivs via kilremmar.
2.1.2 4WD
Maskinen är 4-hjulsdriven. Kraften från motorn
till drivhjulen överförs hydrauliskt. Motorn driver
en oljepump vilken pumpar olja genom bakre och
främre axeldrivningarna.
Framaxeln och bakaxeln är seriekopplade, vilket
gör att framhjulen och bakhjulen tvingas att rotera
med samma varvtal.
För att underlätta svängar är båda axlarna försedda
med differential.
Frontmonterade redskap drivs via kilremmar.
2.2 STYRNING
Maskinen är midjestyrd. Detta innebär att ramen är
delad i en främre och en bakre del, vilka kan vridas
i förhållande till varandra.
Midjestyrningen gör att maskinen kan svänga med
extremt liten radie runt träd och andra hinder.
2.3 SÄKERHETSSYSTEM
Maskinen är utrustad med ett elektriskt
säkerhetssystem. Säkerhetssystemet avbryter vissa
aktiviteter som kan medföra fara vid felmanöver.
T.ex. kan motorn endast startas om pedalen
koppling-parkeringsbroms är nedtryckt.
Säkerhetssystemets funktion skall alltid
kontrolleras före varje användning.
2.4 REGLAGE
2.4.1 Redskapslyft, mekanisk (1:A)
För att växla mellan arbetsläge och transportläge:
1. Trampa ned pedalen helt.
2. Släpp sakta upp pedalen.
