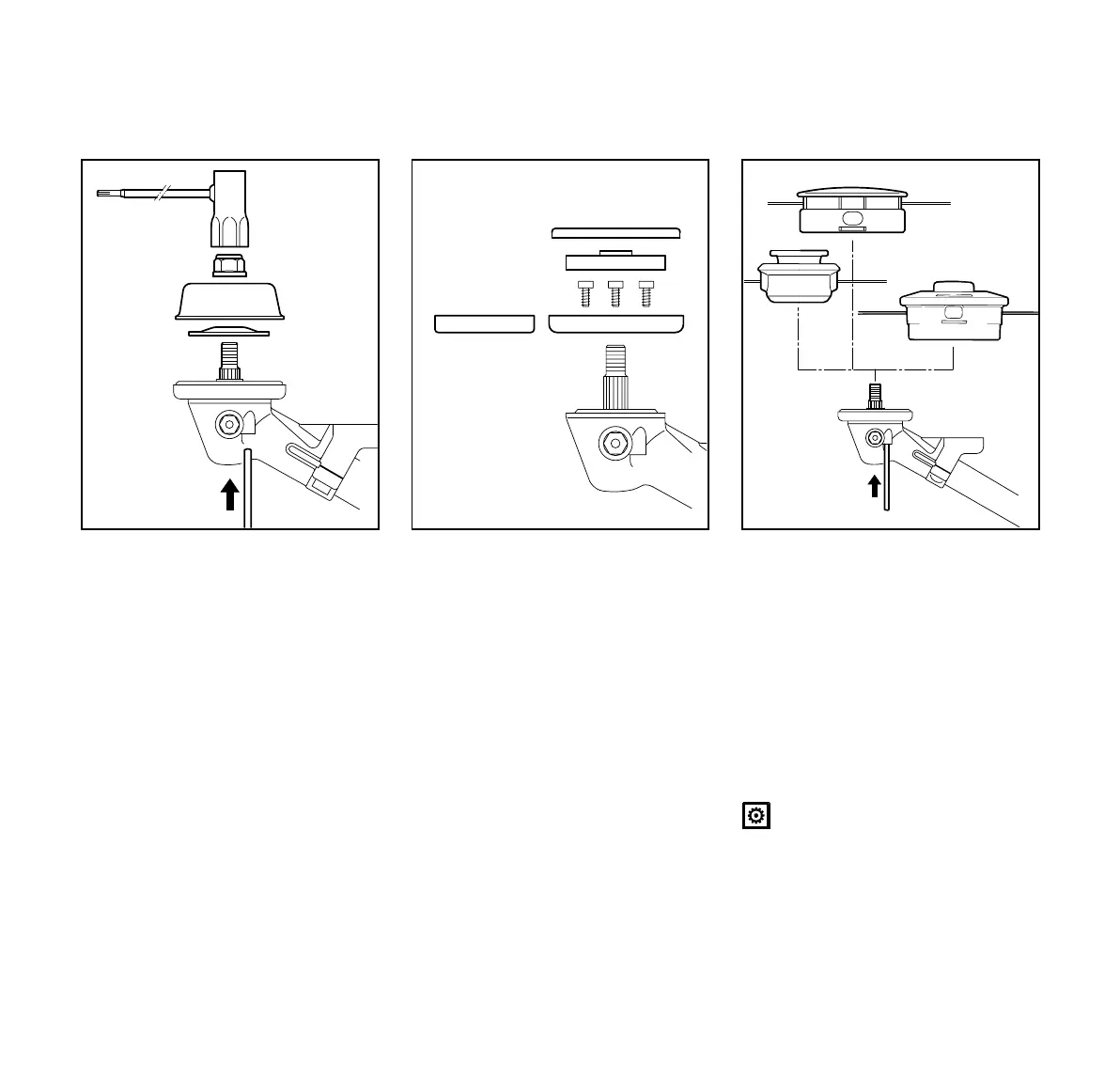

Bloqueo del eje impulsor
: Inserte el pasador de tope (1) en la
cavidad (2) del mecanismo hasta
donde tope, aplicando una ligera
presión.
: Gire el eje de salida hasta que el
pasador de tope encaje en posición.
: Use la llave combinada (3) para
aflojar y destornillar la tuerca (4) en
sentido horario.
: Quite la placa de refuerzo (5) y la
arandela de empuje (6).
El anillo protector (7) para aplicaciones
de segado y la arandela protectora (8)
deben instalarse para proveer máxima
protección contra pasto cortado al
utilizar las herramientas segadoras.
Antes de instalar una sierra circular:
: Saque la arandela protectora (8) y
extraiga la placa de empuje (9).
: Saque el anillo protector (7) para los
trabajos de segado.
: Instale el anillo protector (10) para
las cuchillas de sierra y la placa de
empuje.
Cabeza segadora SuperCut de
STIHL
Cabeza segadora AutoCut de
STIHL
Cabeza segadora TrimCut de
STIHL
: Bloquee el eje de salida con el
pasador de tope.
: Atornille la cabeza de corte en
sentido contrahorario en el eje de
salida (11) y apriétela bien firme
Quite el pasador de tope.
Retiro de la cabeza segadora
: Bloquee el eje de salida.
: Destornille la cabeza segadora en
sentido horario.
Montaje de las herramientas
de corte
1
2
3
4
5
6
256BA006 KN
7
8
9
10
256BA007 KN
11
256BA000 KN
