2.2 Označení varovných odkazů v textu
VAROVÁNÍ
Odkaz upozorňuje na nebezpečí, která mohou vést k těžkým
úrazům či usmrcení.
► Uvedená opatření mohou zabránit těžkým úrazům či
usmrcení.
UPOZORNĚNÍ
Odkaz upozorňuje na nebezpečí, která mohou vést k
věcným škodám.
► Uvedená opatření mohou zabránit věcným škodám.
2.3 Symboly v textu

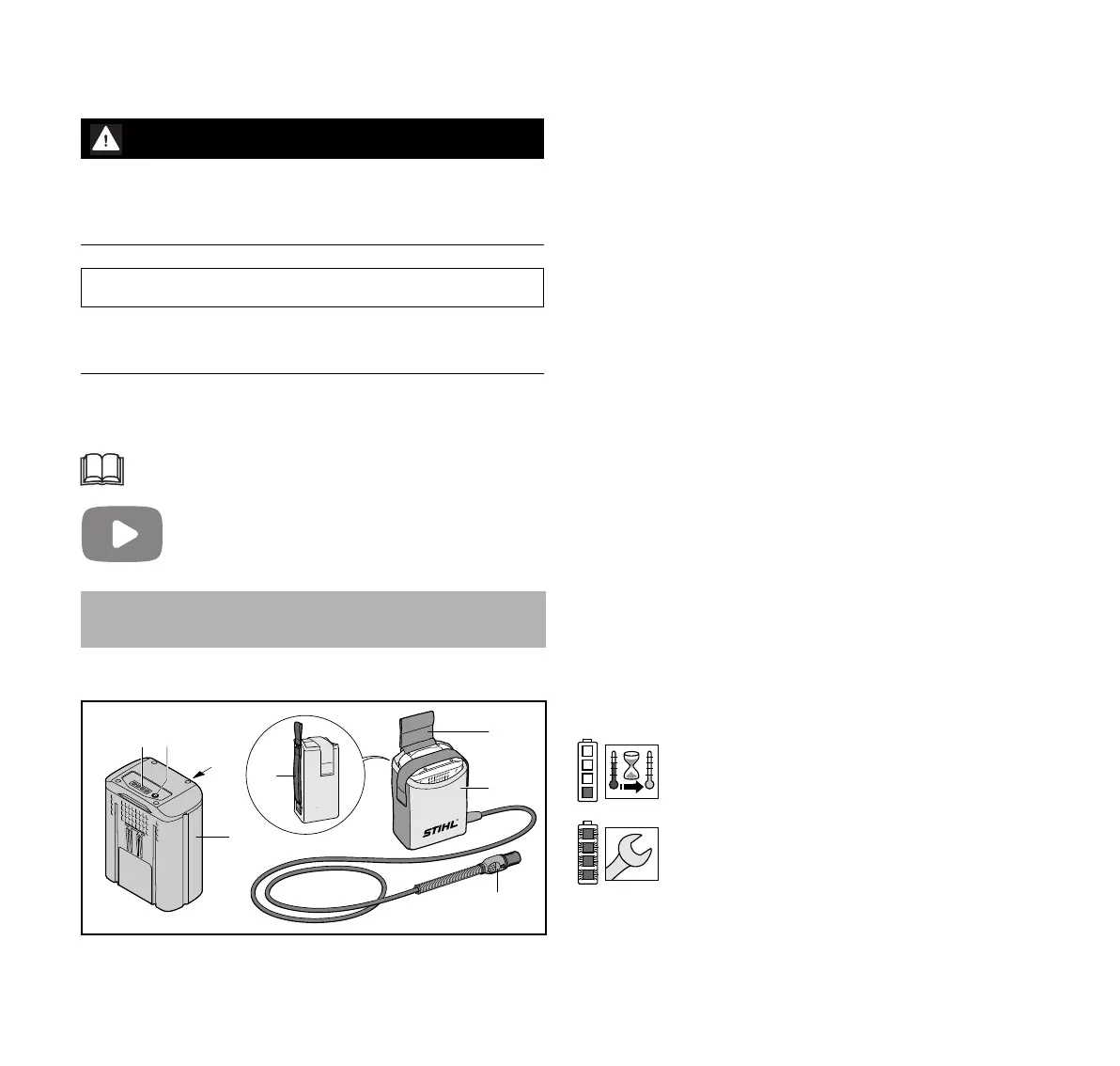

3.1 "Opasková brašna AP s připojovacím kabelem"
1SvětlaLED
Světla LED signalizují stav nabití akumulátoru a
poruchy.
2 Tlačítko
Tlačítko aktivuje světla LED na akumulátoru.
3Akumulátor
Akumulátor napájí akumulátorový výrobek energií.
4Pás
Pás drží opaskovou brašnu na opasku.
5 Přezka
Přezka drží připojovací kabel na opaskové brašně.
6 Opasková brašna
V opaskové brašně je uložen akumulátor.
7 Připojovací kabel
Připojovací kabel spojuje opaskovou brašnu s
akumulátorovým výrobkem STIHL se zdířkovou
zásuvkou nebo s adaptérem AP.
8 Zástrčka připojovacího kabelu
Zástrčka připojovacího kabelu spojuje připojovací kabel
s akumulátorovým výrobkem STIHL se zdířkovou
zásuvkou nebo s adaptérem AP.
# Výkonový štítek s výrobním číslem
3.2 Symboly
Tyto symboly se mohou nacházet na akumuátoru a mají
následující význam:
Tento symbol odkazuje na kapitolu v tomto návodu k
použití.
K této kapitole je k dispozici video.
3 Přehled
5
1
3
8
0000-GXX-3415-A0
2
7
#
6
4
1 LED svítí červeně. Akumulátor je příliš teplý
nebo příliš studený.
4LED blikají červeně. V akumulátoru je
porucha.
