Stihl BR 420 - Armado del Soplador

48
español / EE.UU
BR 340, BR 340 L, BR 420, BR 420 C
Montaje del codo
Una llave combinada y un destornillador
para el carburador se guardan en el lado
inferior del soplador.
El cable del acelerador ya está
conectado y no debe retorcerse
durante el armado.

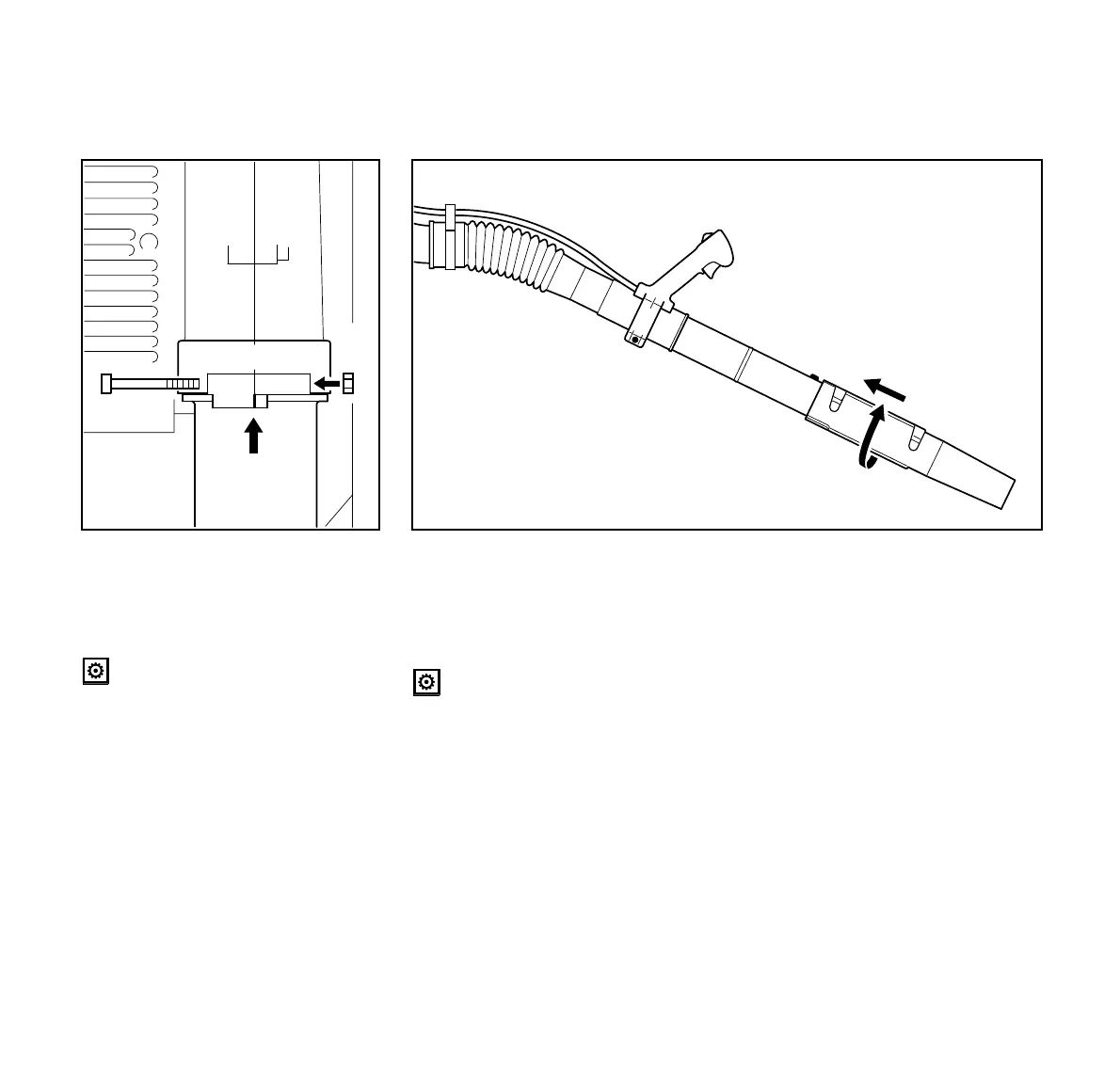

: Empuje el codo (1) en el tubo corto
(2) hasta donde llegue – los topes
del codo y del eje corto de la caja
del ventilador deberán quedar ali-
neados entre sí.
: Coloque la tuerca (3) en el rebajo
hexagonal del tubo corto.
: Inserte el tornillo en la tuerca del
otro lado y apriételo con modera-
ción – debe ser posible girar el
codo.
: Fije el cable del acelerador (4) a la
manguera con pliegues usando el
retenedor (5).
Montaje del tubo soplador con
boquilla recta*
Utilice la máquina sólo con el tubo
soplador y boquilla apropiadamente
instalados.
: Empuje el tubo soplador (6) dentro
de la manguera con pliegues (7).
: Empuje la boquilla (8) sobre el tubo
(6) a la posición "a" (larga) o "b"
(corta), hasta alcanzar el vástago
(9), y gírela en el sentido indicado
por la flecha (sentido horario) para
trabarla en posición.
* vea “Guía para el uso de este
manual”
: Gire la manguera con pliegues (7)
en sentido contrahorario hasta que
tope y déjela en esa posición.
: Gire el mango de control (10) en
sentido contrahorario a la posición
horizontal y apriete el tornillo de fija-
ción (11).
Armado del soplador
353BA002 KN
2
3
1
373BA033 KN
7
4
8
10
6
11
5
9
a
b
