Stihl FC 90 - Page 58

FC 90
español / EE.UU
56

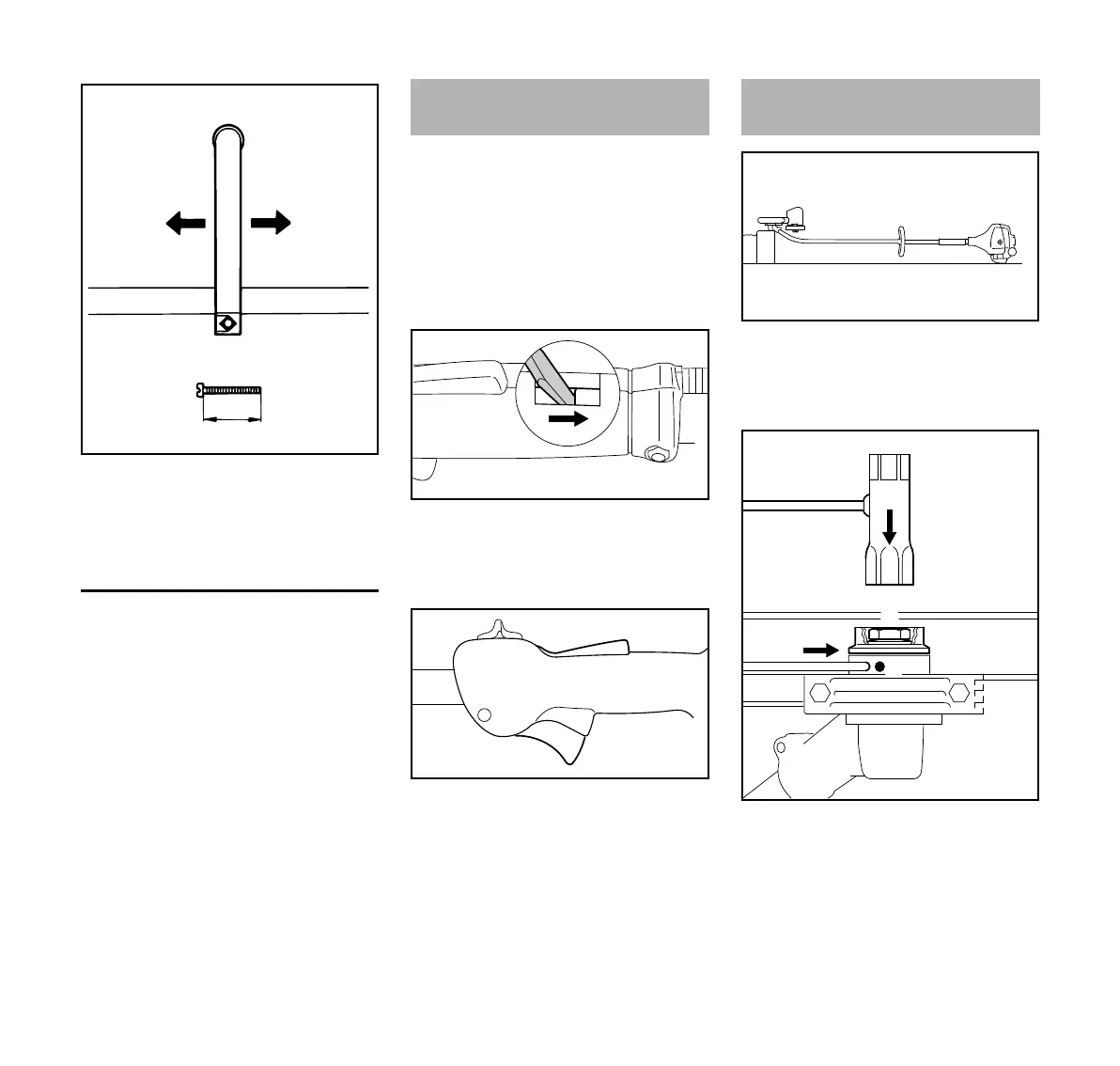

N Coloque la tuerca cuadrada (4) en
el mango tórico, meta el tornillo de
fijación (5) desde el lado opuesto y
apriételo firmemente.
Ajuste del mango tórico
N Alinee el mango tórico y colóquelo
en la posición más cómoda.
N Afloje el tornillo (5).
N Mueva el mango tórico a lo largo del
tubo de mando según sea
necesario – apriete el tornillo
firmemente.
El ajuste correcto del cable del
acelerador es necesario para el
funcionamiento correcto en las
posiciones de máxima aceleración,
arranque y marcha en vacío.
N Ajuste el cable del acelerador
solamente cuando la unidad esté
completa y correctamente armada.
N Utilice una herramienta adecuada
para empujar la pieza deslizante
hasta el extremo de la ranura (vea
la ilustración).
N Pulse el bloqueo (1) y oprima el
gatillo de aceleración (2)
(aceleración máxima) – esto ajusta
el cable del acelerador
correctamente.
N Apoye la bordeadora motorizada
sobre la parte trasera con el punto
de montaje de la cuchilla (1) hacia
arriba.
N Introduzca el pasador de tope (2) o
el destornillador – vea "Accesorios
especiales" – hasta fondo en el
agujero (3) – aplique un poco de
presión y muévalo hacia adelante y
atrás junto con la arandela de
343BA023 KN
5
4
50 mm
( 2" )
Ajuste del cable del
acelerador
002BA163 KN
2
1
002BA161 KN
Montaje de la cuchilla
241BA006 KN
1
6
3
2
4
5
241BA011 KN
