Pida al concesionario que sustituya la
rueda reguladora de profundidad
desgastada. STIHL recomienda que un
concesionario STIHL autorizado efectúe
los trabajos de mantenimiento y
reparación.

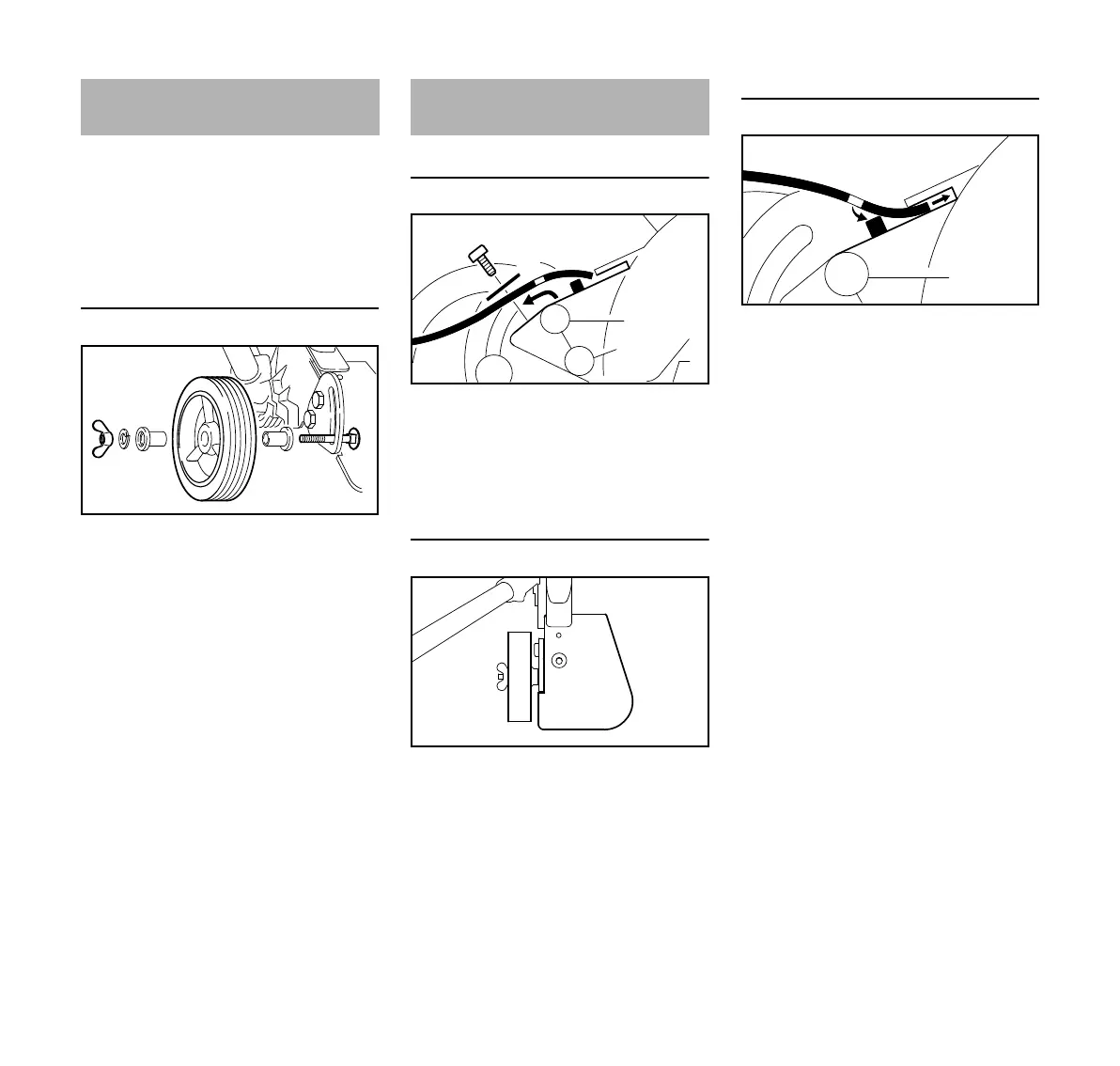

Rueda reguladora de profundidad
N Las roscas de la punta del
tornillo (1) tienen pasta selladora
para que la tuerca mariposa (2)
quede apretada y no se pierda.
Es necesario aplicar una fuerza de
torsión extremadamente alta para
poder quitar la tuerca mariposa del
tornillo. No se puede garantizar la
eficacia de la pasta selladora si las
piezas se vuelven a armar. En tal caso,
pida al concesionario autorizado para
servicio que sustituya el tornillo con la
tuerca mariposa.
Retiro de la faldilla
N Afloje y quite el tornillo (1).
N Quite la arandela (2).
N Quite la faldilla (3) de la orejeta (4) y
sáquela del deflector.
Posición de la faldilla
N Posicione la faldilla (3)
correctamente con respecto a la
rueda reguladora de
profundidad (5): La rueda está a la
izquierda – la faldilla debe
extenderse a la derecha.
Montaje de la faldilla
N Meta la faldilla (3) en la ranura del
deflector hasta que pueda
engancharse en la orejeta (4).
N Coloque la arandela en el tornillo.
N Inserte el tornillo y apriételo bien
firme.
Sustitución de la rueda
1
241BA024 KN
2
Sustitución de la faldilla
3
4
241BA009 KN
1
2
5
241BA015 KN
3
241BA017 KN
3
4
