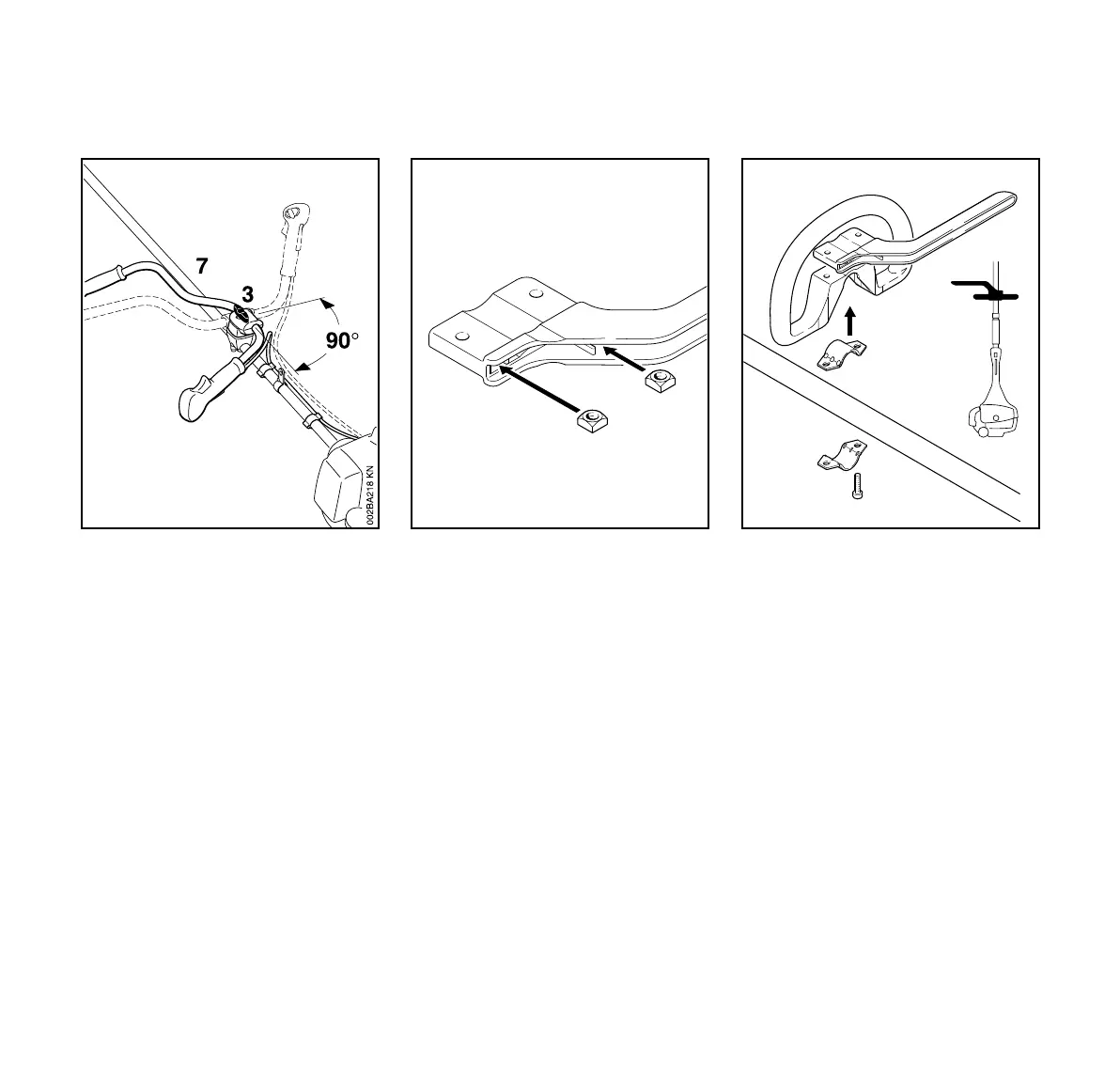

Giro del manillar
Posición de transporte:
: Suelte el tornillo mariposa (3) y des-
torníllelo hasta que el manillar (7)
pueda girarse en sentido horario.
: Gire el manillar en 90° y luego gire
hacia abajo los mangos.
: Apriete el tornillo mariposa firme-
mente.
Posición de trabajo:
: Invierta la secuencia anterior para
girar los mangos hacia arriba y girar
el manillar en sentido contrahorario.
Mango tórico con barra de
defensa
: Inserte las tuercas cuadradas (1) en
la barra de defensa (2).
: Alinee los agujeros.
: Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de mando
(5).
: Instale la abrazadera (6) y coloque
la barra de defensa (2) en posición.
: ¡Observe la posición correcta!
: Alinee los agujeros.
: Inserte los tornillos (7) en los aguje-
ros y atorníllelos en la barra de
defensa hasta donde topen.
: Prosiga a "Fijación del mango
tórico".
Montaje del mango tórico
2
002BA098 KN
1
1
5
4
002BA099 KN
2
3
6
7
