español / EE.UU
FS 120, FS 120 R, FS 200, FS 200 R, FS 250, FS 250 R

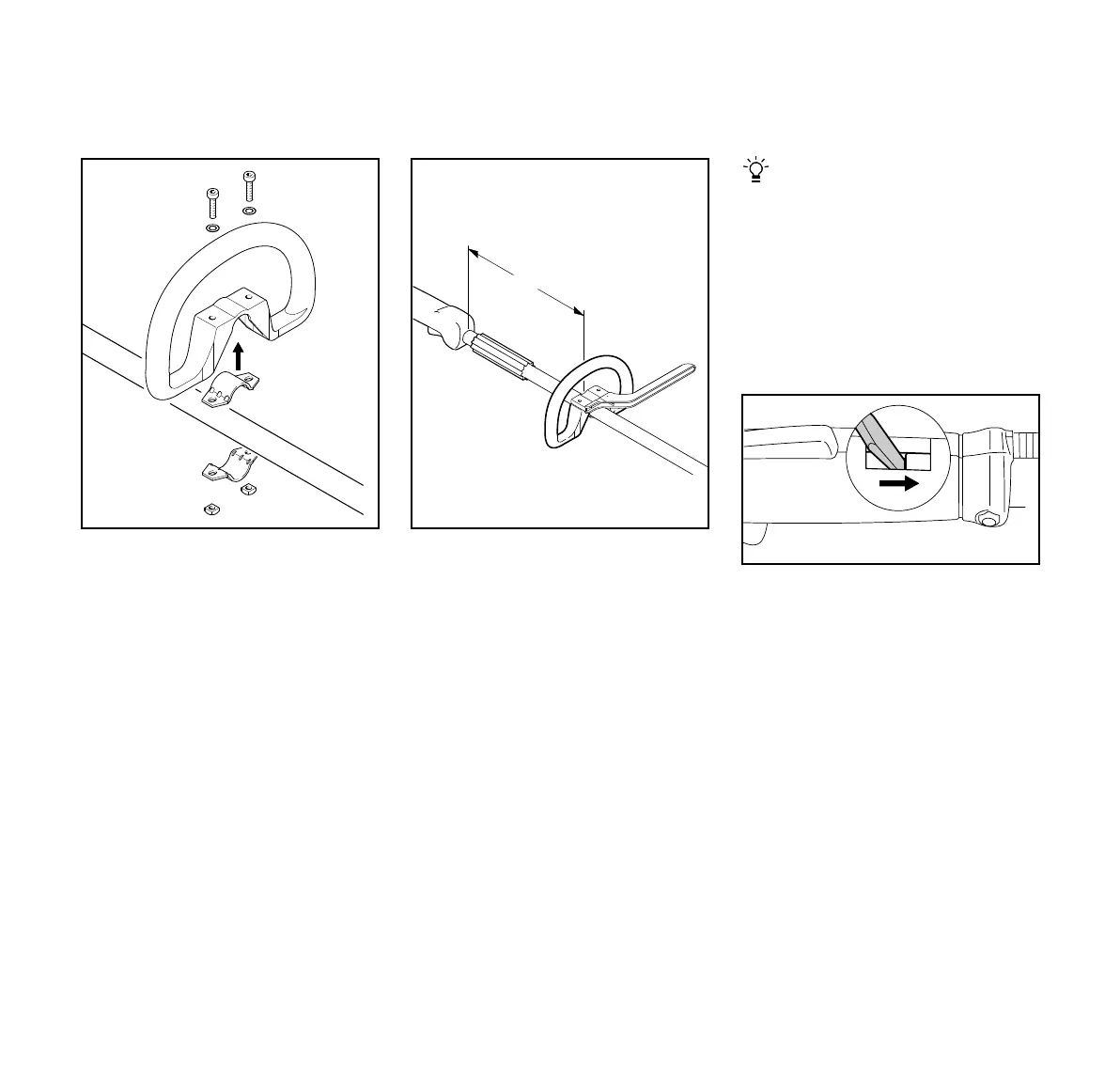

Mango tórico sin barra de
defensa
: Coloque la abrazadera (3) en el
mango tórico (4) y ponga los dos en
posición contra el tubo de mando
(5).
: Instale la abrazadera (6) y alinee los
agujeros.
: Coloque las arandelas (7) en los tor-
nillos (8) e introduzca los tornillos en
los agujeros. Atornille las tuercas
cuadradas (1) hasta el tope.
: Prosiga a "Fijación del mango
tórico".
Fijación del mango tórico
: Fije el mango tórico (4) aprox. a 20
cm (8 pulg) (A) delante del mango
de control (9).
: Alinee el mango tórico.
: Apriete los tornillos firmemente y, si
es necesario, trabe las tuercas.
: El manguito (10) es un artículo
específico al país y debe colocarse
entre el mango tórico y el mango de
control.
Un cable del acelerador correcta-
mente ajustado es necesario para el
funcionamiento correcto en las pos-
iciones de máxima aceleración,
arranque y ralentí.
Ajuste el cable del acelerador úni-
camente después de haber armado
la máquina completamente – la
manija debe estar en la posición de
funcionamiento normal.
: Utilice una herramienta adecuada
para empujar la pieza deslizante
hasta la parte inferior de la ranura
(vea la ilustración).
4
5
002BA136 KN
1
6
1
3
8
7
8
7
10
9
4
002BA147 KN
A
Ajuste del cable del
acelerador
002BA163 KN
