81FS 120, FS 120 R, FS 200, FS 200 R, FS 250, FS 250 R
español / EE.UU

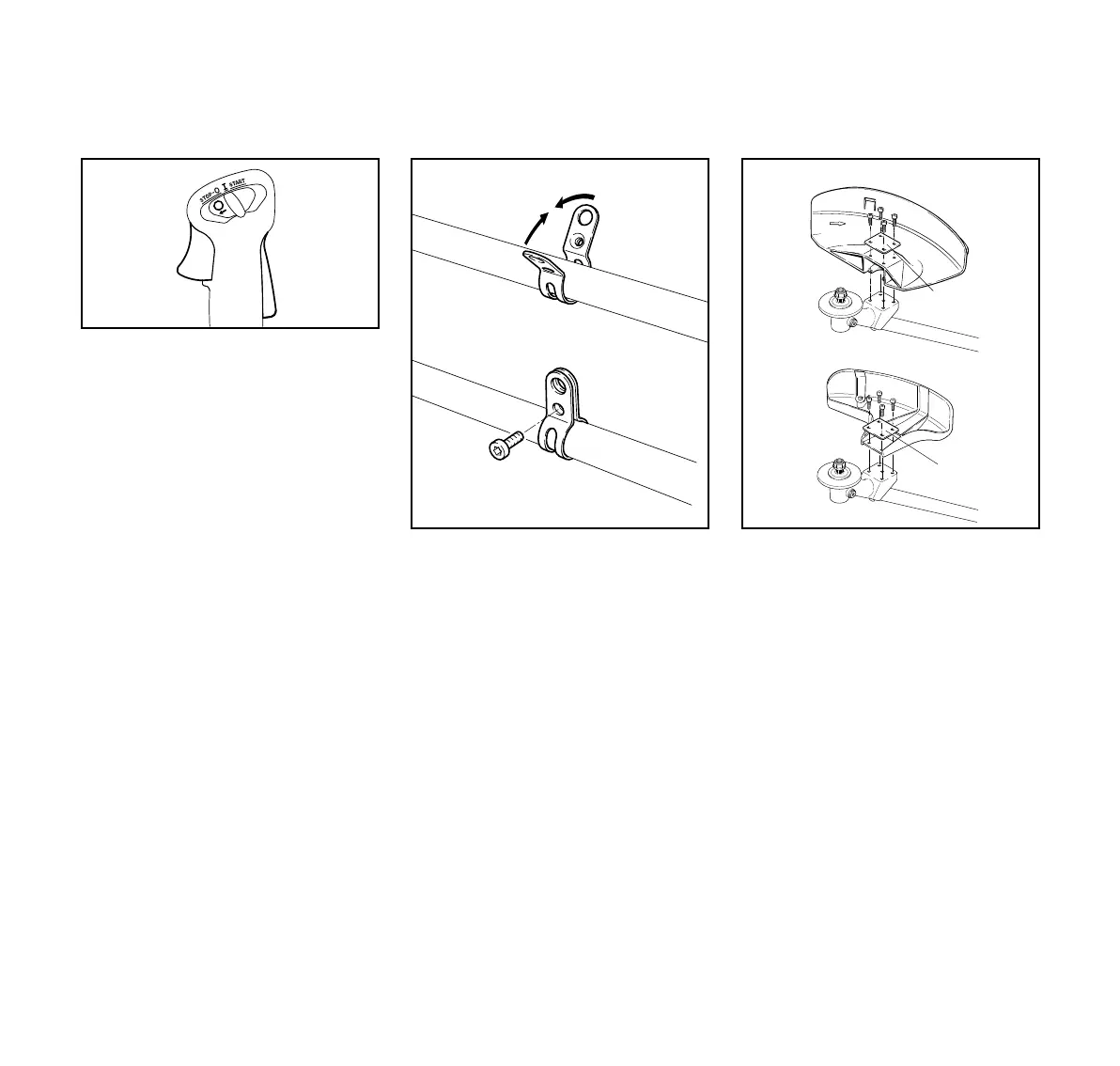

: Oprima el bloqueo (1) y oprima el
gatillo de aceleración (2) (acelera-
ción máxima) – esto ajusta el cable
del acelerador correctamente.
: Para la posición de la argolla de
transporte
1)
consulte la sección
"Piezas y controles"
: Coloque la abrazadera (1) con el
agujero roscado hacia el lado
izquierdo del tubo de mando.
: Apriete juntos los dos extremos de
la abrazadera y sosténgala en esa
posición.
: Inserte el tornillo M6 x 14 (2).
: Alinee la argolla de transporte.
: Apriete el tornillo firmemente.
1) Parte del equipo estándar o disponi-
ble como un accesorio especial
Montaje del deflector
1 = Deflector aprobado para todas las
herramientas segadoras.
2 = Deflector aprobado para utilizarse
con cabezas segadoras sola-
mente.
: Coloque el deflector en el meca-
nismo.
: Instale la placa (3) y alinéela.
: Inserte los tornillos de M5 x 18 y
apriételos firmemente.
STOP
249BA017 KN
1
2
Colocación de la argolla de
transporte
002BA142 KN
1
2
1
Montaje del deflector
002BA102 KN
1
3
2
3
