Stihl FS 120 User Manual

82
español / EE.UU
FS 120, FS 120 R, FS 200, FS 200 R, FS 250, FS 250 R

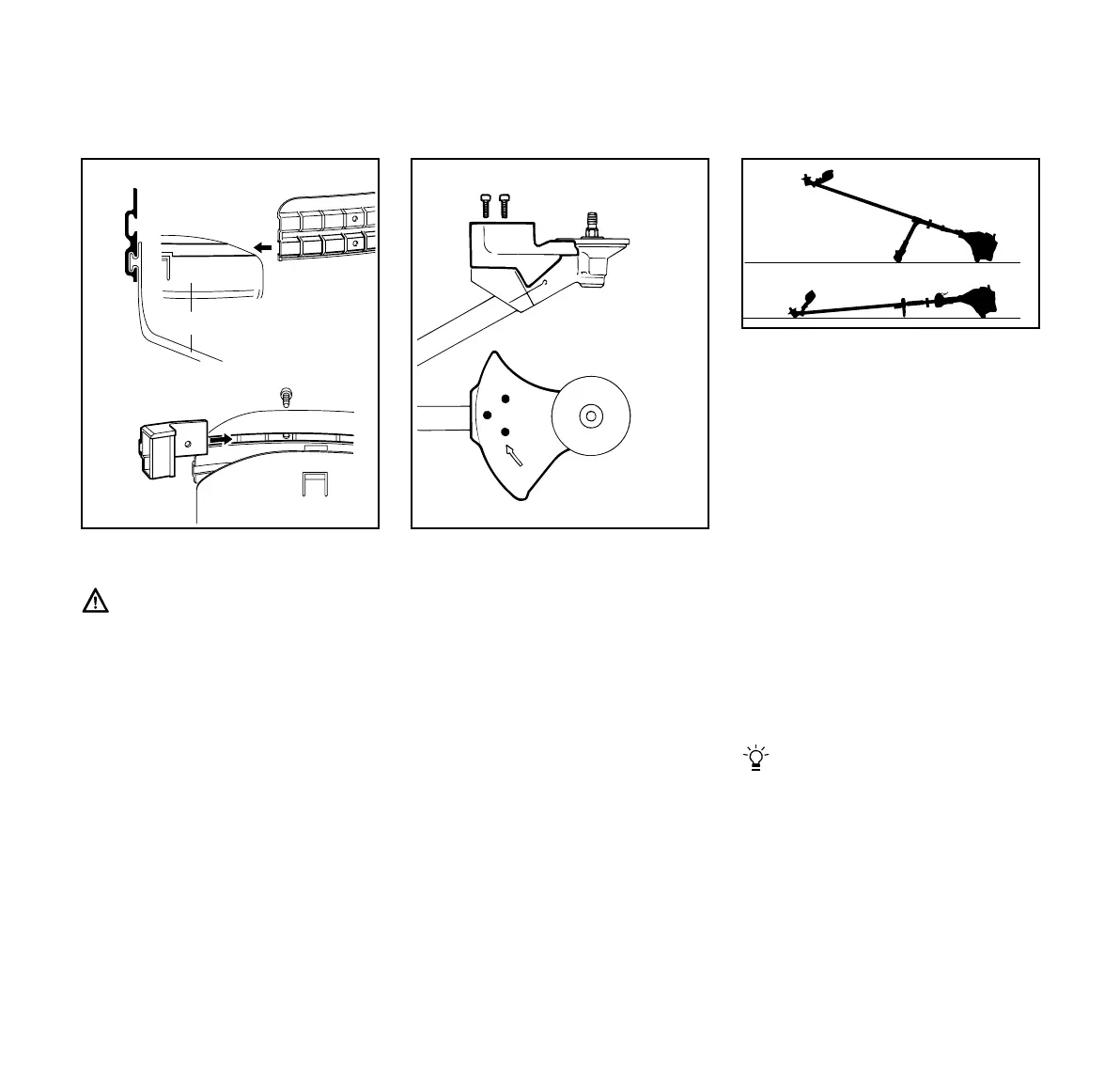

Instalación de la faldilla y cuchilla
Estas piezas deben instalarse en el
deflector (1) cuando se utiliza una
cabeza segadora:
: Deslice la ranura guía inferior de la
faldilla (4) en el deflector (1) – debe
encajar a presión en su lugar.
: Empuje la cuchilla (5) dentro de la
ranura guía superior en la faldilla y
alinéela con el primer agujero.
: Coloque el tornillo y apriételo firme-
mente.
Montaje del tope
: Siempre instale el tope (6) cuando
se use una sierra circular.
: Coloque el tope en la pestaña del
mecanismo.
: Coloque los tres pernos M 5 x 18 (7)
y apriételos bien firmes.
Preparaciones
: Apoye la cortadora de matorrales
en el suelo sobre su parte trasera
con el mecanismo vuelto hacia
arriba.
Tornillería de montaje
para herramientas de corte
La tornillería de montaje suministrada
depende de la herramienta de corte
incluida como equipo original con la
nueva cortadora de matorrales.
La tornillería de montaje no se
embala con la máquina
Solamente las cabezas segadoras
pueden montarse.
4
1
5
4
002BA103 KN
7 7
7
6
002BA028 KN
Montaje de las herramientas
de corte
002BA104 KN

Stihl FS 120 Specifications

General

Power source	Gasoline
Type	Brush cutter
Cordless	Yes
Head type	Nylon line
Handle type	U-type handle
Engine power	1.8 hp
Product color	Black, Metallic, Orange
Uncertainty K	2 m/s²
Sound power level	110 dB
Fuel tank capacity	0.64 L
Vibration emission	4.9 m/s²
Engine displacement	30.8 cm³
Sound pressure level	98 dB
Cutting diameter (max)	- mm

Weight and Dimensions

Length	1760 mm
Weight	6300 g
