FS 160, FS 220, FS 280, FS 290
español
26

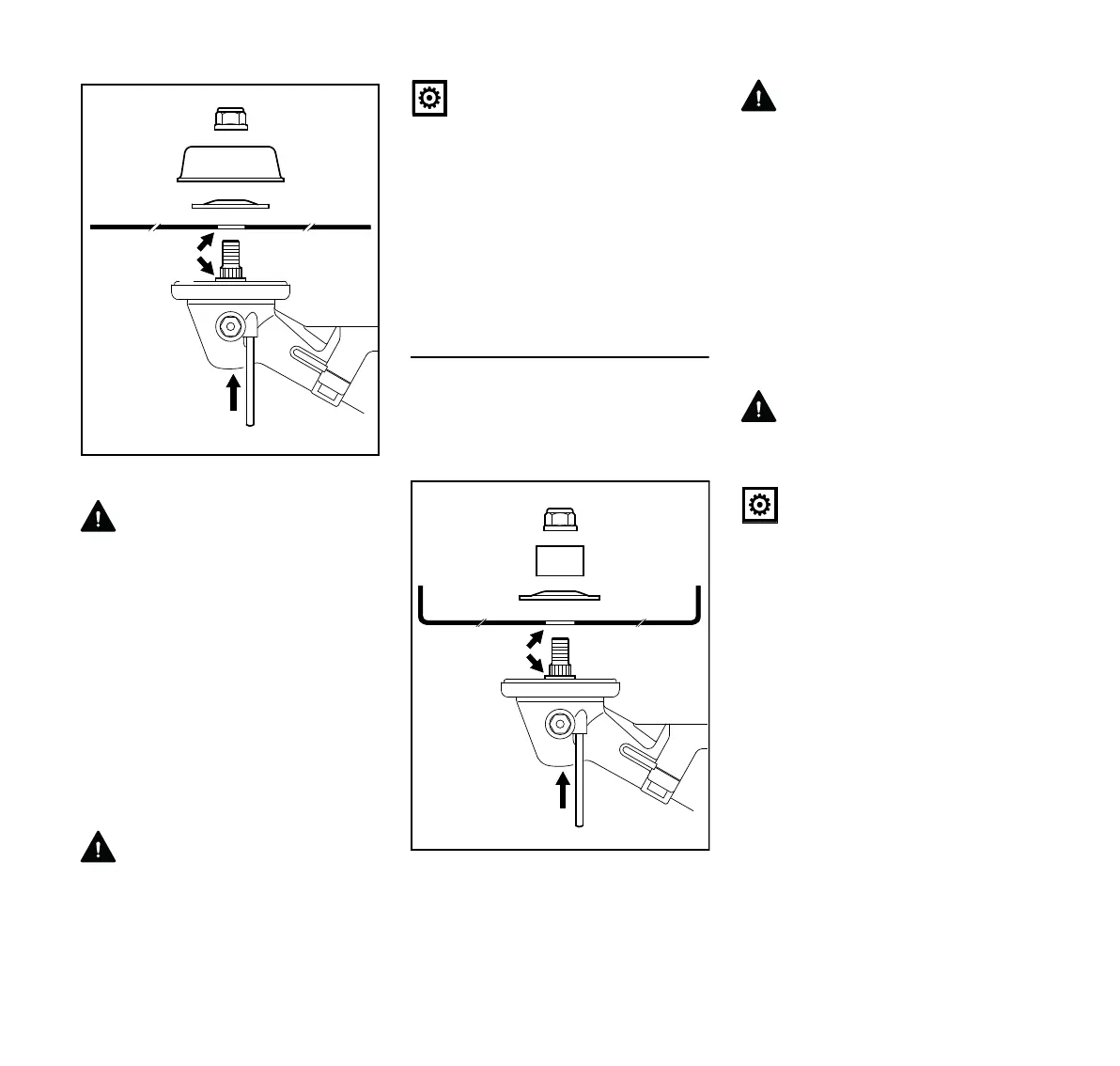

N Colocar la herramienta de corte (1)
ADVERTENCIA
El collar (a) tiene que penetrar en el
orificio (b) de la herramienta de corte.
Fijar la herramienta de corte
N Colocar el disco de presión (2) – el
abombado, hacia arriba
N Colocar el plato de rodadura (3)
(para el trabajo de siega)
N Bloquear el árbol
N Girar la tuerca (4) en sentido
antihorario en el árbol y apretarla
firmemente
ADVERTENCIA
Sustituir la tuerca si gira con demasiada
facilidad.
INDICACIÓN
Retirar la herramienta de bloquear el
árbol.
Desmontar la herramienta de corte
N Bloquear el árbol
N Aflojar la tuerca en sentido horario
N Retirar del engranaje la herramienta
de corte y sus piezas de fijación
Cuchilla trituradora 270-2
Montar la herramienta de corte
N Montar el anillo protector para
trabajos de corte
N Colocar la cuchilla trituradora (1),
las aristas de corte tienen que estar
orientadas hacia arriba
ADVERTENCIA
El collar (a) tiene que penetrar en el
orificio (b) de la herramienta de corte.
Fijar la herramienta de corte
N Colocar el disco de presión (2) – el
abombado, hacia arriba
N Colocar el anillo protector (3)
N Bloquear el árbol
N Girar la tuerca (4) en sentido
antihorario en el árbol y apretarla
firmemente
ADVERTENCIA
Sustituir la tuerca si gira con demasiada
facilidad.
INDICACIÓN
Retirar la herramienta de bloquear el
árbol.
Desmontar la herramienta de corte
N Bloquear el árbol
N Aflojar la tuerca en sentido horario
N Retirar del engranaje la herramienta
de corte y sus piezas de fijación
002BA521 KN
b
2
3
1
4
a
a
1
002BA522 KN
3
4
2
b
3
b
