FS 45, FS 46
español / EE.UU
61
STIHL PolyCut 6-3
N Instale la placa de empuje en el eje.
N Inserte la tuerca (10) en la cabeza
segadora.
N Atornille la cabeza segadora (11)
en sentido horario en el eje (5)
hasta donde tope.
N Bloquee el eje – vea "Bloqueo del
eje".
N Apriete la cabeza segadora.
Quite el pasador de tope.

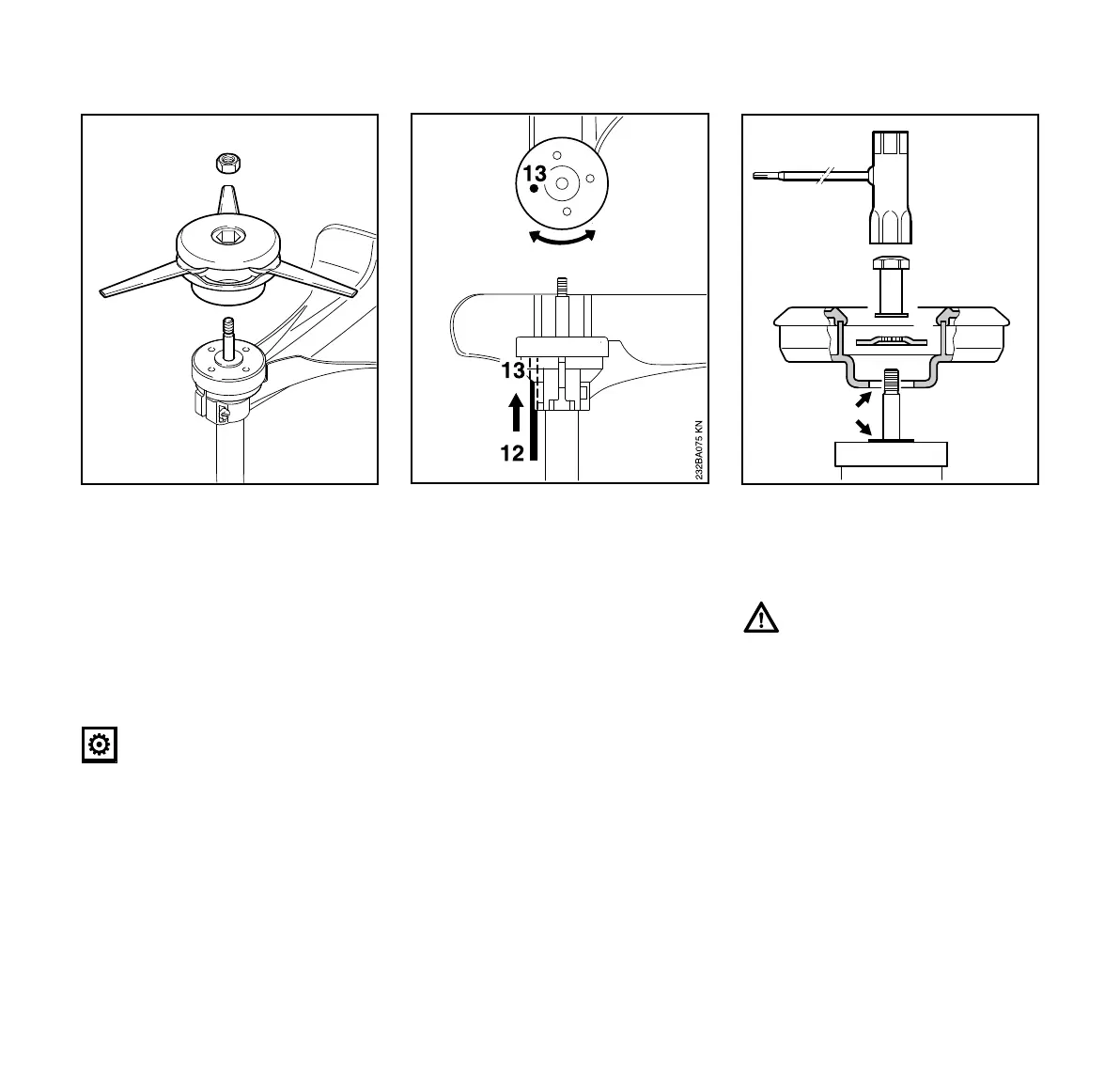

Bloqueo del eje impulsor.
N Para bloquear el eje, empuje una
herramienta adecuada (12) a través
de los agujeros (13) en el deflector y
la placa de empuje – si es
necesario, gire la placa hacia uno y
otro lado.
STIHL FixCut 5-2
N Deslice la placa de empuje (2)
sobre el eje.
N Coloque la cabeza segadora en la
placa de empuje (2).
El collar (vea la flecha) debe encajar en
el agujero de montaje de la cabeza
segadora.
N Empuje la arandela de empuje (3)
sobre el eje (1) de modo que se
coloque contra la base.
N Bloquee el eje – vea "Bloqueo del
eje".
N Utilice la llave combinada (5)
(accesorio especial) para atornillar
la tuerca de montaje (4) en el eje de
salida y apriétela firmemente.
11
5
681BA019 KN
10
3
1
2
4
232BA074 KN
5
