Stihl FS 510 C User Manual

FS 510 C, FS 560 C
français
80
AVIS
Enlever l'outil inséré pour bloquer
l'arbre.

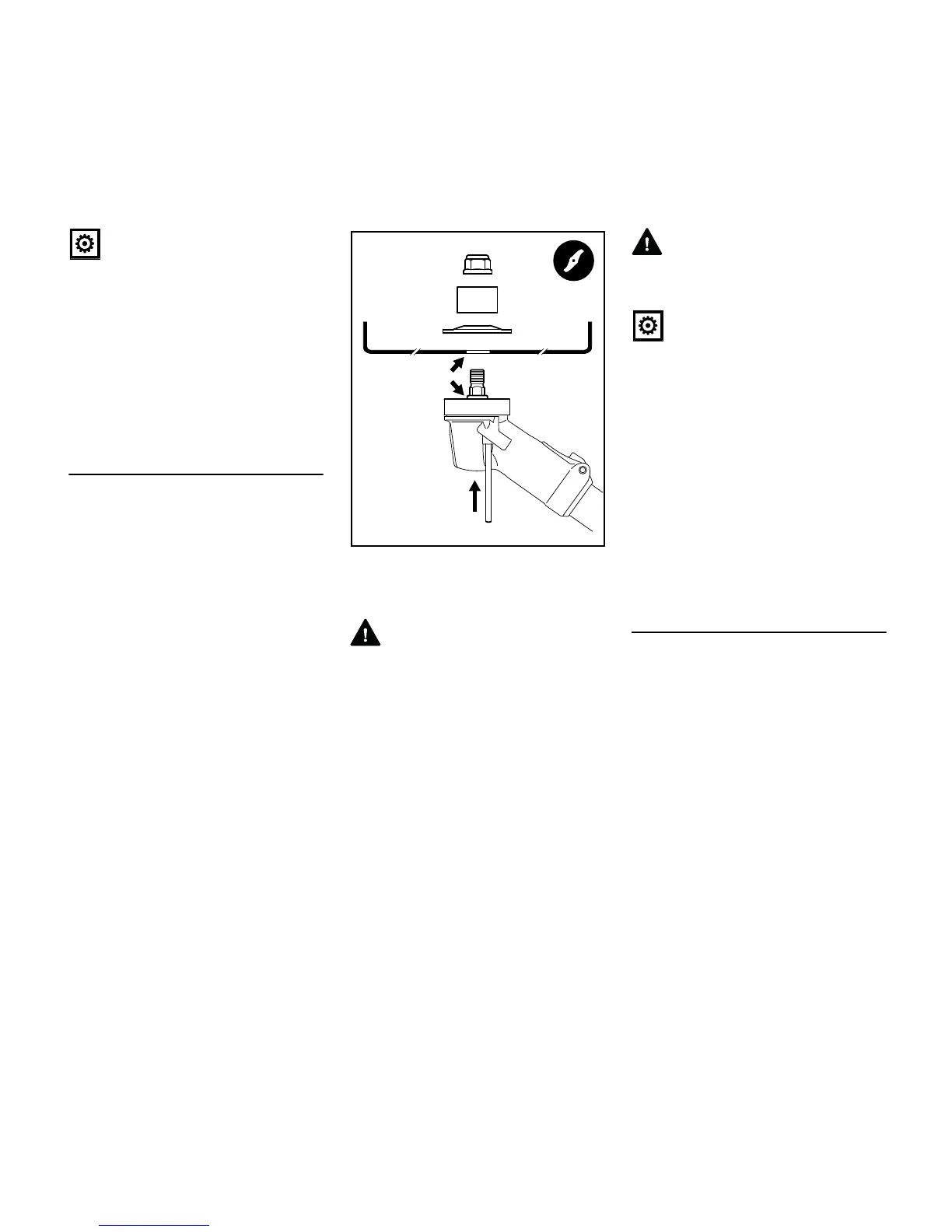

Démontage de l'outil de coupe
N Bloquer l'arbre ;
N desserrer l'écrou en tournant dans
le sens des aiguilles d'une montre ;
N enlever, du réducteur, l'outil de
coupe et ses pièces de fixation.
Montage du couteau de broyage 320-2
N Contrôler si le capot protecteur
monté est autorisé pour des
couteaux de broyage – sinon,
exécuter aussi les procédures des
deux sections suivantes ;
N si ces pièces sont montées –
démonter le déflecteur destiné à
empêcher l'enroulement de l'herbe
avec le disque de pression ;
N démonter le capot protecteur non
autorisé pour des couteaux de
broyage ;
N monter le capot protecteur pour
couteau de broyage ;
N poser le disque de pression de
65 mm (2,6 po) de diamètre ;
N obturer les taraudages libres avec
des bouchons ;
N poser le couteau de broyage (1) –
les tranchants doivent être orientés
vers le haut ;
AVERTISSEMENT
Le collet (a) doit s'engager dans
l'orifice (b) de l'outil de coupe !
Fixation de l'outil de coupe
N poser le disque de pression (2) de
70 mm (2,8 po) de diamètre – avec
le côté bombé tourné vers le haut ;
N poser l'anneau de protection (3)
pour couteau de broyage – avec
l'ouverture tournée vers le haut ;
N bloquer l'arbre ;
N visser et serrer l'écrou (4) en
tournant dans le sens inverse des
aiguilles d'une montre.
AVERTISSEMENT
S'il tourne facilement sur le filetage,
l'écrou doit être remplacé.
AVIS
Enlever l'outil inséré pour bloquer
l'arbre.
Démontage de l'outil de coupe
N Bloquer l'arbre ;
N desserrer l'écrou en tournant dans
le sens des aiguilles d'une montre ;
N enlever, du réducteur, l'outil de
coupe et ses pièces de fixation.
N si l'on veut utiliser un autre outil de
coupe – démonter le capot
protecteur pour couteau de
broyage.
Montage de scies circulaires 225
N Contrôler si la butée pour scies
circulaires est déjà montée – sinon,
exécuter aussi les procédures des
deux sections suivantes ;
N si cette pièce est montée –
démonter le déflecteur destiné à
empêcher l'enroulement de l'herbe ;
N si cette pièce est montée –
démonter le capot protecteur ;
N monter la butée pour scies
circulaires ;
N poser le disque de pression de
65 mm (2,6 po) de diamètre ;
N obturer les taraudages libres avec
des bouchons ;
002BA470 KN
3
4
2
1
b
a
