Stihl FSE 60 - Schaft montieren; Rundumgriff anbauen; Rundumgriff in die günstigste Position bringen

FSE 60, FSE 71, FSE 81
deutsch
10
N Schutzkappe vom Schaft abziehen
N Schaft (1) in das Motorgehäuse (2)
bis zur Markierung A einschieben,
dabei Schaft etwas hin- und
herdrehen
N Schraube (3) im Gehäuse
festziehen
Rundumgriff montieren
N Rundumgriff (1) im Abstand (A) von
30 cm vor dem Bedienungsgriff (2)
auf den Schaft stecken
N Sechskantmutter (3) in den
Rundumgriff (1) legen
N Enden zusammendrücken und
Schraube (4) M6x40 mit
Scheibe (5) von der Gegenseite
durchstecken und festziehen
Rundumgriff in die günstigste Position
bringen
N Schraube (4) lösen
N Rundumgriff (1) auf dem Schaft
nach Wunsch verschieben –
Schraube (4) wieder festziehen

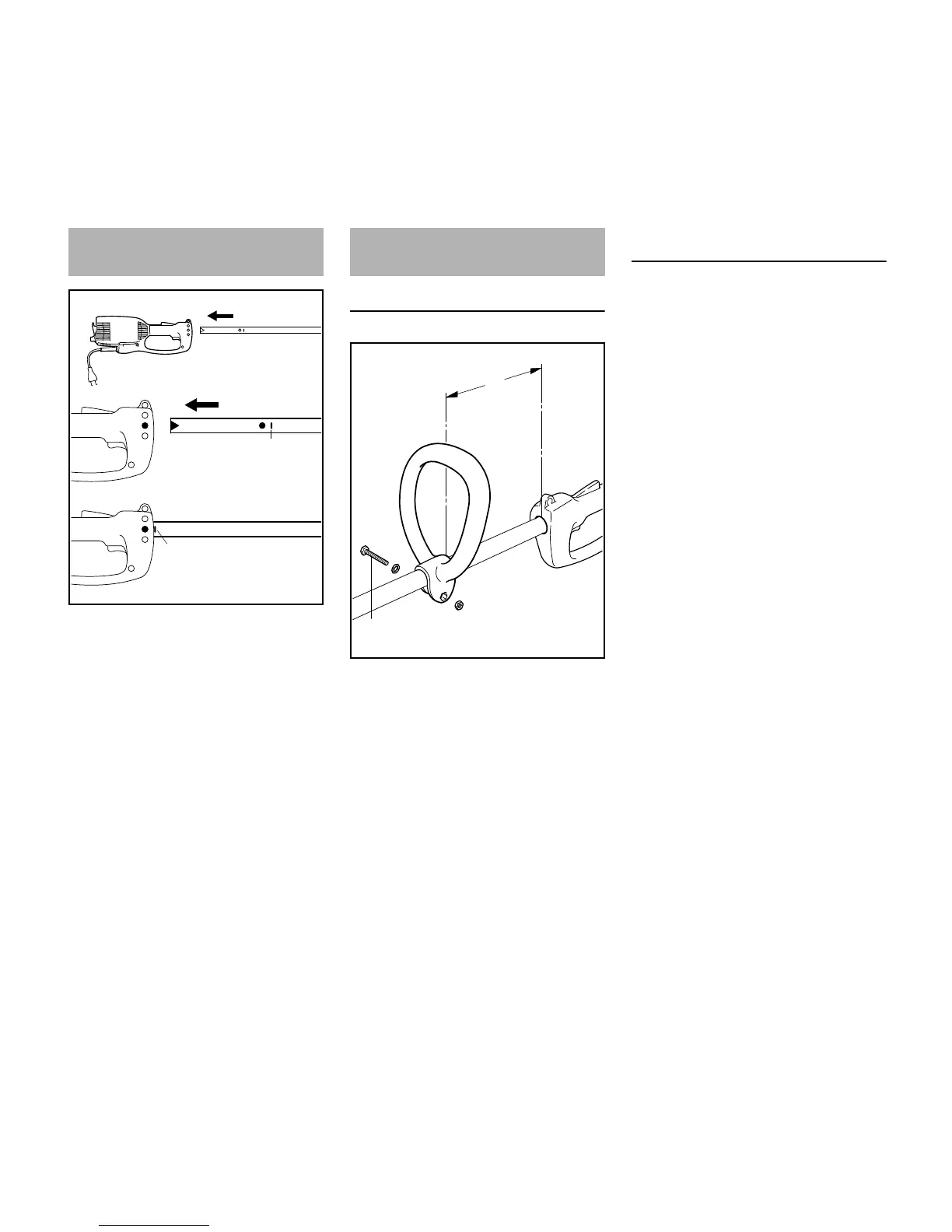

Schaft montieren
1
238BA016 KN
3
A
2
A
Rundumgriff anbauen
4
1
2
3
5
A
282BA001 KN
40 mm
