Stihl HT 135 - Tension de la Chaîne

HT 105, HT 134, HT 135
français
53

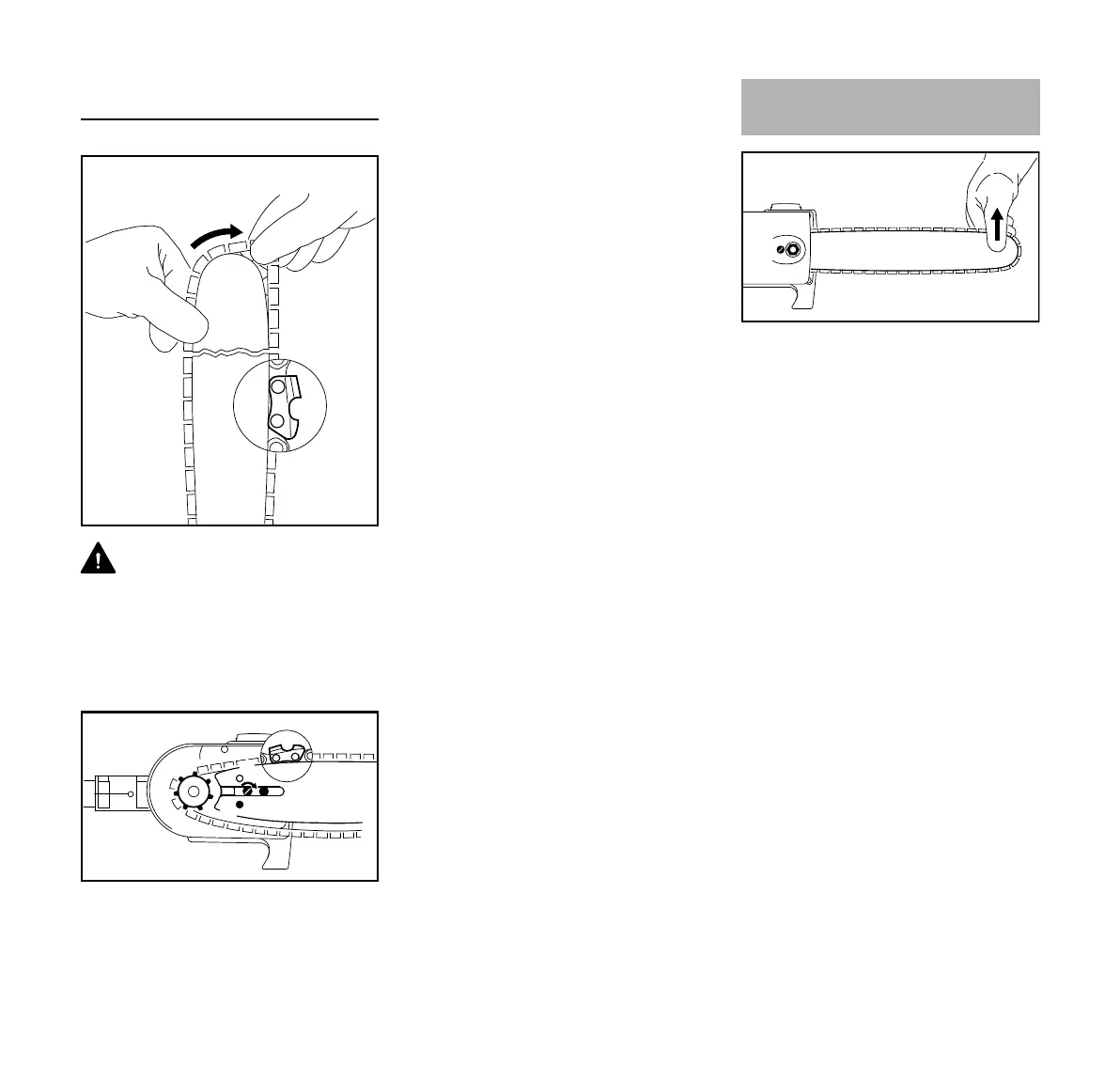

Mise en place de la chaîne de
tronçonneuse
AVERTISSEMENT
Mettre des gants de protection – risque
de blessure sur les dents de coupe
acérées.
N Poser la chaîne en commençant par
la tête du guide-chaîne.
N Glisser le guide-chaîne par-dessus
la vis (3) et placer le trou de
calage (4) sur le téton du coulisseau
de tension – en passant
simultanément la chaîne par-
dessus le pignon (5).
N Tourner la vis (1) vers la droite
jusqu'à ce que la chaîne présente
seulement très peu de mou sur la
partie inférieure du guide-chaîne et
que les talons des maillons de
guidage et d'entraînement soient
bien introduits dans la rainure du
guide-chaîne.
N Remonter le couvercle et serrer
l'écrou seulement légèrement, à la
main.
N Pour continuer, voir « Tension de la
chaîne ».
Pour retendre la chaîne au cours du
travail :
N Arrêter le moteur.
N Desserrer l'écrou.
N Soulever le nez du guide-chaîne.
N À l'aide d'un tournevis, faire tourner
la vis (1) vers la droite, jusqu'à ce
que la chaîne porte sur la partie
inférieure du guide-chaîne.
N En maintenant le nez du guide-
chaîne en position relevée,
resserrer fermement l'écrou.
N Pour continuer : voir « Contrôle de
la tension de la chaîne ».
Une chaîne neuve doit être retendue
plus souvent qu'une chaîne qui a déjà
été utilisée depuis un certain temps !
N Contrôler assez souvent la tension
de la chaîne – voir « Instructions de
service ».
390BA003 KN
1
5
390BA044 KN
4
3
Tension de la chaîne
1
390BA045 KN
