HT 105, HT 134, HT 135
français
52

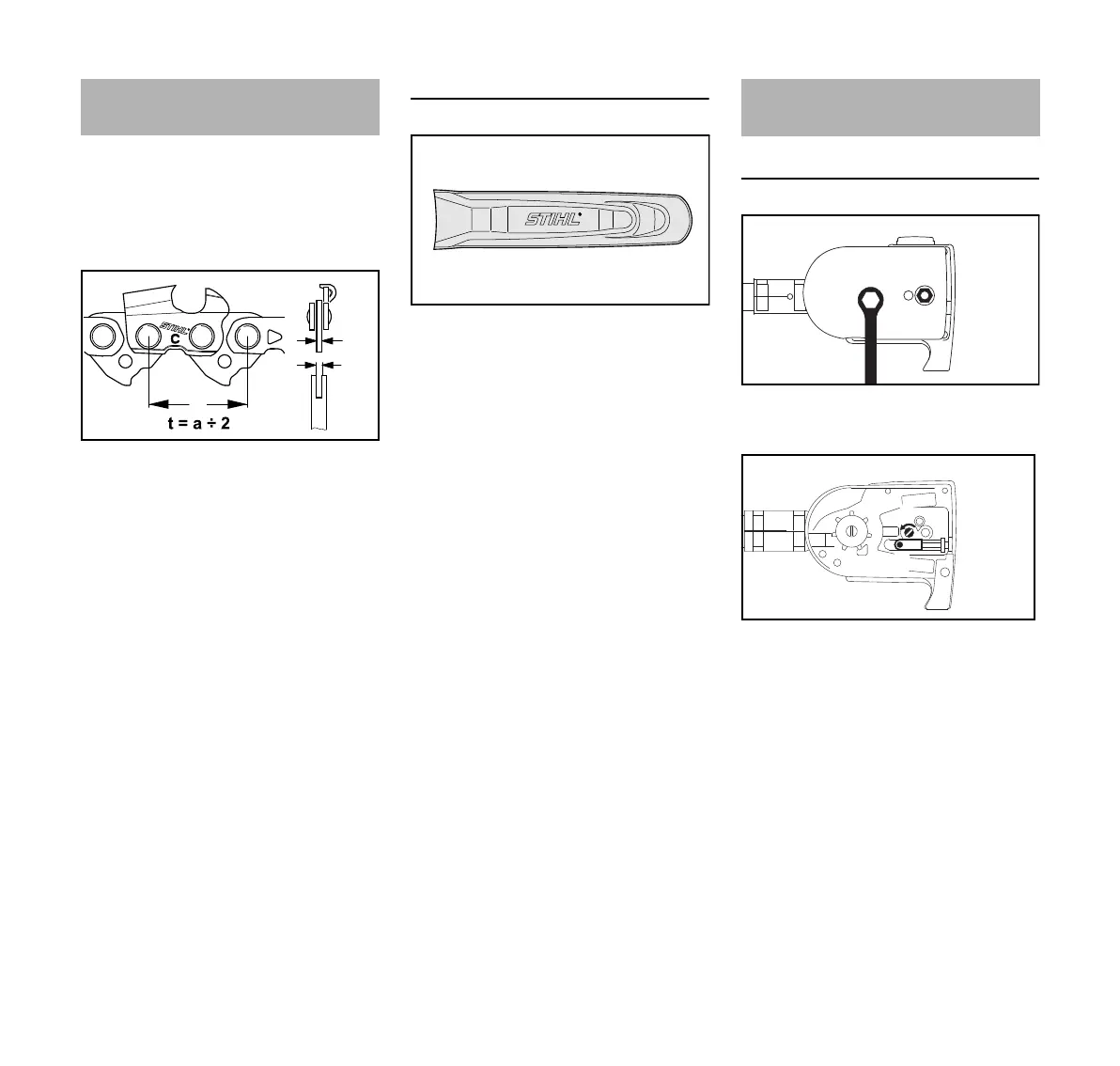

La chaîne, le guide-chaîne et le pignon
constituent le dispositif de coupe.
Le dispositif de coupe fourni à la
livraison de la machine est parfaitement
adapté à cette perche élagueuse.
– Le pignon d'entraînement de la
chaîne et le pignon de renvoi du
guide-chaîne Rollomatic doivent
avoir le même pas (t) que la
chaîne (1).
– La jauge (épaisseur) des maillons
d'entraînement (2) de la chaîne (1)
doit correspondre à la jauge
(largeur) de la rainure du guide-
chaîne (3).
En cas d'appariement de composants
incompatibles, le dispositif de coupe
risque de subir des dommages
irréparables au bout de quelques
instants de fonctionnement.
Protège-chaîne
Un protège-chaîne convenant pour le
dispositif de coupe respectif est joint à la
livraison de la machine.
Lorsqu'on utilise des guide-chaînes sur
une perche élagueuse, il faut toujours
employer un protège-chaîne adéquat
recouvrant toute la longueur du guide-
chaîne.
Le protège-chaîne porte sur le côté
l'indication de la longueur des guide-
chaînes pour lesquels il convient.
Démontage du couvercle de pignon.
N Dévisser l'écrou et enlever le
couvercle.
N Tourner la vis (1) vers la gauche
jusqu'à ce que le coulisseau de
tension (2) bute contre le bord de la
découpure du carter, à gauche, puis
revenir de 5 tours en arrière.
Dispositif de coupe
Montage du guide-chaîne et
de la chaîne
