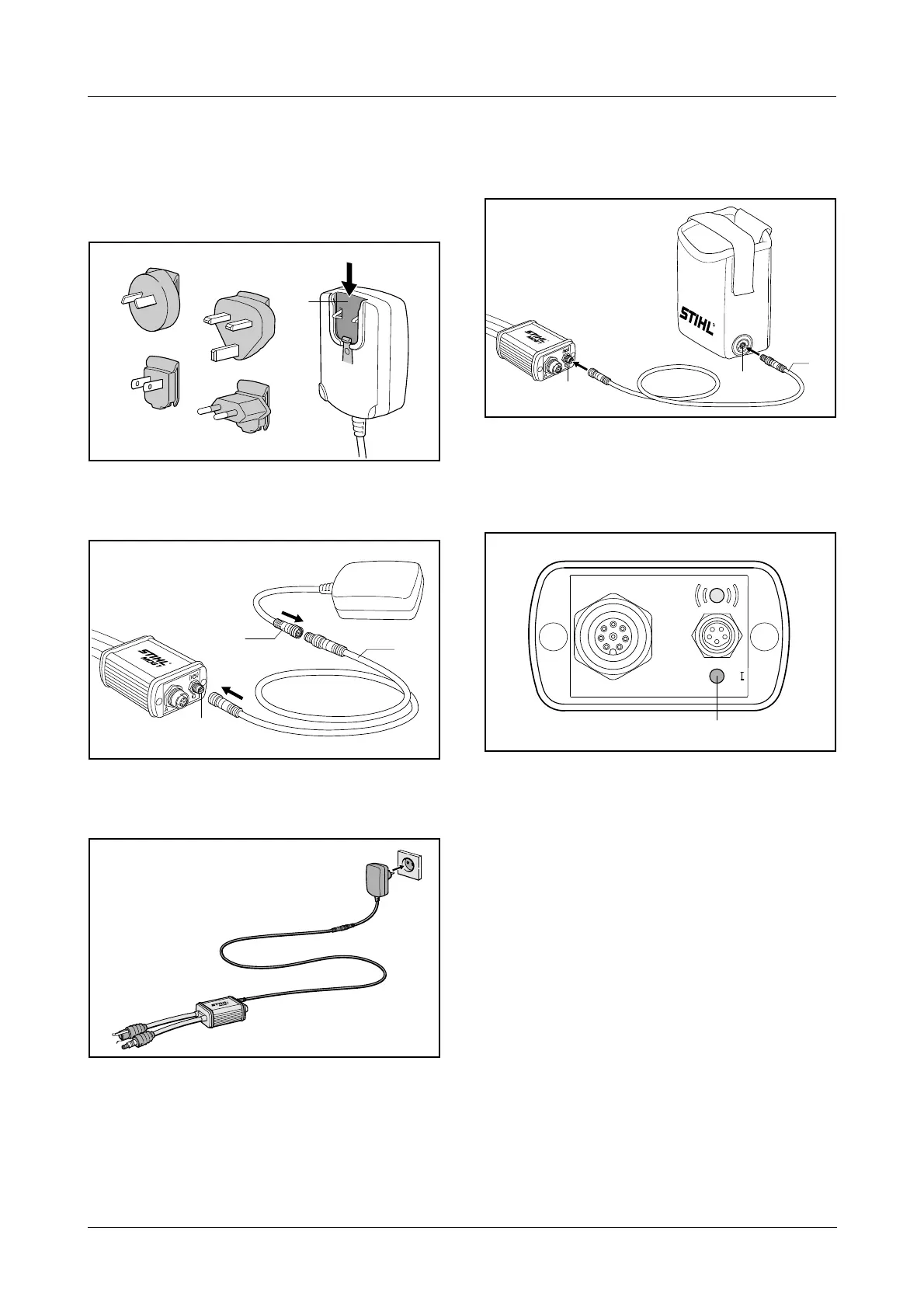

3. STIHLi mootori diagnostikaseadme
külgeühendamine
3.1 Pistikupesa külge
. Valige sobiv võrgupistikuadapter välja ja lükake
võrgualaldi kinnituspessa (1) – adapter peab
kuuldavalt fikseeruma
. Ühendage ühendusjuhe (1) MDG 1 pistiku (B) ja
võrgualaldi pesa (2) külge ning kruvige
pistikühendused kinni
. Pistke võrgualaldi pistikupessa
3.2 Diagnostikaseadme STIHL AAD 1
akuadapteri külge
. Ühendage ühendusjuhe (1) MDG 1 pistiku (B) ja
AAD 1 pesa (2) külge ning kruvige
pistikühendused kinni
3.3 Enesetest
Pärast MDG 1 voolutoitega ühendamist leiab aset
enesetest – valgusdiood (1) põleb püsivalt
roheliselt: enesetest on lõpetatud.
