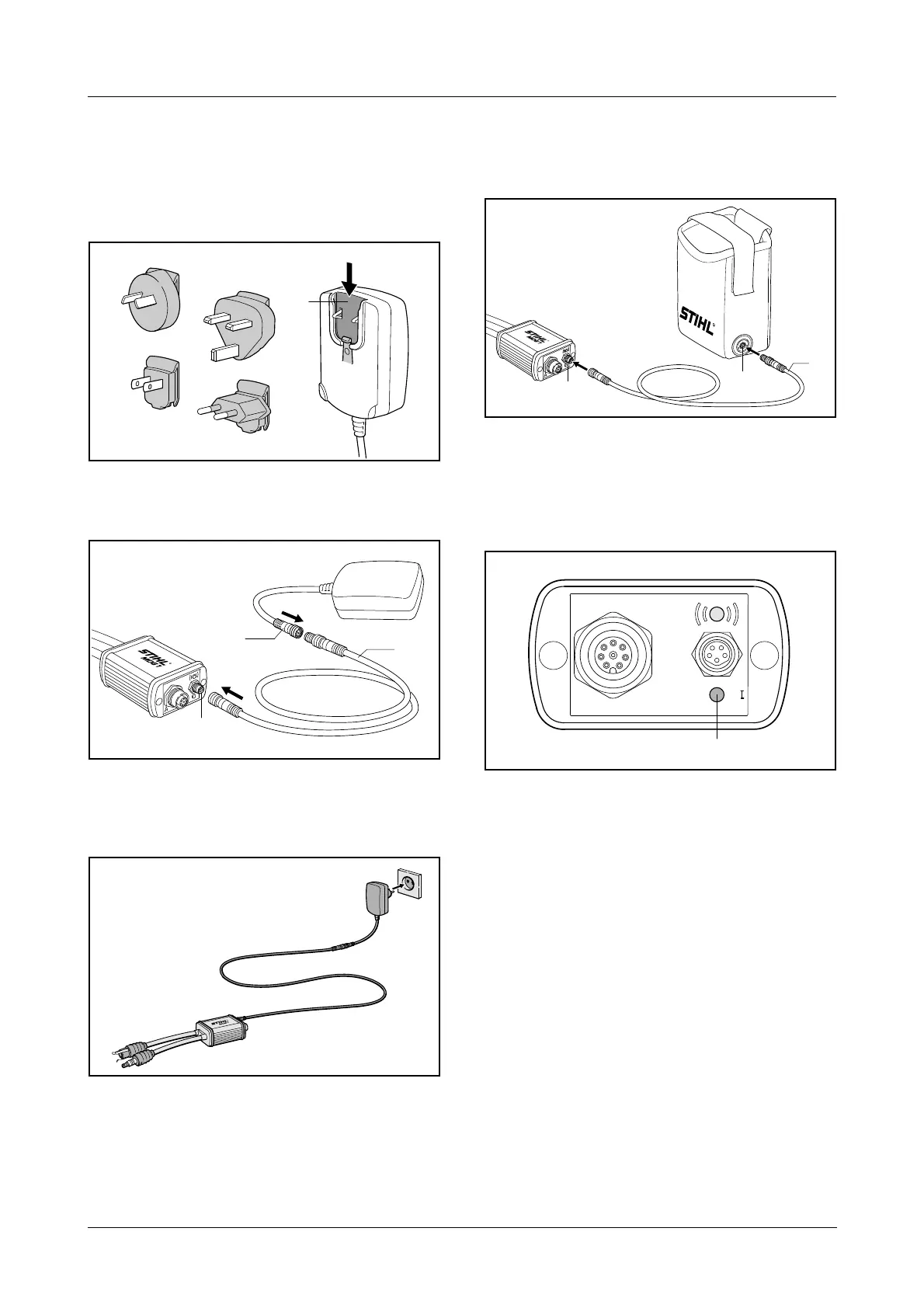

3. STIHL Motor-Diagnosegerät
anschließen
3.1 An eine Steckdose
. Passenden Netzstecker-Adapter auswählen
und in die Aufnahme (1) des Netzgerätes
schieben – Adapter muss hörbar einrasten
. Anschlussleitung (1) mit dem Stecker (B) des
MDG 1 und der Buchse (2) des Netzgerätes
verbinden und Steckverbindungen
verschrauben
. Netzgerät in die Steckdose stecken
3.2 An Akku-Adapter Diagnosegerät
STIHL AAD 1
. Anschlussleitung (1) mit dem Stecker (B) des
MDG 1 und der Buchse (2) des AAD 1
verbinden und Steckverbindungen
verschrauben
3.3 Selbsttest
Nach dem Anschließen des MDG 1 an die
Stromversorgung findet ein Selbsttest statt –
Leuchtdiode (1) leuchtet dauerhaft grün: Selbsttest
ist abgeschlossen.
