11

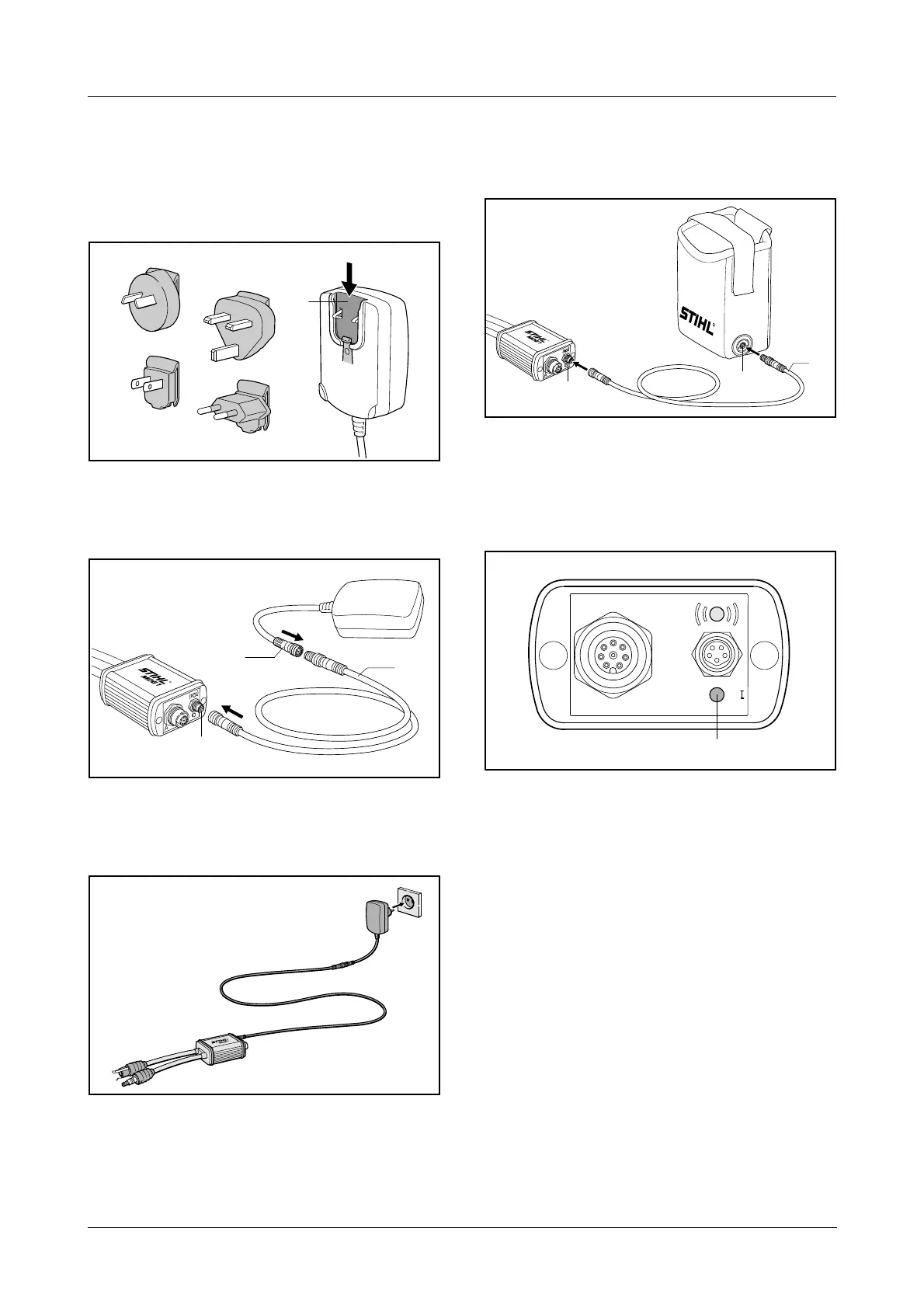

3. Branchement de l'appareil de
diagnostic pour moteur STIHL
3.1 Sur une prise de courant
. Choisir l'adaptateur de prise secteur qui
convient et l'introduire dans la prise (1) du bloc
d'alimentation secteur – l'adaptateur doit
s'encliqueter avec un déclic perceptible.
. Relier le cordon d'alimentation électrique (1)
avec la fiche (B) de l'appareil MDG 1 et avec la
prise (2) du bloc d'alimentation secteur et visser
les connexions.
. Brancher le bloc d'alimentation secteur sur la
prise de courant.
3.2 Sur l'adaptateur à batterie pour appareil de
diagnostic STIHL AAD 1
. Relier le cordon d'alimentation électrique (1)
avec la fiche (B) de l'appareil MDG 1 et avec la
prise (2) de l'adaptateur AAD 1 et visser les
connexions.
3.3 Autotest
Après le branchement de l'appareil MDG 1 sur
l'alimentation électrique, un autotest a lieu – une fois
que la diode électroluminescente (1) reste allumée
de couleur verte : l'autotest est terminé.
1
5901BB005 KN
1
2
B
590BB006 KN
5901BB002 KN
1
B
590BB017 KN
2
B
1
A
0/
5901BB007 KN
français
