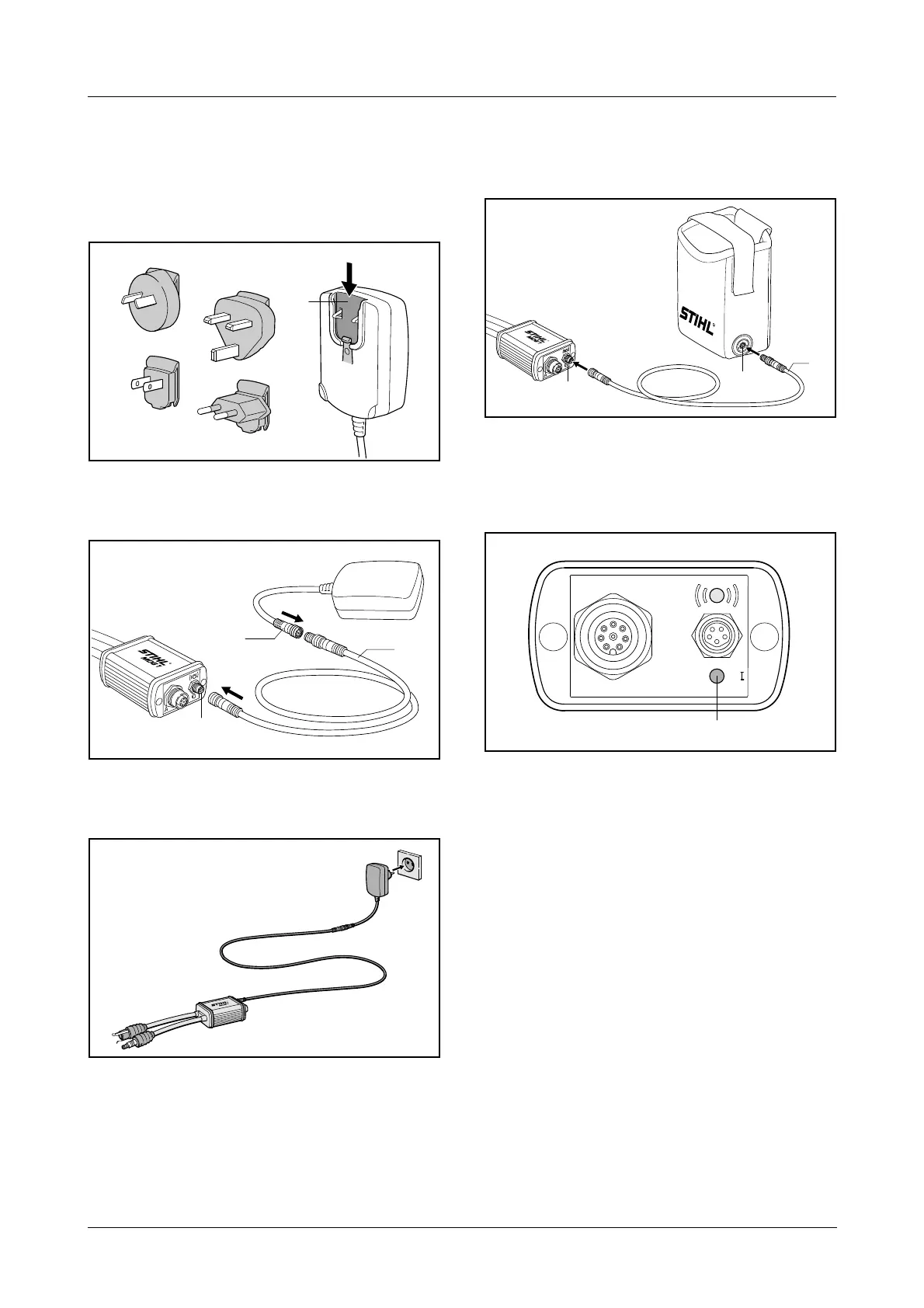

3. Priključivanje dijagnostičkog uređaja
za motore STIHL
3.1 Na utičnicu
. Izaberite odgovarajući adapter za mrežnu
utičnicu i uvucite ga u prihvat (1) uređaja za
napajanje – adapter mora da se čujno uklopi
. Priključni kabl (1) povežite sa utikačem (B)
dijagnostičkog uređaja MDG 1 i priključkom (2)
uređaja za napajanje i utični spoj zašrafite
. Uređaj za napajanje priključite na utičnicu
3.2 Akumulatorski adapter za dijagnostički
uređaj STIHL AAD 1
. Priključni kabl (1) povežite sa utikačem (B)
dijagnostičkog uređaja MDG 1 i priključkom (2)
uređaja AAD 1 i utični spoj zašrafite
3.3 Samoprovera
Postupak samoprovere počinje posle priključivanja
dijagnostičkog uređaja MDG 1 na napajanje strujom
– svetlosna dioda (1) svetli kontinuirano zeleno:
samoprovera je završena.
