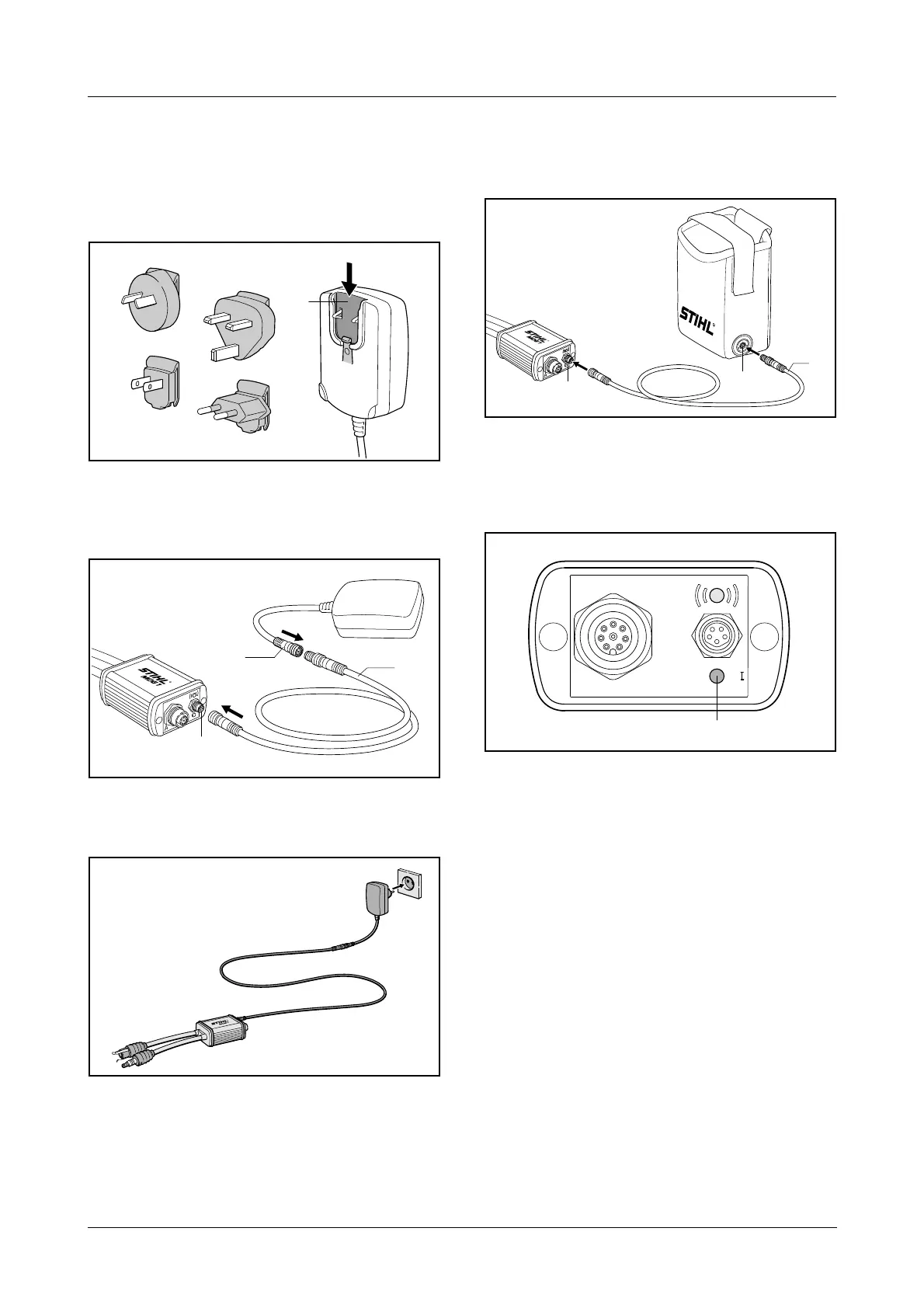

3. Conectar el analizador de
motores STIHL
3.1 En una caja de enchufe
. Elegir el adaptador de enchufe de red apropiado
y ponerlo en el alojamiento (1) de la fuente de
alimentación – se ha de oír encastrar el
adaptador
. Conectar el cable de conexión (1) al enchufe (B)
del MDG 1 y la hembrilla (2) de la fuente de
alimentación y atornillar las uniones por enchufe
. Enchufar la fuente de alimentación en la caja de
enchufe
3.2 Nuevo adaptador del acumulador del
analizador STIHL AAD 1
. Conectar el cable de conexión (1) al enchufe (B)
del MDG 1 y la hembrilla (2) del AAD 1 y
atornillar las uniones por enchufe
3.3 Autotest
Tras conectar el MDG 1 a la alimentación de
corriente se produce un autotest – el diodo (1) luce
permanentemente en verde: el autotest ha
concluido.
