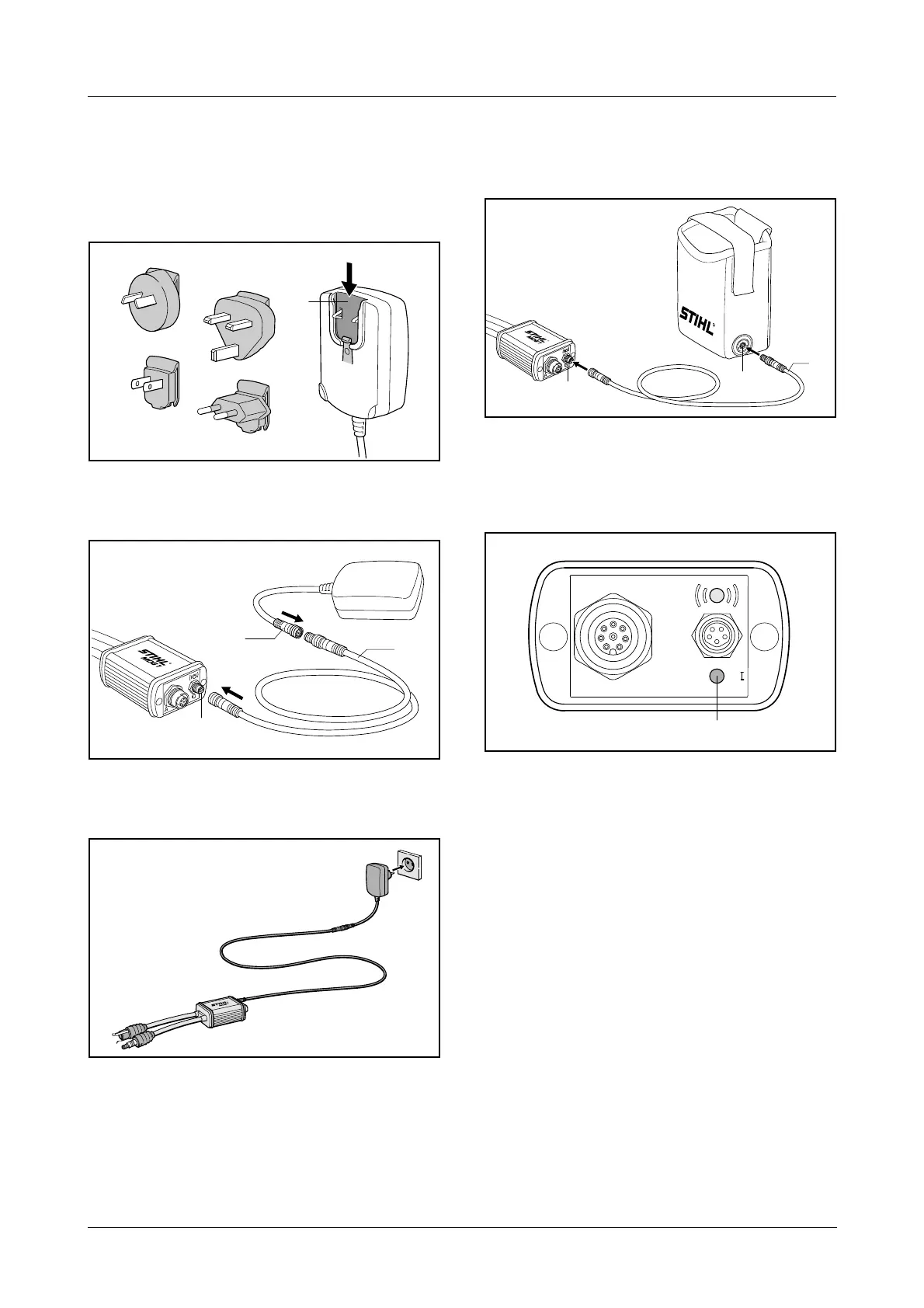

3. Priključiti dijagnostički uređaj za
motor tvrtke STIHL
3.1 na utičnicu
. Izabrati odgovarajući mrežni utikač za adapter
i gurnuti u prihvatnik (1) mrežnog uređaja –
adapter se mora čujno uključiti
. Priključni vod (1) spojiti s utikačem (B) uređaja
MDG 1 i čahure (2) mrežnog uređaja i zavijčati
zatične spojeve
. Mrežni uređaj gurnuti u utičnicu
3.2 Na dijagnostički uređaj s akumulatorom-
adapterom STIHL AAD 1
. spojiti priključni vod (1) s utikačem (B) uređaja
MDG 1 i čahure (2) uređaja AAD 1 i zavijčati
zatične spojeve
3.3 Samotestiranje
Nakon priključenja uređaja MDG 1 na opskrbu
strujom, događa se samotestiranje – svjetleća
dioda (1) svijetli trajno zeleno: samotestiranje je
završeno.
1
5901BB005 KN
1
2
B
590BB006 KN
5901BB002 KN
1
B
590BB017 KN
2
B
1
A
0/
5901BB007 KN
hrvatski
