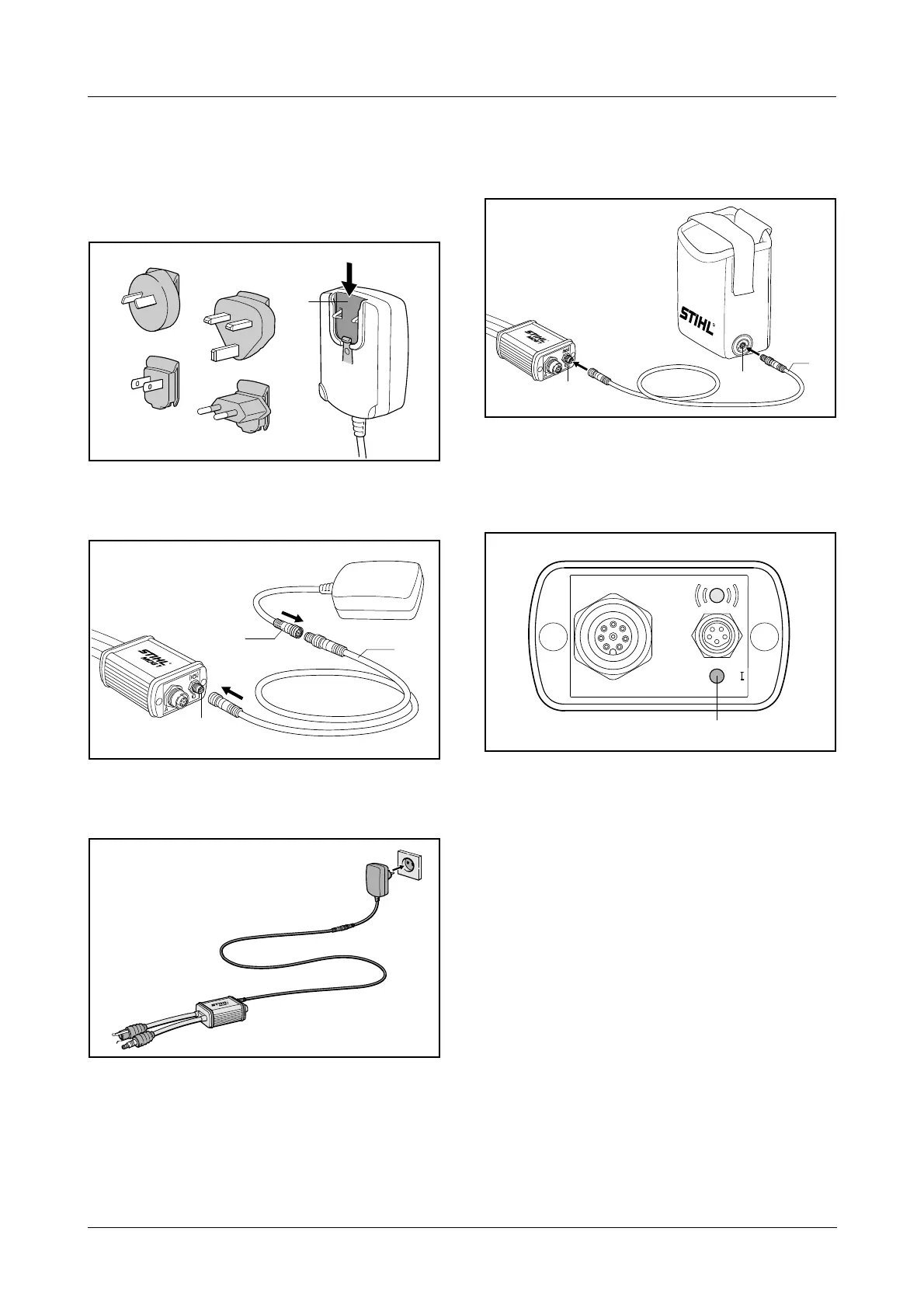

3. Anslut STIHL
motordiagnosinstrument
3.1 Till ett eluttag
. Välj en passande stickkontaktadapter och skjut
in i fästet (1) på nätaggregatet – adaptern måste
haka i hörbart.
. Anslut kabeln (1) med stickkontakten (B) på
MDG 1 med nätaggregatets bussning (2) och
skruva fast kontaktanslutningarna.
. Sätt in nätaggregatet i eluttaget.
3.2 Till batteriadapter för diagnosinstrument
STIHL AAD 1
. Anslut kabeln (1) med stickkontakten (B) på
MDG 1 med bussningen (2) på AAD 1 och
skruva fast kontaktanslutningarna.
3.3 Självtest
Efter att MDG 1 har anslutits till strömförsörjningen
sker ett självtest – lysdioden (1) lyser konstant grön:
Självtestet har avslutats.
1
5901BB005 KN
1
2
B
590BB006 KN
5901BB002 KN
1
B
590BB017 KN
2
B
1
A
0/
5901BB007 KN
