3. STIHLin moottorin
diagnosointilaitteen liittäminen

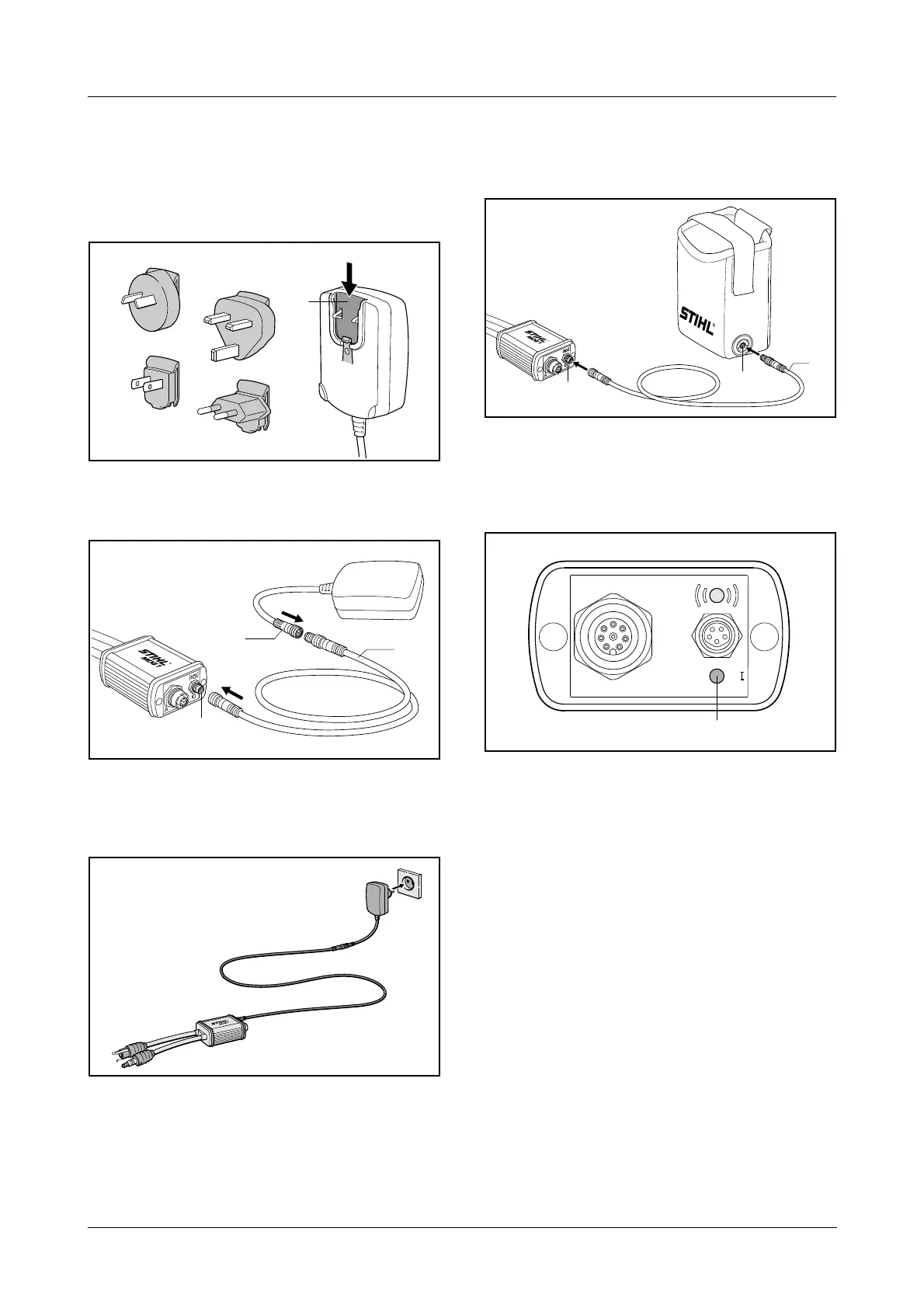

3.1 Pistorasia
. Valitse sopiva liittimen sovitin ja työnnä se
verkkoadapterin liitäntään (1) – sovittimen on
napsahdettava kuuluvasti.
. Liitä liitosjohto (1) ja moottorin
diagnosointilaitteen MDG 1 liitin (B)
verkkoadapterin liitäntään (2) ja ruuvaa liittimet
paikalleen.
. Kytke verkkolaite pistorasiaan
3.2 Diagnosointilaitteen STIHL AAD 1
akkuadapteri
. Liitä liitosjohto (1) ja moottorin
diagnosointilaitteen MDG 1 liittimeen (B) ja AAD
1:n liitäntään (2) ja ruuvaa liittimet paikalleen.
3.3 Itsetestaus
Moottorin diagnosointilaitteen 1 sähköverkkoon
liittämisen jälkeen suoritetaan itsetestaus –
merkkivalo (1) palaa vihreänä: itsetestaus on
päättynyt.
1
5901BB005 KN
1
2
B
590BB006 KN
5901BB002 KN
1
B
590BB017 KN
2
B
1
A
0/
5901BB007 KN
suomi
